Cha pte r 5 Ul tra H ig h Spe ed L E D / Le ns Mo unt er Chapte r 5 每月检验 SLM1 20/1 20S/110 Maintenance Handbook 60 每月检验 贴片头 Z 轴 LM Guide 的注油 (No. M-8) 注射器、滑脂 (Grease)：AFE(TKH) 维护工 具 措施 1. 把贴片头移动到正面。详细内容请参阅“贴片头 (Head) 移动到…
Chapter 5
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 59

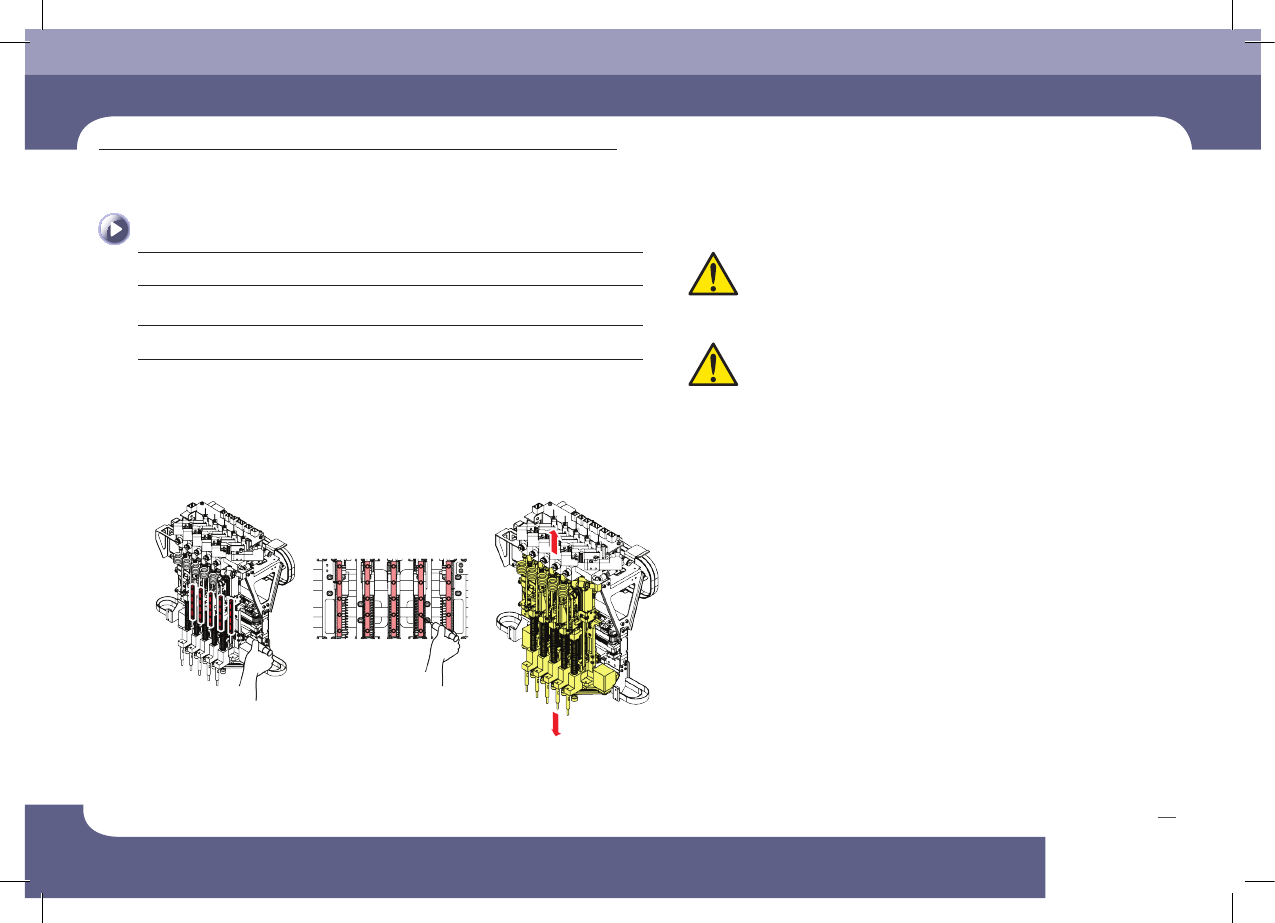

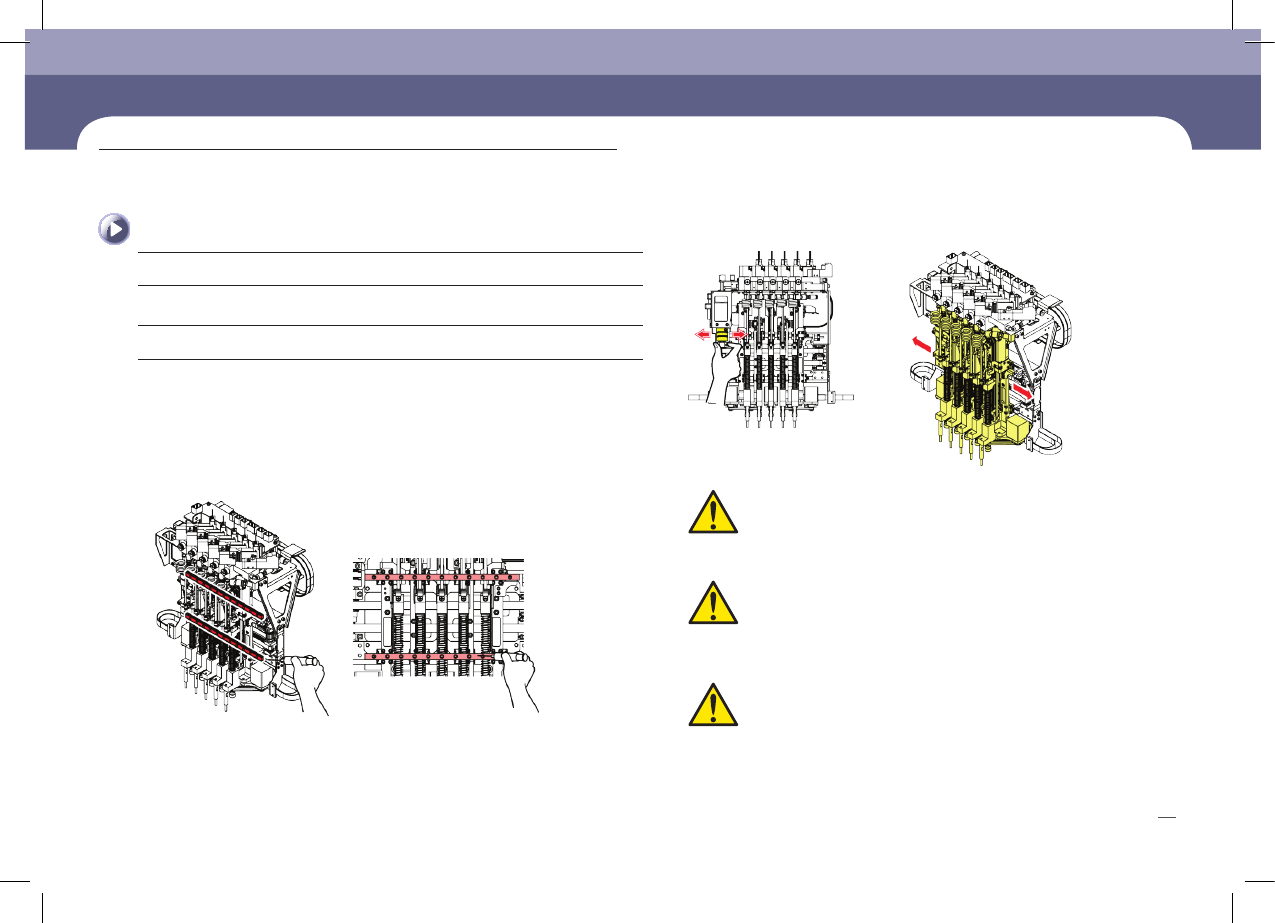

每月检验
贴片头
P
轴
LM Guide
的注油
(No. M-7)
注射器、滑脂(Grease)：AFE(TKH)
维护工具
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 使用注射器为贴片头P轴注入滑脂(Grease)后，左/右移动主轴(Spindle)三
次。
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
注意
用手操作主轴(Spindle Assembly)时有破损的危险，因此旋转联轴器
(Coupling)后调整主轴单元之间的间隔。
注意
Chapter 5
Ultra High Speed LED / Lens Mounter
Chapter 5
每月检验
SLM120/120S/110 Maintenance Handbook 60
每月检验
贴片头
Z
轴
LM Guide
的注油
(No. M-8)
注射器、滑脂(Grease)：AFE(TKH)
维护工具
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 使用注射器为贴片头Z轴注入滑脂(Grease)后，上/下移动主轴(Spindle)三
次。
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
注意
Chapter 5
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 61

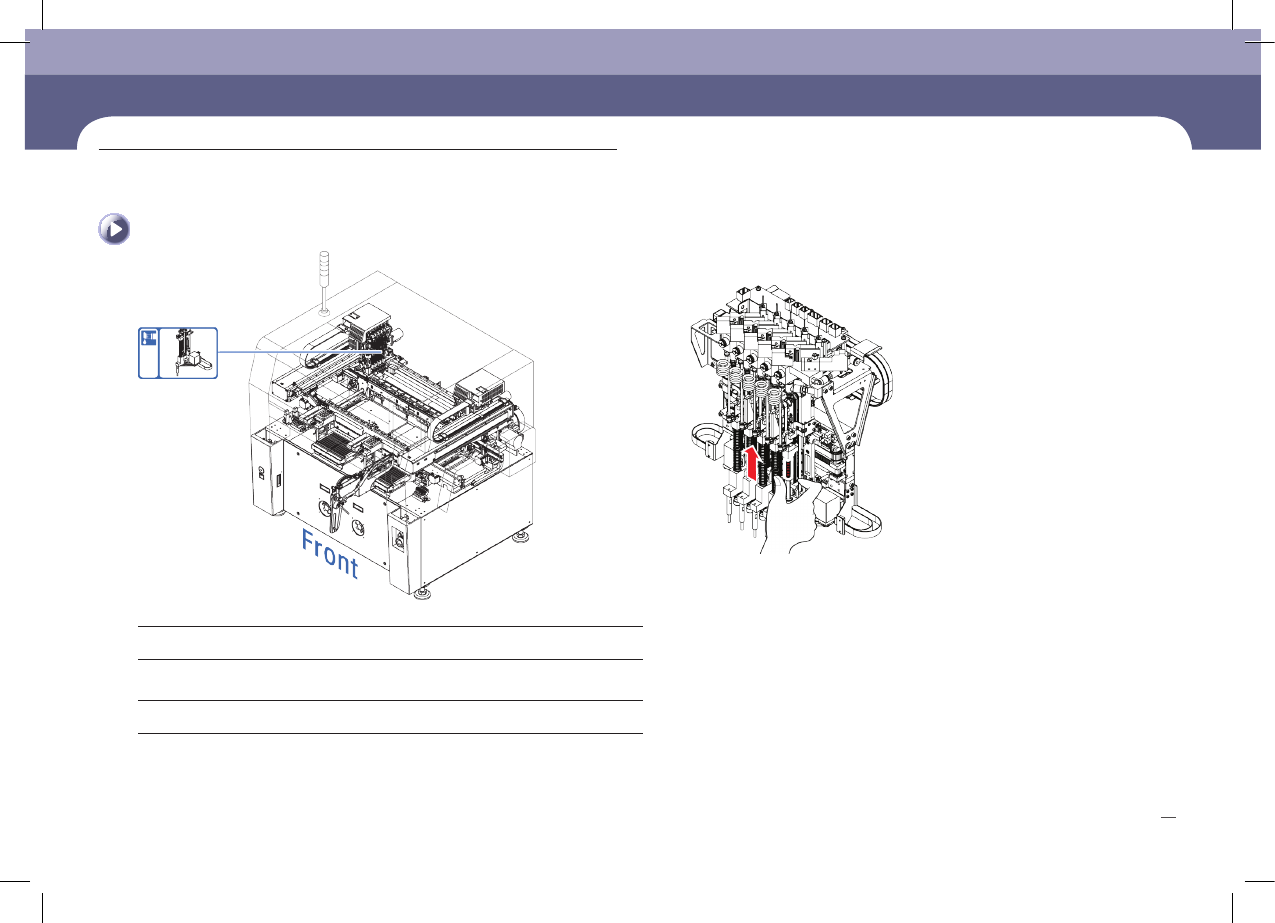

每月检验
贴片头主轴
(Head Spindle)
的清扫及涂敷
(No. M-9)
刷子、滑脂(Grease)：AFE(TKH)
维护工具
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 用手把Head Spring举升到上端。
