Cha pte r 5 Ul tra H ig h Spe ed L E D / Le ns Mo unt er SLM1 20/1 20S/110 Maintenance Handbook 61 每月检验 贴片头主轴 (Head Spindle) 的清扫及涂敷 (No. M-9) 刷子、滑脂 (Grease)：AFE(TKH) 维护工 具 措施 1. 把贴片头移动到正面。详细内容请参阅“贴片头 (Head) 移动到正面(第 14 页 …
Chapter 5
Ultra High Speed LED / Lens Mounter
Chapter 5
每月检验
SLM120/120S/110 Maintenance Handbook 60
每月检验
贴片头
Z
轴
LM Guide
的注油
(No. M-8)
注射器、滑脂(Grease)：AFE(TKH)
维护工具
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 使用注射器为贴片头Z轴注入滑脂(Grease)后，上/下移动主轴(Spindle)三
次。
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
注意
Chapter 5
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 61
每月检验
贴片头主轴
(Head Spindle)
的清扫及涂敷
(No. M-9)
刷子、滑脂(Grease)：AFE(TKH)
维护工具
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’

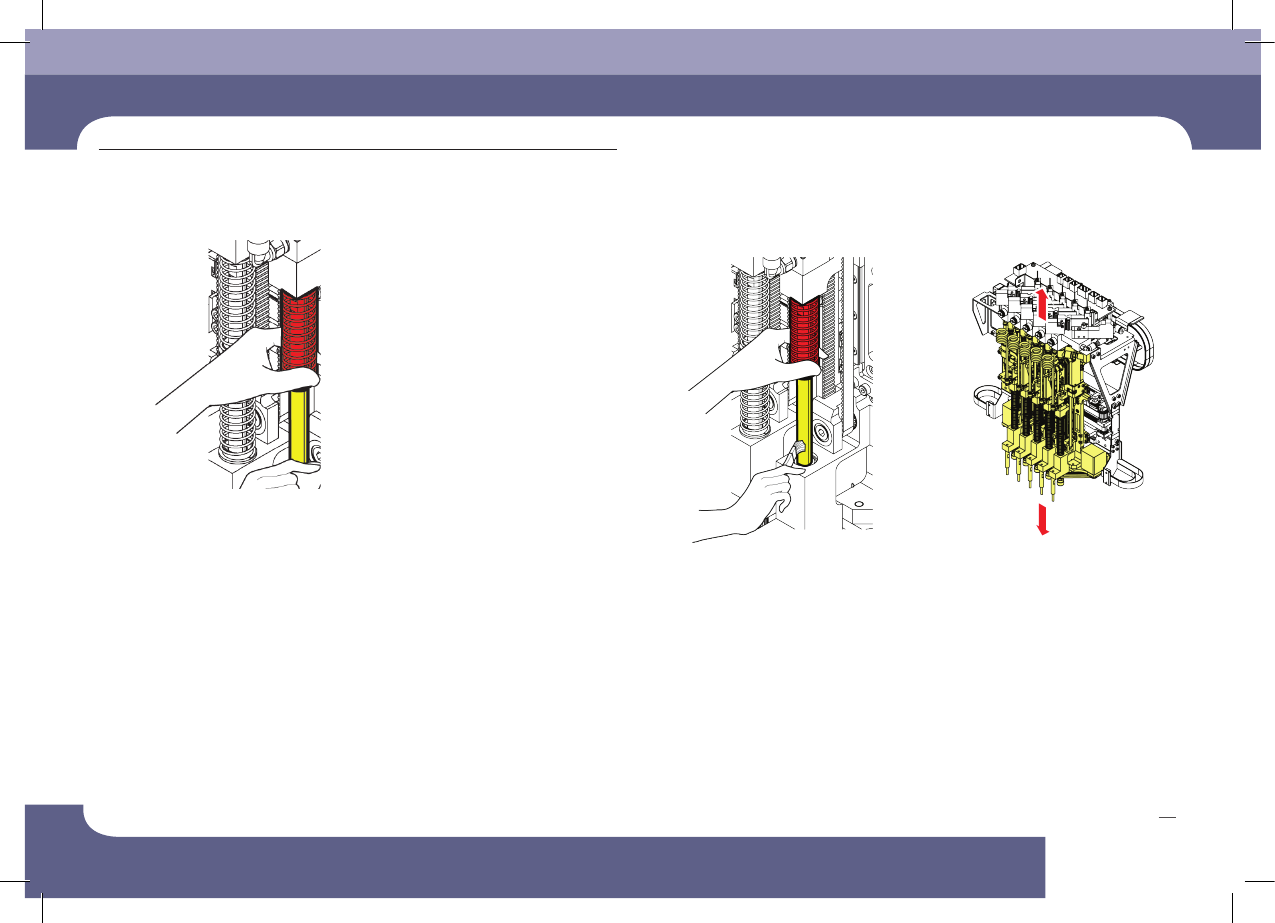

3. 用手把Head Spring举升到上端。
Chapter 5
Ultra High Speed LED / Lens Mounter
Chapter 5
每月检验
SLM120/120S/110 Maintenance Handbook 62
每月检验
4. 利用干净布擦掉贴片头主轴(Head Spline)下端的杂质。
5. 使用刷子在贴片头主轴下端涂敷滑脂(Grease)后，上/下移动主轴(Spindle)
三次。
