Cha pte r 5 Ul tra H ig h Spe ed L E D / Le ns Mo unt er Chapte r 5 每月检验 SLM1 20/1 20S/110 Maintenance Handbook 62 每月检验 4. 利用干净布擦掉贴片头主轴 (Head Spline) 下端的杂质 。 5. 使用刷子在贴片头主轴下端涂敷滑脂 (Grease) 后，上/下移动主轴 (Spindle) 三次 。
Chapter 5
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 61
每月检验
贴片头主轴
(Head Spindle)
的清扫及涂敷
(No. M-9)
刷子、滑脂(Grease)：AFE(TKH)
维护工具
措施
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 用手把Head Spring举升到上端。
Chapter 5
Ultra High Speed LED / Lens Mounter
Chapter 5
每月检验
SLM120/120S/110 Maintenance Handbook 62
每月检验
4. 利用干净布擦掉贴片头主轴(Head Spline)下端的杂质。
5. 使用刷子在贴片头主轴下端涂敷滑脂(Grease)后，上/下移动主轴(Spindle)
三次。
Chapter 5
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 63
每月检验
1. 把贴片头移动到正面。详细内容请参阅“贴片头(Head)移动到正面(第14页)”
。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’

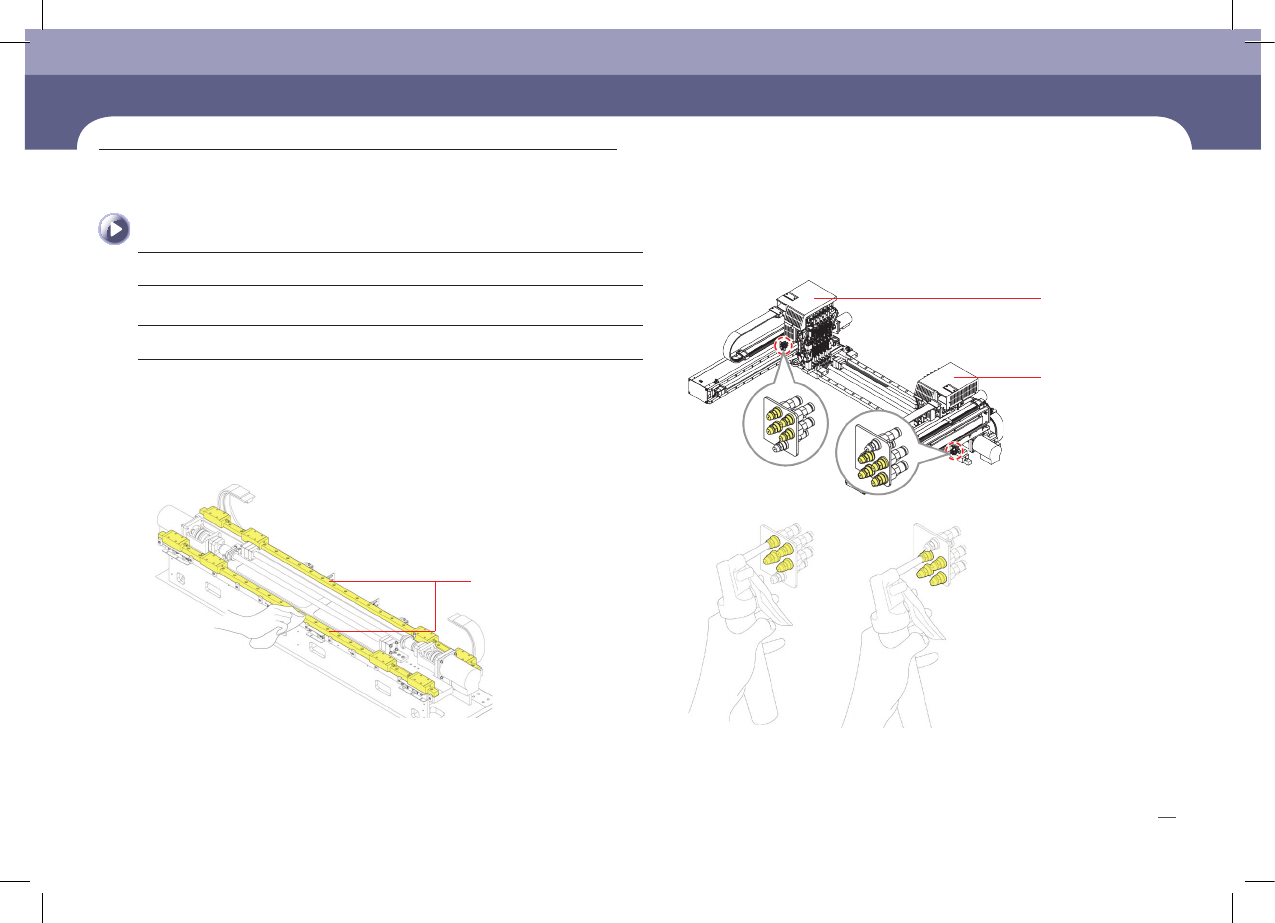

3. 使用超细纱布擦拭LM Guide Rail。
4. 使用滑脂注油器注入滑脂后，擦掉暴露在注入口的滑脂。
X Frame LM Guide, Ball Screw
清扫及注油
(No. M-10)
超细纤维布块、刷子、注油器、Grease : AFE(THK)
维护工具
措施
X Axis LM guide
G1
G2
