每月检验
SLM120/120S/110 Maintenance Handbook 64
每月检验
6. 使用刷子涂敷滑脂(Grease)。
7. 使X Frame左右往复移动三次。

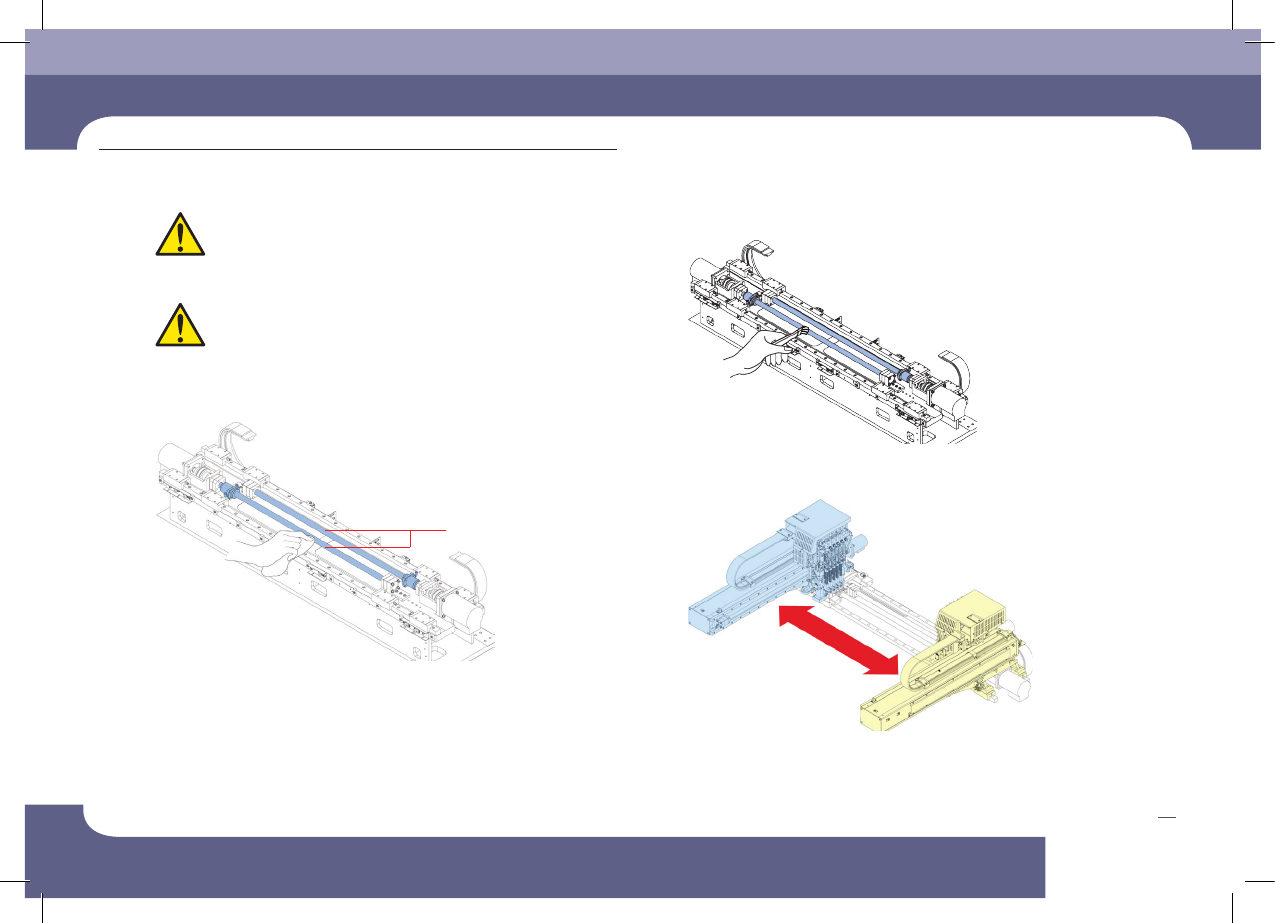

5. 使用超细纱布擦拭丝杆(Ball Screw)。
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
注意
X Axis Ball screw
Chapter 5
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 65
每月检验
1. 把贴片头(Head)移动到背面。详细内容请参阅“贴片头(Head)移动到背面
(第15页)”。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’

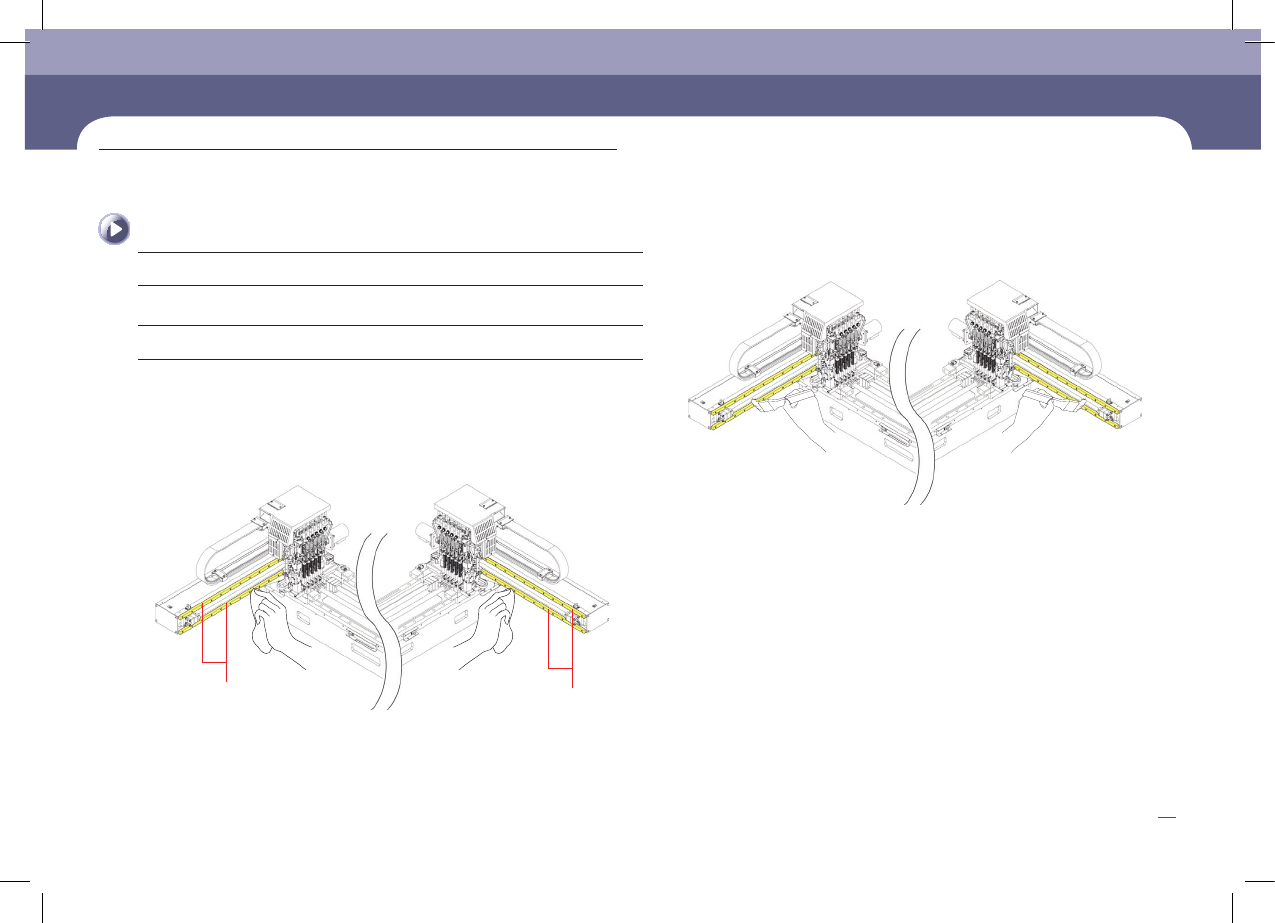

3. 使用超细纱布擦拭LM Guide Rail。
4. 使用刷子涂敷滑脂(Grease)。
Y1, Y2 Moving LM Guide, Ball Screw
的清扫及涂敷
(No. M-11)
超细纱布、面涂用刷子、注油器、滑脂(Grease)：AFE (THK)
维护工具
措施
Y1 Axis LM guide Y2 Axis LM guide
Chapter 5
Ultra High Speed LED / Lens Mounter
Chapter 5
每月检验
SLM120/120S/110 Maintenance Handbook 66
每月检验

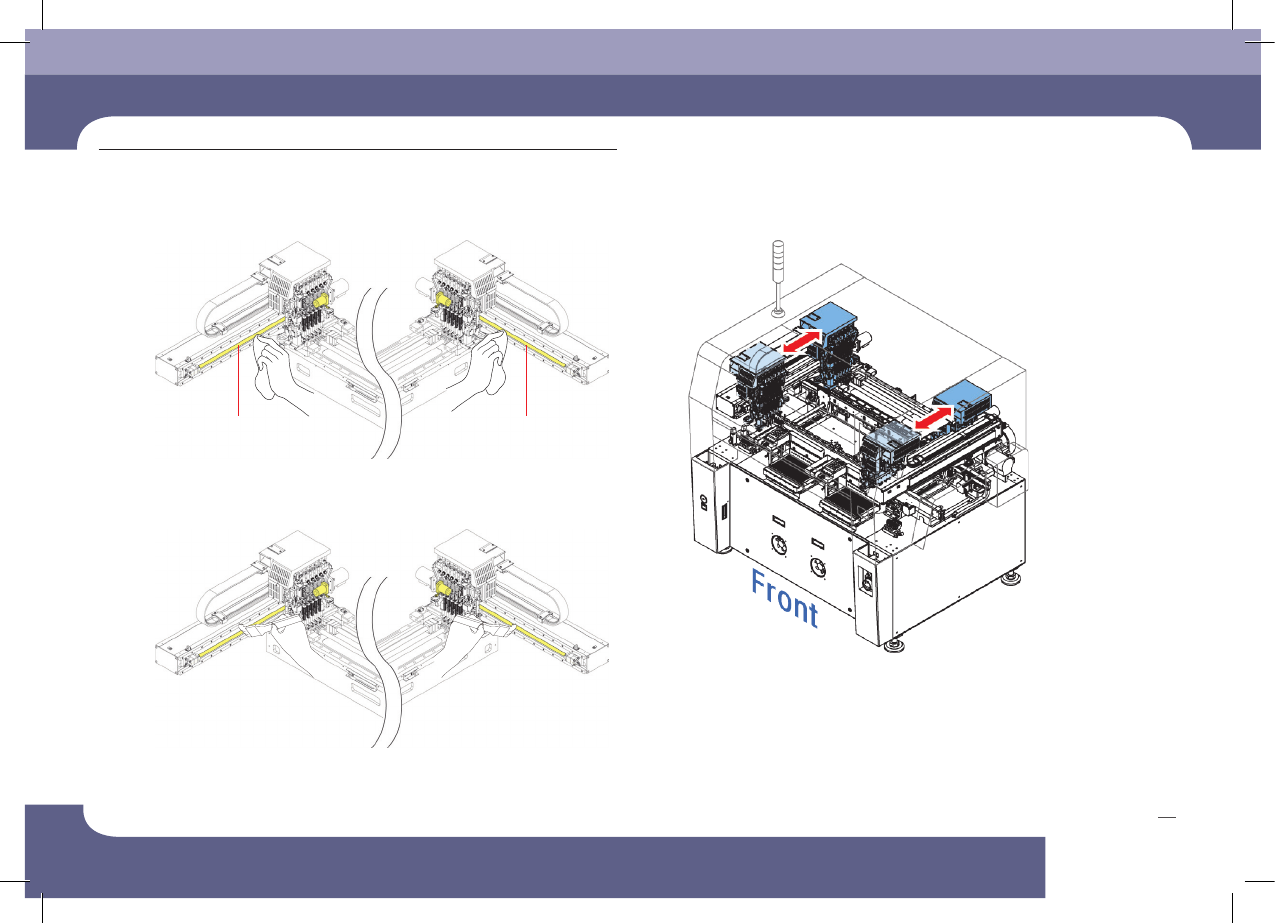

5. 使用超细纱布擦拭丝杆。
6. 使用刷子涂敷滑脂(Grease)。
7. 使贴片头(Head)前后往复移动三次。
Y1 Axis Ball screw Y2 Axis Ball screw
