Chapter 5
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 67
每月检验
超细纱布、注油器、滑脂(Grease)：AFE(THK)
1. 把贴片头(Head)移动到背面。详细内容请参阅“贴片头(Head)移动到背面
(第15页)”。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 调节传送轨宽度
4. 使用超细纱布清除LM Guide Rail的灰尘之类的杂质后，使用面涂用刷子在
LM Guide上涂敷滑脂。
维护工具
措施
Conveyor LM Guide
的清扫及注油
(No. M-12)
①

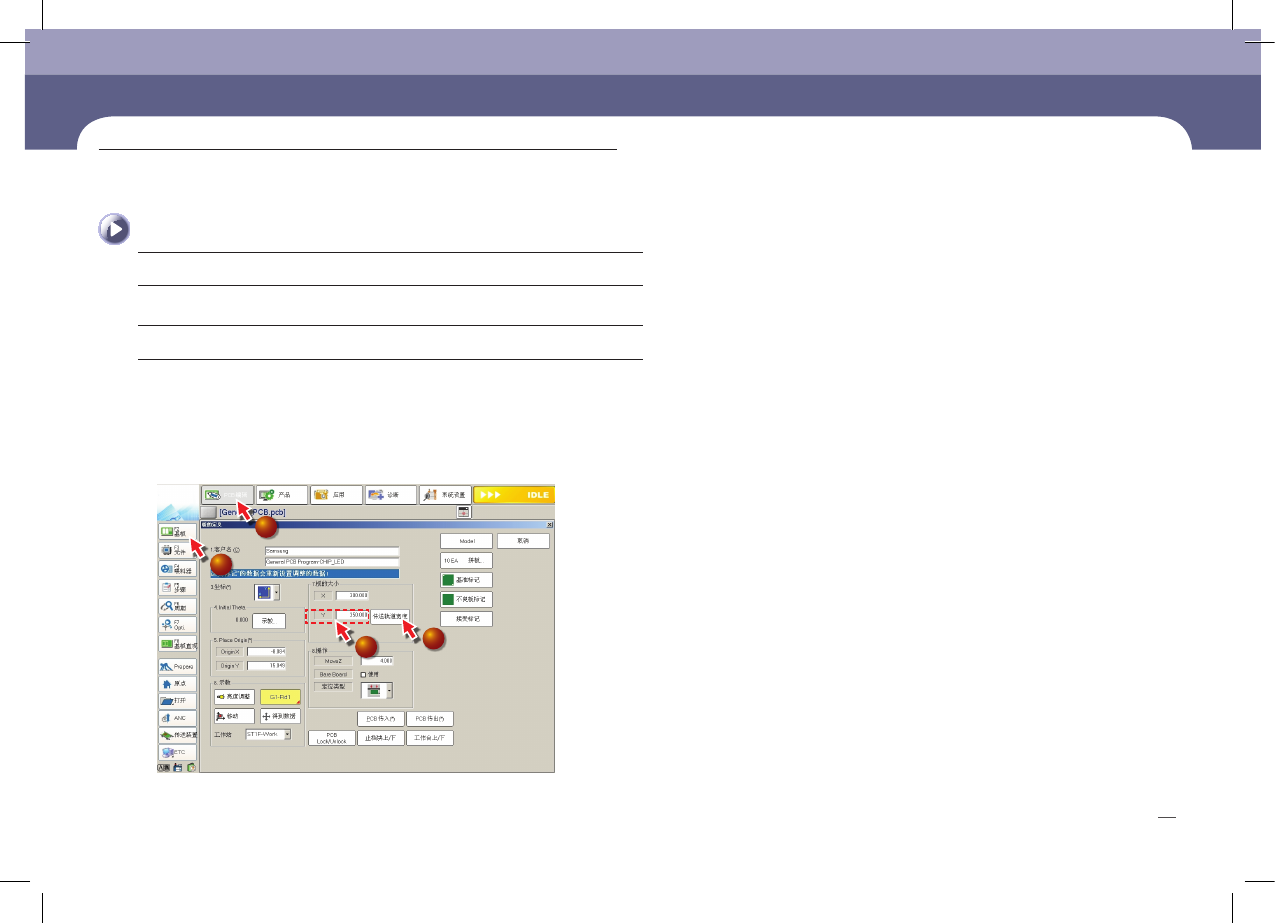

选择
’PCB
编辑
’
菜单
②
选择
’
基板
’
子菜单
③
<
7.
板的大小>领域输入
Y
方向最大值
’200’
后,点击 <传送轨道宽度>按钮
④
单击<是(
Y
)>键
。
1
2
3
4
LM guide
Chapter 5
Ultra High Speed LED / Lens Mounter
Chapter 5
每月检验
SLM120/120S/110 Maintenance Handbook 68
每月检验

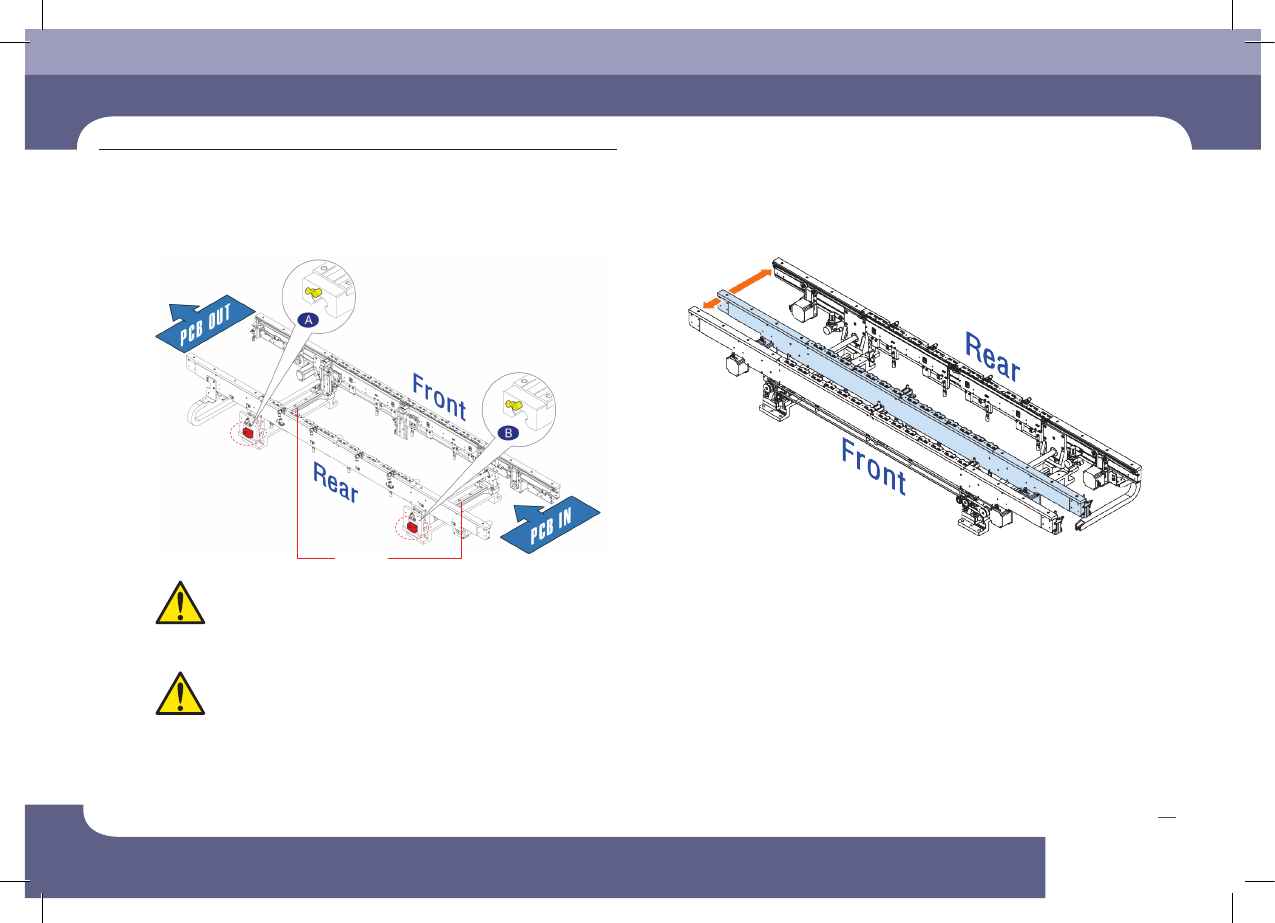

5. 使用滑脂注油器通过入口(Entry)部、出口(Exit)部的LM Guide Block的
Nipple(A)(B)注入滑脂。
6. 为了使滑脂(Grease)能整体均匀地分布，从传送轨道(Conveyor)的最小宽度
到最大宽度往复3~4次。
LM guide
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
注意
Chapter 5
Ultra High Speed LED / Lens Mounter
SLM120/120S/110 Maintenance Handbook 69
每月检验
超细纱布、面涂用刷子、滑脂(Grease)：AFE(THK)
1. 把贴片头(Head)移动到背面。详细内容请参阅“贴片头(Head)移动到背面
(第15页)”。
2. 按OP面板的‘EMG’按钮停止作业后、依次按‘STOP’, ‘RESET’按钮。
详细内容请参考‘紧急停止（13页）’
3. 调节传送轨宽度
4. 使用超细纱布清除丝杠(Lead Screw)的灰尘等杂质。
维护工具
措施
Conveyor Lead Screw
清扫及涂敷
(No. M-13)
①
选择
’PCB
编辑
’
菜单
②
选择
’
基板
’
子菜单
③
<
7.
板的大小>领域输入Y方向最大值
’200’
后,点击 <传送轨道宽度>按钮
④
单击<是(
Y
)>键
。
1
2
3
4
