P-187-001 - 第11页

MODEL TCM-X300 0306-001 9 ో૕࿑㧙㧞 UNIT LA YOUT -2 UNIT LA YOUT-2 -2 TCM-X200-003 Fig.RL MISCELLANEOUS PARTS-1 Fig.RM MISCELLANEOUS PARTS-2 Fig.RL MISCELLANEOUS PARTS-1 Fig.RC 200V POWER SUPPLY SECTION 1 Fig.RL MISCELLANEOU…

100%1 / 306
MODEL TCM-X300
0306-001
8
ో૕࿑㧙㧝 UNIT LAYOUT -1
UNIT LAYOUT-1
-1
4797L-002
Fig.C
FEEDER CARRIAGE SECTION
Fig.D
PNEUMATIC SECTION
Fig.KB
HEAD DRIVING UNIT
Fig.BB
HEAD BLOCK SECTION
Fig.K
HEAD DRIVING SECTION
Fig.KC
CAM SHAFT 3 AXIS SECTION
Fig.B
TURNTABLE SECTION
Fig.MB
FEEDER CARRIAGE COVER SECTION
Fig.LB
DUST BOX SECTION
Fig.L
MAIN BODY SECTION
Fig.E
MIDDLE BASE SECTION
Fig.G L
L CONVEYOR SECTION
Fig.EC
CUTTER SECTION
Fig.H R
R CONVEYOR SECTION
Fig.MA
COVER SECTION
Fig.EB
RECOGNITION UNIT SECTION
Fig.JB
Fig.JC
Fig.JD
Fig.JE
X AXIS,Y AXIS
XY TOP BASE SECTION
XY TABLE SECTION
XY TABLE PIPING,WIRING
Fig.F
TRANSFER SECTION
MODEL TCM-X300
0306-001
9
ో૕࿑㧙㧞 UNIT LAYOUT -2
UNIT LAYOUT-2
-2
TCM-X200-003

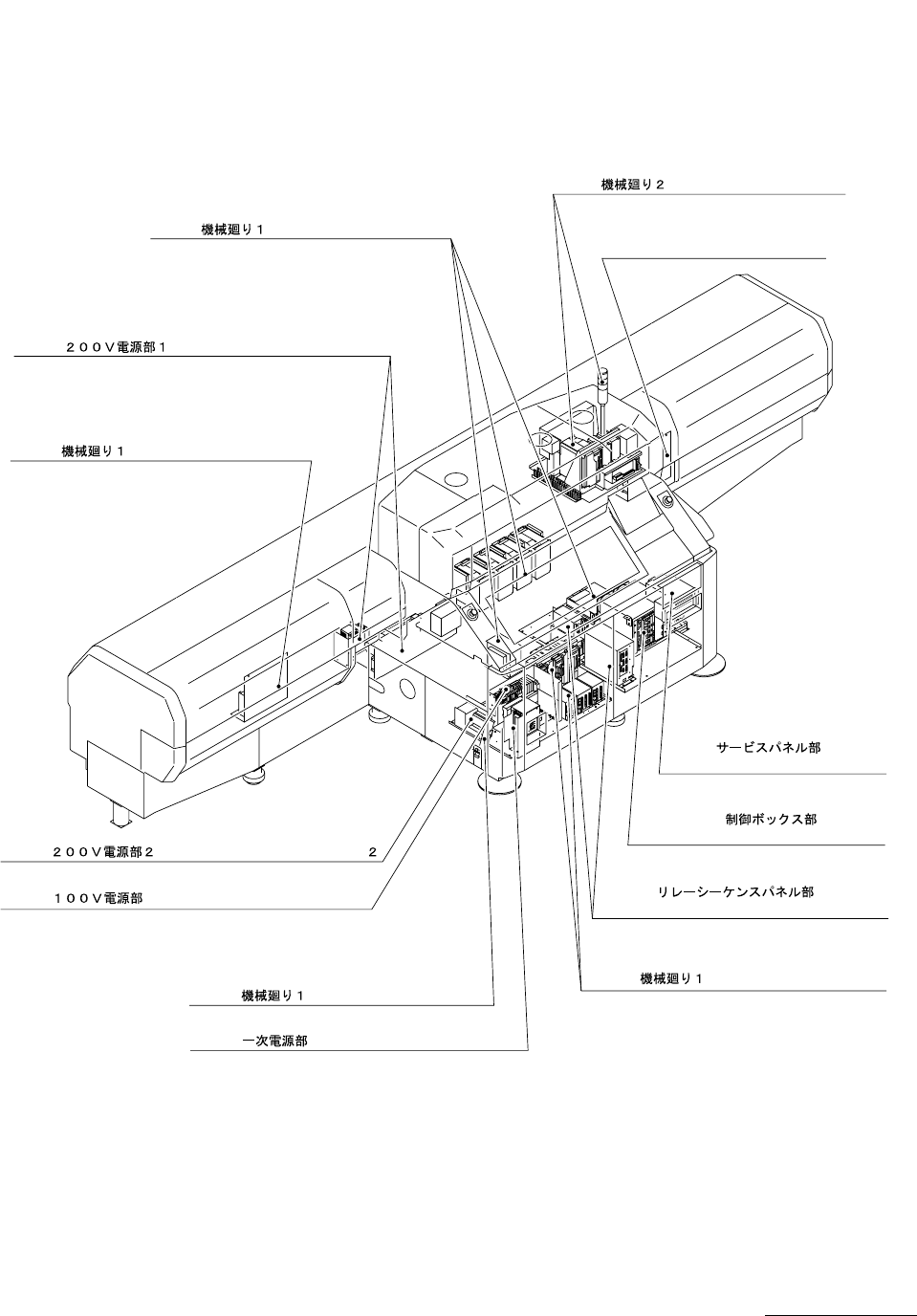

Fig.RL MISCELLANEOUS PARTS-1
Fig.RM MISCELLANEOUS PARTS-2
Fig.RL MISCELLANEOUS PARTS-1
Fig.RC 200V POWER SUPPLY SECTION 1
Fig.RL MISCELLANEOUS PARTS-1
Fig.RD 200V POWER SUPPLY SECTION
Fig.RE 100V POWER SUPPLY SECTION
Fig.RL MISCELLANEOUS PARTS-1
Fig.RA MAIN POWER SUPPLY SECTION
Fig.RK
SERVICE PANEL SECTION
Fig.RH
CONTROL BOX SECTION
Fig.RG
RELAY SEQUENCE PANEL SECTION
MISCELLANEOUS PARTS-1
Fig.RL
MODEL TCM-X300
0306-001
10
࠲࡯ࡦ࠹࡯ࡉ࡞ㇱ TURNTABLE SECTION

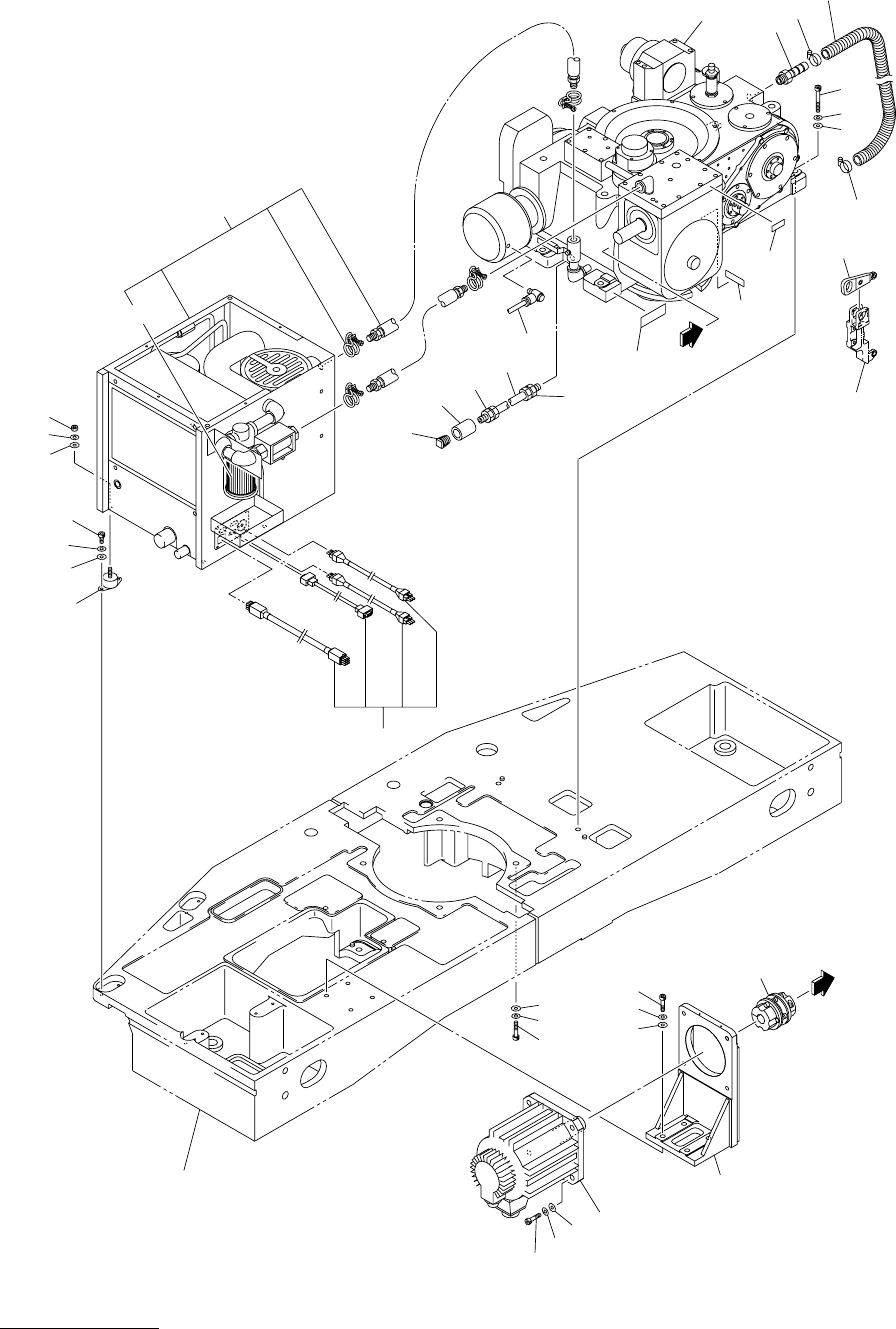

Fig. B-1
ࠗࡦ࠺࠶࡙ࠢࠬ࠾࠶࠻ޔࠝࠗ࡞ࠢ࡯࡜
Indexing Drive Unit, Oil Cooler
See Fig.L-1
Key No.12
23
22
21
20
16
24
19
18
17
7
6
5
A
29
1-01
12
11
10
31
32
30
28
27
26
25
47
See Fig.K-4
Key No.321
9
8
13
42
41
2
3
4
43
45
44
45
46
1
A
29-01
