MODEL TCM-X300 0306-001 152 ࡋ࠶࠼㚟േㇱ HEAD DRIVING SECTION Fig. K-2 ⵝ⌕࡟ࡃ࡯ Placement Lever See Fig.B-1 Key No.1 See Fig.L-1 Key No.12 11 5 11 6 11 8 132 131 130 11 0 109 108 120 11 9 121 122 123 11 7 126 129 128 136 140 146 …

100%1 / 306
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
151
K-1
1 630 097 9725 PULLEY,TIMING 1 812K--010-001
2 630 049 0053 MECH PARTS(MECHA LOCK) 1 812K--010-002
3 630 090 9746 COUPLING 1 812K--010-003
4 630 092 5654 HOLDER 4 812K--010-004
5 630 092 5661 PLATE 1 812K--010-005
6 411 141 4305 WASHER V 6X12.5X1.6 4 812K--010-006
7 411 141 3001 WASHER SPR 6 4 812K--010-007
8 630 000 7886 BOLT,HEX-SCT 4 812K--010-008
9 630 006 1130 UNIT,I/O 1 3F88L-RS-17 812K--010-009
10 411 141 4008 WASHER V 4X9X0.8 4 812K--010-010
11 411 141 2905 WASHER SPR 4 4 812K--010-011
12 630 000 7633 BOLT,HEX-SCT 4 812K--010-012
13 630 097 9732 PULLEY,TIMING 1 812K--010-013
14 630 049 0060 MECH PARTS(MECHA LOCK) 1 812K--010-014
15 630 092 5678 SHAFT 1 812K--010-015
16 630 048 9293 BEARING,UNIT 2 812K--010-016
17 630 049 0138 NUT 3 812K--010-017
18 411 141 4305 WASHER V 6X12.5X1.6 6 812K--010-018
19 411 141 3001 WASHER SPR 6 6 812K--010-019
20 630 000 7886 BOLT,HEX-SCT 6 812K--010-020
21 630 092 5685 SHAFT 1 812K--010-021
22 630 097 9794 PULLEY,TIMING 1 812K--010-022
23 630 001 0251 WASHER 2 812K--010-023
24 411 141 3209 WASHER SPR 10 2 812K--010-024
25 630 000 8135 BOLT,HEX-SCT 2 812K--010-025
26 630 119 8095 BELT,TIMING 1 812K--010-026
28 630 093 1419 BOLT,HEX-SCT 1 812K--010-028
30 630 093 9217 DISK 1 812K--010-030
31 411 141 4008 WASHER V 4X9X0.8 1 812K--010-031
32 411 141 2905 WASHER SPR 4 1 812K--010-032
33 630 000 7619 BOLT,HEX-SCT 1 812K--010-033
34 630 092 5708 BRACKET 1 812K--010-034
35 630 032 5287 SENSOR,PHOTO 1 BPH54,EE-SX672 812K--010-035
36 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 812K--010-036
37 411 119 1909 WASHER V 3X7X0.5 2 812K--010-037
38 411 086 4408 WASHER SPR 3 2 812K--010-038
39 411 042 0703 SCR PAN 3X8 2 812K--010-039
40 411 141 4107 WASHER V 5X10X1 2 812K--010-040
41 411 141 6705 WASHER SPR 5 2 812K--010-041
42 630 000 7763 BOLT,HEX-SCT 2 812K--010-042
43 411 141 1106 NUT HEX 10 1 812K--010-043
44 630 092 6194 SHAFT 1 812K--010-044
45 411 141 4305 WASHER V 6X12.5X1.6 6 812K--010-045
46 411 141 3001 WASHER SPR 6 6 812K--010-046
47 630 000 7886 BOLT,HEX-SCT 6 812K--010-047
MODEL TCM-X300
0306-001
152

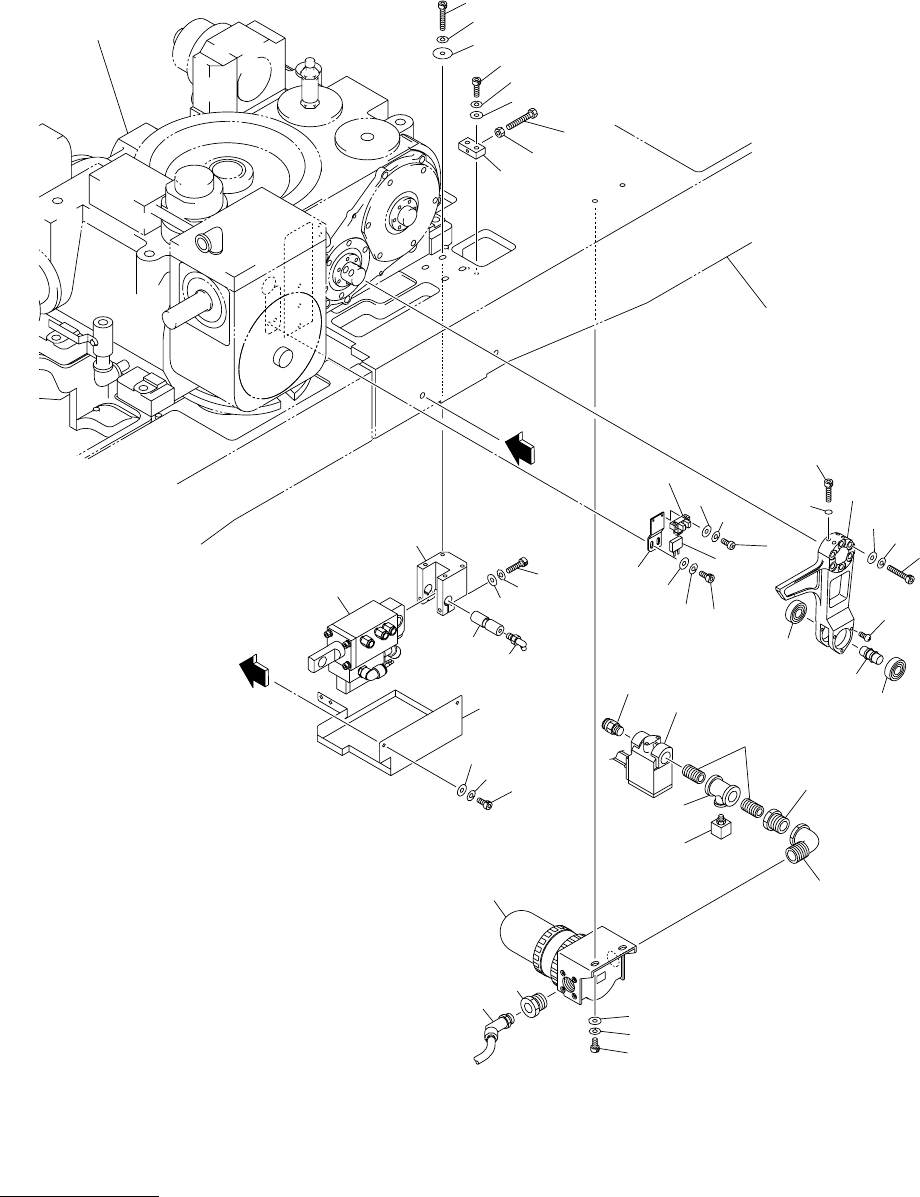

ࡋ࠶࠼㚟േㇱ HEAD DRIVING SECTION
Fig. K-2 ⵝ⌕࡟ࡃ࡯ Placement Lever
See Fig.B-1
Key No.1
See Fig.L-1
Key No.12
115
116
118
132
131
130
110
109
108
120
119
121
122
123
117
126
129
128
136
140
146
147
141
138
139
135
112
113
114
111
106
107
142
143
144
138
137
134
102
101
127
145
103
104
125
124
105
124
123
122
123
121
148
A
A
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
153
K-2
101 630 117 0183 LEVER 1 812K--010-101
102 411 141 6101 WASHER F 8X15.5X1.6 6 812K--010-102
103 411 141 3100 WASHER SPR 8 6 812K--010-103
104 630 000 8050 BOLT,HEX-SCT 6 812K--010-104
105 630 093 3932 SHAFT 1 812K--010-105
106 630 123 2218 CYLINDER 1 YSV59 812K--010-106
107 630 092 7825 SHAFT 1 812K--010-107
108 630 001 0237 WASHER 4 812K--010-108
109 411 141 3001 WASHER SPR 6 4 812K--010-109
110 630 000 7923 BOLT,HEX-SCT 4 812K--010-110
111 630 092 7832 BLOCK 1 812K--010-111
112 411 141 4305 WASHER V 6X12.5X1.6 2 812K--010-112
113 411 141 3001 WASHER SPR 6 2 812K--010-113
114 630 000 7909 BOLT,HEX-SCT 2 812K--010-114
115 630 094 2101 BRACKET 1 812K--010-115
116 630 000 0252 SENSOR,PHOTO 1 BPH28,EE-SX671 812K--010-116
117 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 812K--010-117
118 411 119 1909 WASHER V 3X7X0.5 2 812K--010-118
119 411 086 4408 WASHER SPR 3 2 812K--010-119
120 411 040 7803 SCR PAN 3X12 2 812K--010-120
121 411 141 4107 WASHER V 5X10X1 6 812K--010-121
122 411 141 6705 WASHER SPR 5 6 812K--010-122
123 630 000 7756 BOLT,HEX-SCT 6 812K--010-123
124 630 006 8795 BEARING,RADIAL 2 6202ZZ 812K--010-124
125 411 113 9000 SCR TRS 5X8 6 812K--010-125
126 630 093 2683 BLOCK 1 812K--010-126
127 630 110 9787 BOLT,HEX-SCT 4 812K--010-127
128 630 000 8678 BOLT,HEX 1 812K--010-128
129 411 141 0505 NUT HEX 5 1 812K--010-129
130 411 141 4305 WASHER V 6X12.5X1.6 2 812K--010-130
131 411 141 3001 WASHER SPR 6 2 812K--010-131
132 630 000 7893 BOLT,HEX-SCT 2 812K--010-132
134 630 003 4271 GREASE NIPPLE 1 812K--010-134
135 630 094 1012 AIR LINE EQPT 1 812K--010-135
136 630 094 1005 VALVE 1 YSV60 812K--010-136
137 630 094 1050 PIPE FITTINGS 1 812K--010-137
138 630 003 8057 PIPE FITTINGS 2 812K--010-138
139 630 003 7913 PIPE FITTINGS 1 812K--010-139
140 630 003 8187 PIPE FITTINGS 2 812K--010-140
141 630 003 7074 PIPE FITTINGS 1 812K--010-141
142 411 141 4503 WASHER V 8X17X1.6 2 812K--010-142
143 411 141 3100 WASHER SPR 8 2 812K--010-143
144 630 000 8005 BOLT,HEX-SCT 2 812K--010-144
145 630 108 3612 COLLAR 4 812K--010-145
146 630 118 1677 PIPE FITTINGS 1 812K--010-146
147 630 118 2056 SWITCH,PRESSURE 1 SP14 812K--010-147
148 630 123 2157 COVER 1 812K--010-148
