MODEL TCM-X300 0306-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 159 K-5 40 1 630 094 0893 BASE 1 812K--010-401 40 2 630 100 7212 CYLINDER 1 YSV13 812K--010-402 40 3 630 102 7951 L EVER 1 812K--010-403 40 4 630 …
MODEL TCM-X300
0306-001
158
ࡋ࠶࠼㚟േㇱ HEAD DRIVING SECTION
Fig. K-5
ๆ⌕ࠬ࠻࠶ࡄޔㅍࠅࠬ࠻࠶ࡄ
Pick-up Stopper, Feeder Stopper
See Fig.L-1
Key No.12
See Fig.KB-5
Key No.401
422
426
425
424
423
426
424
410
404
417
416
415
404
409
408
421
410
409
420
434
436
435
433
432
431
406
407
402
407
403
404
404
414
413
412
405
401
406
411
419
418
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
159
K-5
401 630 094 0893 BASE 1 812K--010-401
402 630 100 7212 CYLINDER 1 YSV13 812K--010-402
403 630 102 7951 LEVER 1 812K--010-403
404 630 000 8975 SET SCREW 4 812K--010-404
405 630 093 0658 SHAFT 1 812K--010-405
406 630 001 1289 BEARING,RADIAL 2 6001ZZ 812K--010-406
407 411 051 1708 SCR TRS 4X6 4 812K--010-407
408 630 029 1391 WASHER 2 812K--010-408
409 411 141 6705 WASHER SPR 5 4 812K--010-409
410 630 000 7787 BOLT,HEX-SCT 4 812K--010-410
411 630 094 0909 SUPPORT 1 812K--010-411
412 411 141 4107 WASHER V 5X10X1 3 812K--010-412
413 411 141 6705 WASHER SPR 5 3 812K--010-413
414 630 000 7763 BOLT,HEX-SCT 3 812K--010-414
415 630 001 0237 WASHER 4 812K--010-415
416 411 141 3001 WASHER SPR 6 4 812K--010-416
417 630 000 7923 BOLT,HEX-SCT 4 812K--010-417
418 630 000 7787 BOLT,HEX-SCT 1 812K--010-418
419 411 141 0505 NUT HEX 5 1 812K--010-419
420 630 097 6878 WASHER 2 812K--010-420
421 630 093 7855 BASE 1 812K--010-421
422 630 100 7212 CYLINDER 1 YSV19 812K--010-422
423 630 102 7944 LEVER 1 812K--010-423
424 411 051 1708 SCR TRS 4X6 4 812K--010-424
425 630 093 0641 SHAFT 1 812K--010-425
426 630 001 1289 BEARING,RADIAL 2 6001ZZ 812K--010-426
431 630 093 2522 BLOCK 1 812K--010-431
432 411 141 4107 WASHER V 5X10X1 2 812K--010-432
433 411 141 6705 WASHER SPR 5 2 812K--010-433
434 630 000 7770 BOLT,HEX-SCT 2 812K--010-434
435 630 000 7787 BOLT,HEX-SCT 1 812K--010-435
436 411 141 0505 NUT HEX 5 1 812K--010-436
MODEL TCM-X300
0306-001
160
ࡋ࠶࠼㚟േㇱ HEAD DRIVING SECTION

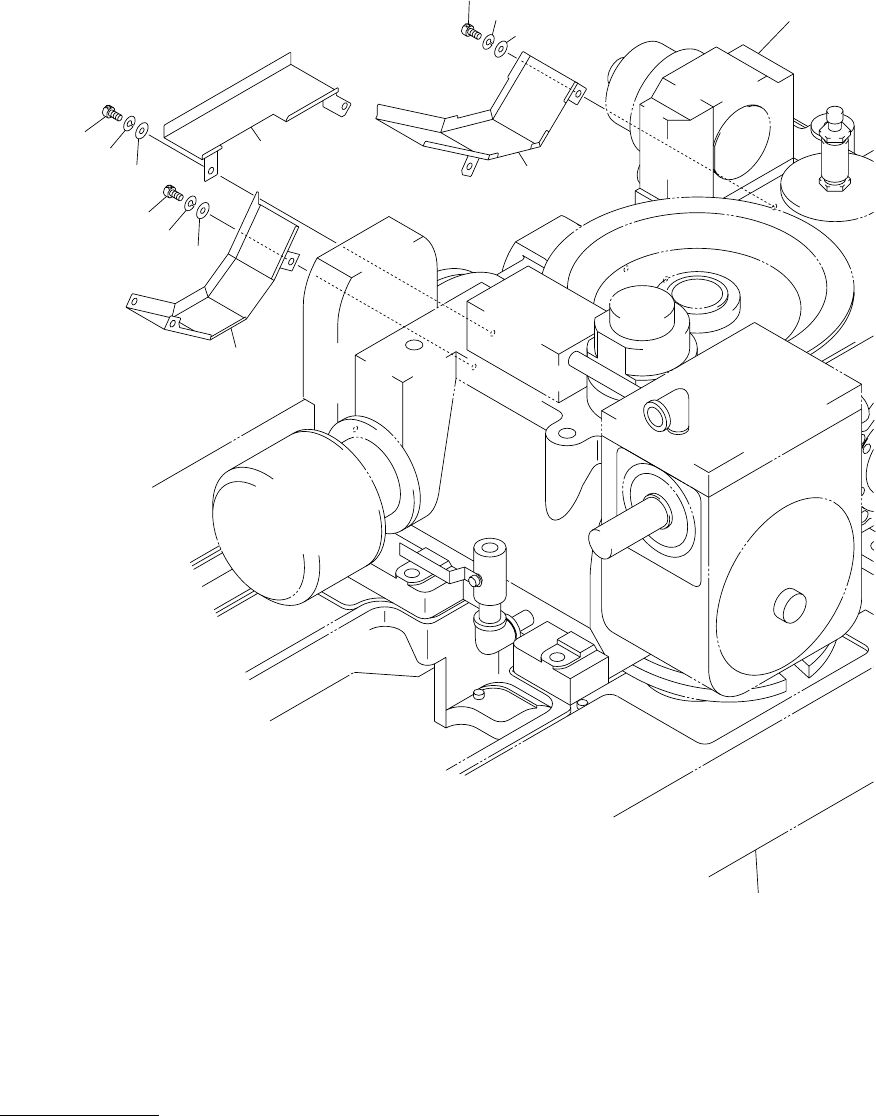

Fig. K-6 ࡌ࡞࠻ࠞࡃ Belt Cover
506
505
504
503
502
501
506
505
504
See Fig.B-1
Key No.1
See Fig.L-1
Key No.12
506
505
504
