MODEL TCM-X300 0306-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 15 B-4 30 1 630 106 0101 R OTOR 1 812B--010-301 30 2 630 085 51 1 1 SEAL 1 812B--010-302 30 3 630 085 5104 SEAL 2 812B--010-303 30 4 41 1 141 6309…
MODEL TCM-X300
0306-001
14
࠲ࡦ࠹ࡉ࡞ㇱ TURNTABLE SECTION

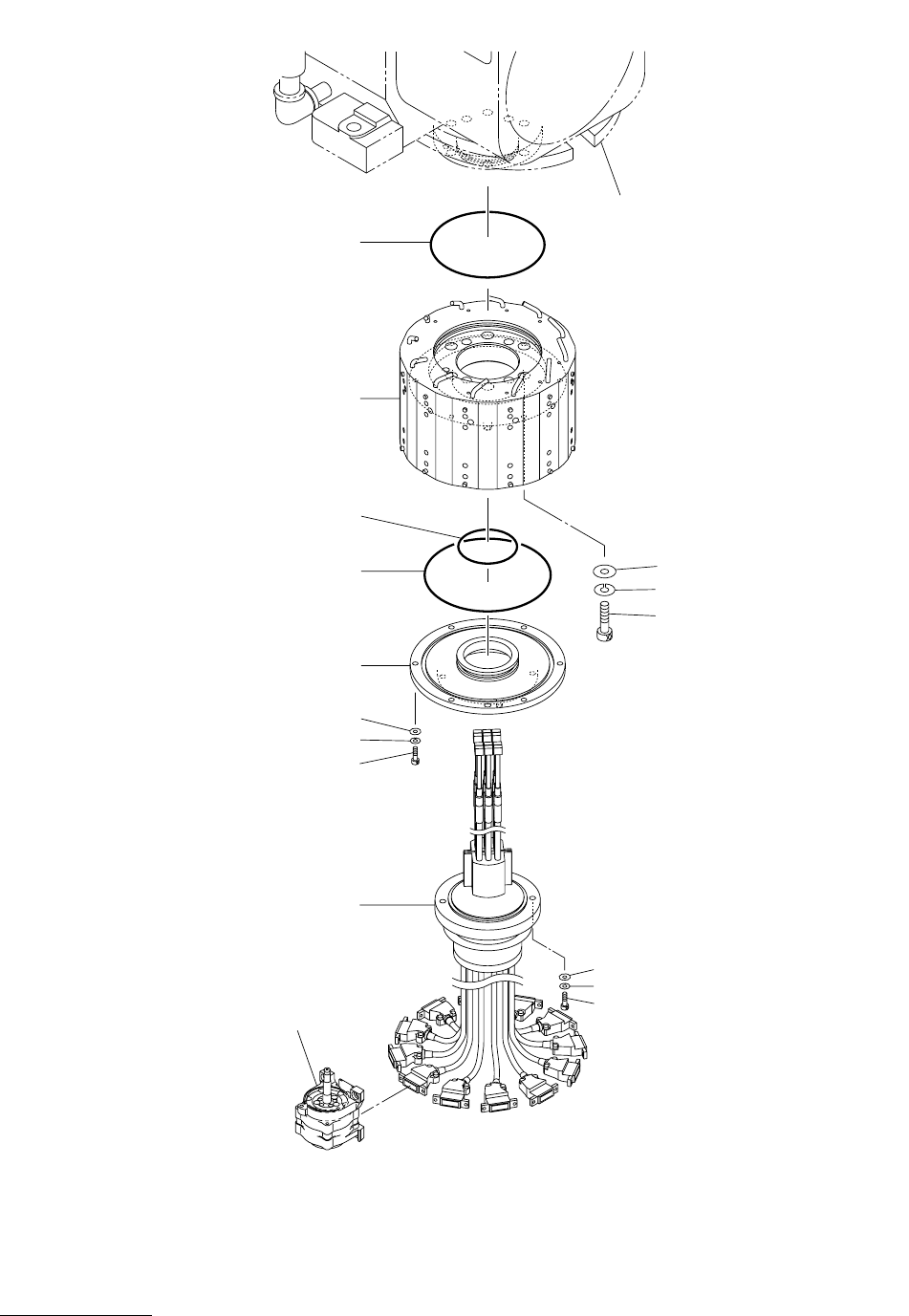

Fig. B-4 ࡠ࠲࠲࠶࠻ Rotary Turret
302
301
303
308
307
309
310
311
304
See Fig.B-1
Key No.1
305
306
Fig.B-4
TCM-X200
4797A
4797L
TCM-X300
See Fig.BB-3
Key No.201-1
314
315
316
312
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
15
B-4
301 630 106 0101 ROTOR 1 812B--010-301
302 630 085 5111 SEAL 1 812B--010-302
303 630 085 5104 SEAL 2 812B--010-303
304 411 141 6309 WASHER F 10X18X2 6 812B--010-304
305 411 141 3209 WASHER SPR 10 6 812B--010-305
306 630 000 8135 BOLT,HEX-SCT 6 812B--010-306
307 630 085 4619 CAP 1 812B--010-307
308 630 085 5128 SEAL 1 812B--010-308
309 411 141 4107 WASHER V 5X10X1 6 812B--010-309
310 411 141 6705 WASHER SPR 5 6 812B--010-310
311 630 000 7763 BOLT,HEX-SCT 6 812B--010-311
312 630 116 0160 CORD 1 812B--010-312
314 411 141 4305 WASHER V 6X12.5X1.6 2 812B--010-314
315 411 141 3001 WASHER SPR 6 2 812B--010-315
316 630 085 8310 BOLT,HEX-SCT 2 812B--010-316
MODEL TCM-X300
0306-001
16
࠲ࡦ࠹ࡉ࡞ㇱ TURNTABLE SECTION

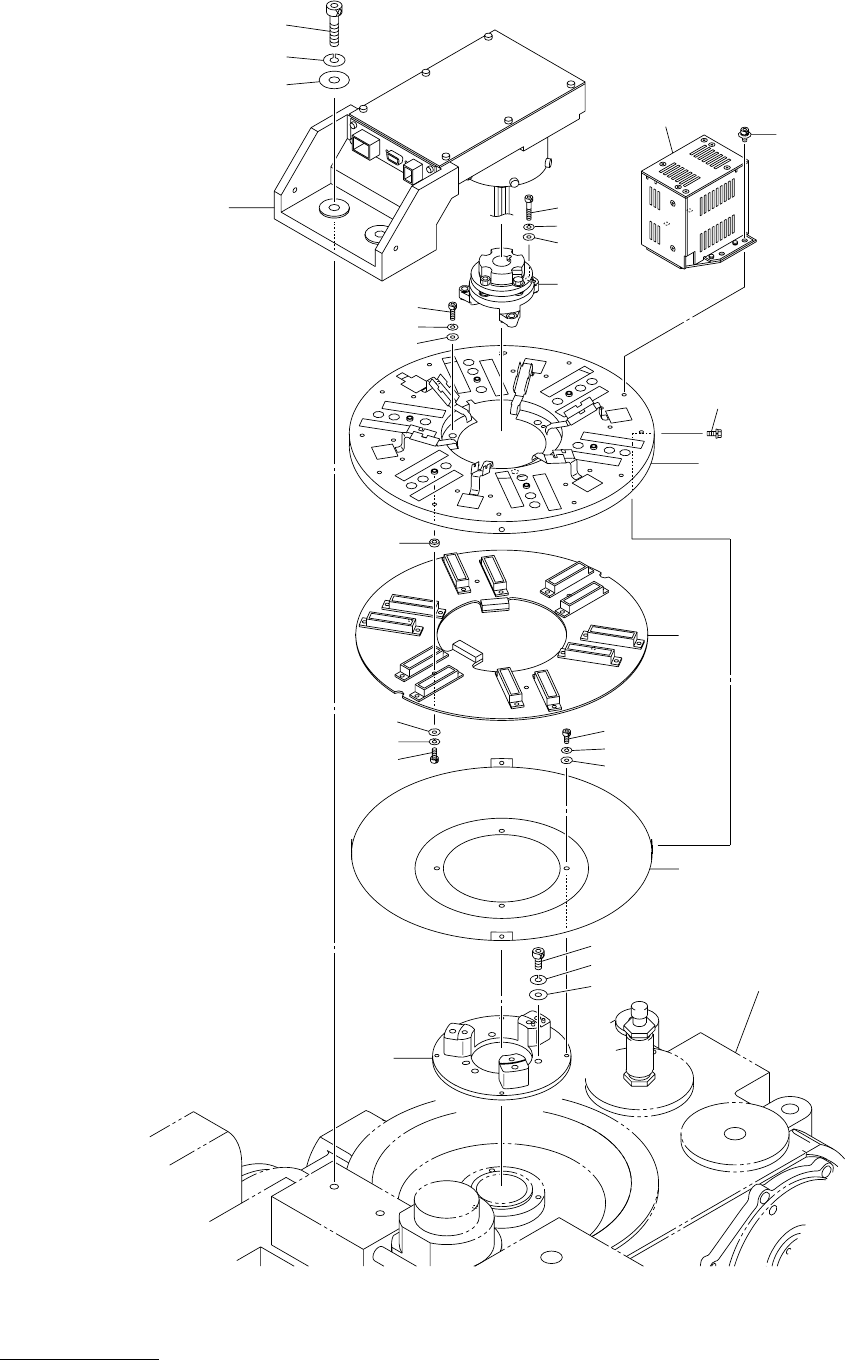

Fig. B-5 ࡋ࠶࠼࠼ࠗࡃ Head Driver
426
425
424
423
421
422
452
420
419
417
416
415
418
414
409
410
411
412
413
408
451
405
See Fig.B-1
Key No.1
404
403
402
401
407
406
