MODEL TCM-X300
0306-001
30
ࡈࠖ࡯࠳ࠠࡖ࡝࠶ࠫㇱ FEEDER CARRIAGE SECTION

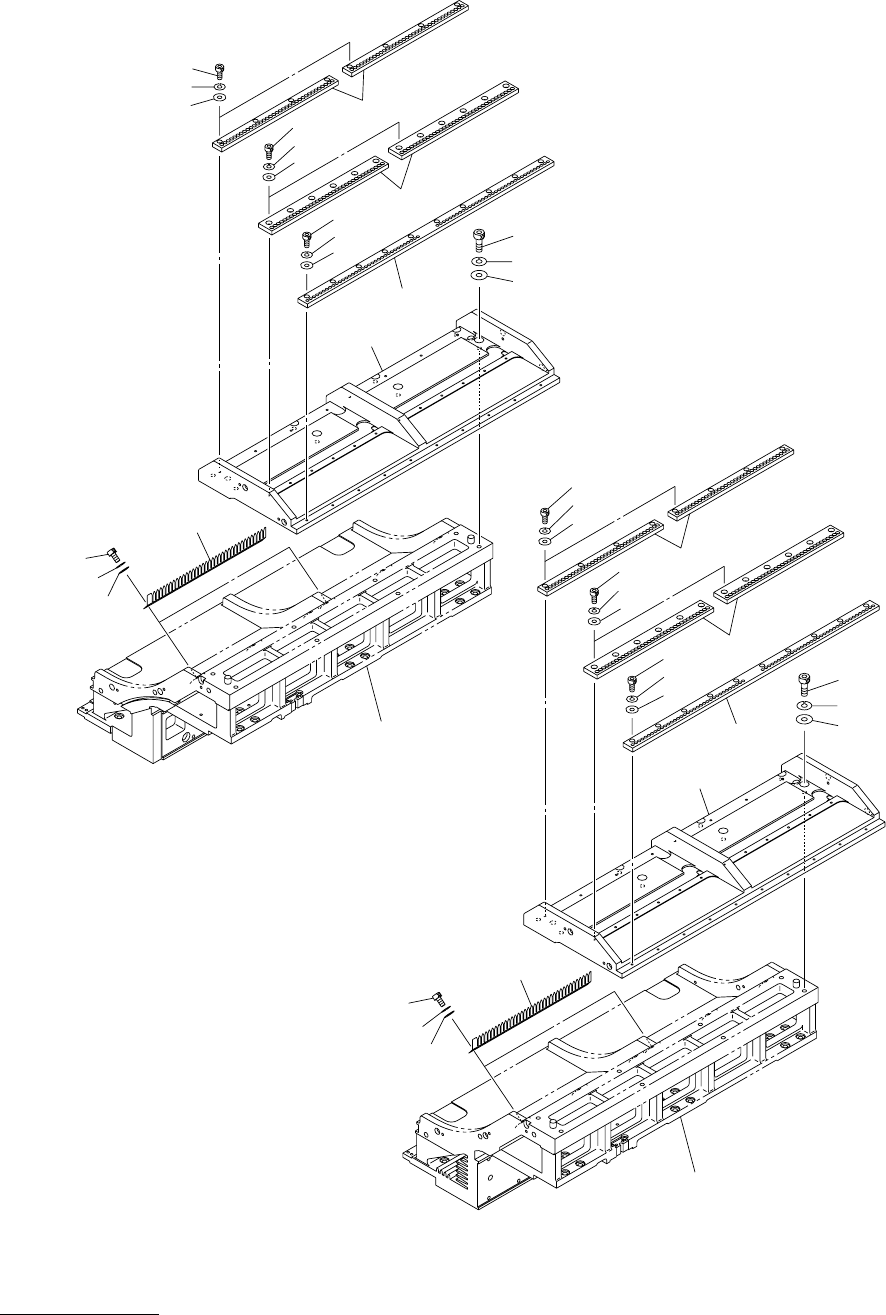

Fig. C-6 ࡈࠖ࡯࠳ࠠࡖ࡝࠶ࠫ Feeder Carriage
516
515
517
512
511
513
514
510
506
508
507
509
504
503
502
530
529
528
527
530
529
528
527
See Fig.C-1
Key No.11
See Fig.C-1
Key No.9
505
516
515
517
512
511
513
508
507
506
502
509
514
510
504
503
505
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
31
C-6
502 630 110 2801 BASE 4 812C--010-502
503 411 141 4503 WASHER V 8X17X1.6 32 812C--010-503
504 411 141 3100 WASHER SPR 8 32 812C--010-504
505 630 000 8029 BOLT,HEX-SCT 32 812C--010-505
506 630 105 5206 PLATE 4 812C--010-506
507 411 141 4008 WASHER V 4X9X0.8 40 812C--010-507
508 411 141 2905 WASHER SPR 4 40 812C--010-508
509 630 000 7633 BOLT,HEX-SCT 40 812C--010-509
510 630 105 4834 PLATE 8 812C--010-510
511 411 141 4107 WASHER V 5X10X1 48 812C--010-511
512 411 141 6705 WASHER SPR 5 48 812C--010-512
513 630 000 7756 BOLT,HEX-SCT 48 812C--010-513
514 630 105 4940 PLATE 8 812C--010-514
515 411 141 4008 WASHER V 4X9X0.8 32 812C--010-515
516 411 141 2905 WASHER SPR 4 32 812C--010-516
517 630 000 7633 BOLT,HEX-SCT 32 812C--010-517
527 630 105 5015 SUPPORT 8 812C--010-527
528 411 141 4107 WASHER V 5X10X1 24 812C--010-528
529 411 141 6705 WASHER SPR 5 24 812C--010-529
530 630 000 7756 BOLT,HEX-SCT 24 812C--010-530
MODEL TCM-X300
0306-001
32
ࡈࠖ࡯࠳ࠠࡖ࡝࠶ࠫㇱ FEEDER CARRIAGE SECTION

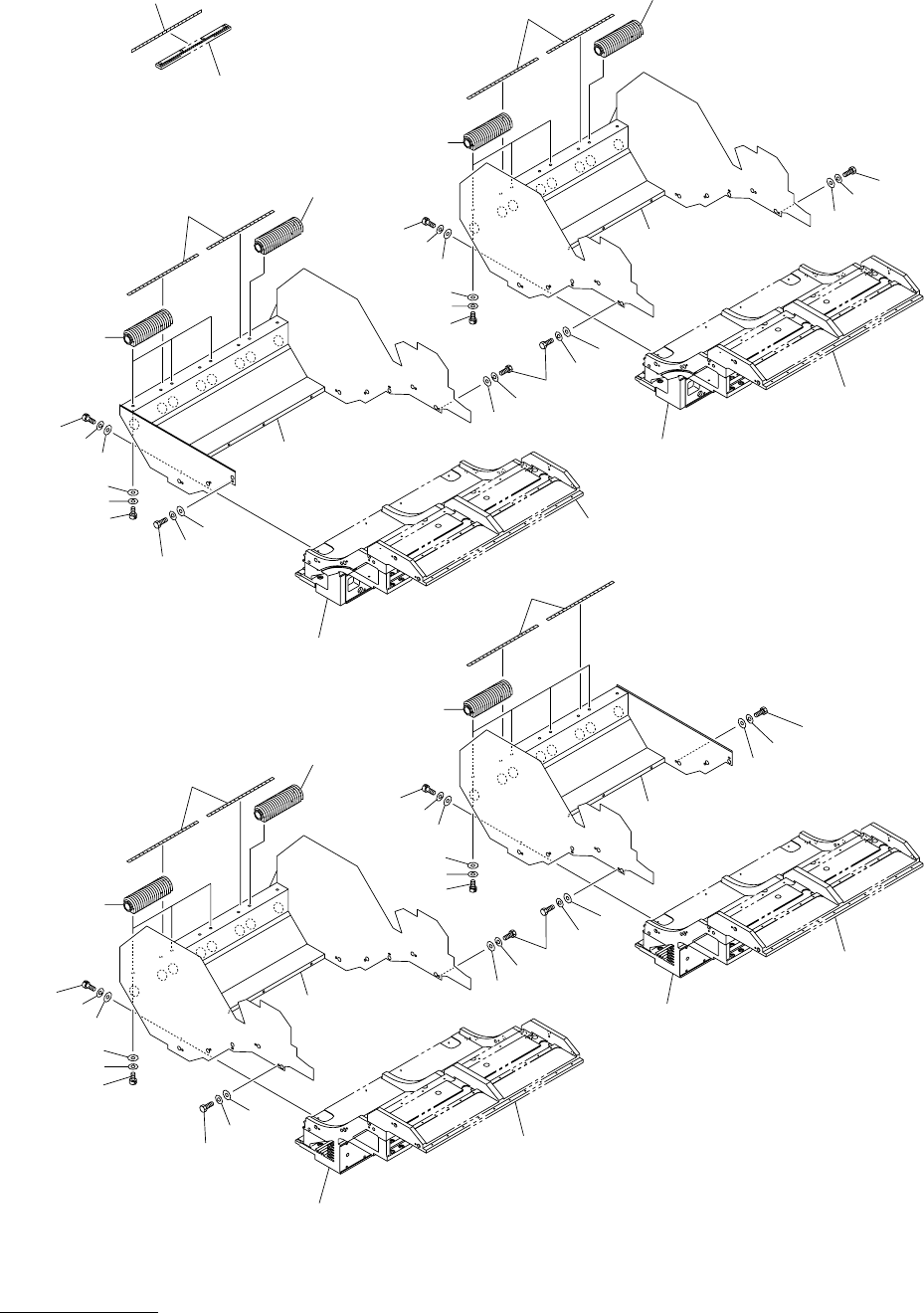

Fig. C-7 ᄢ࡝࡯࡞ࡎ࡞࠳ฃߌ Large Reel Holder Receptacle
613
613
613
609
605
604
603
610
611
612
606
601
614
607
613
609
605
604
603
610
611
612
606
607
608
614
605
609
613
604
603
610
611
612
606
607
608
607
606
602
606
607
608
See Fig.C-1
Key No.9
See Fig.C-1
Key No.11
See Fig.C-1
Key No.9
608
609
605
604
603
610
611
612
606
607
608
608
607
606
607
606
See Fig.C-1
Key No.11
See Fig.C-6
Key No.502
See Fig.C-6
Key No.502
See Fig.C-6
Key No.502
See Fig.C-6
Key No.514
See Fig.C-6
Key No.502
616
616
616
