P-187-001 - 第50页

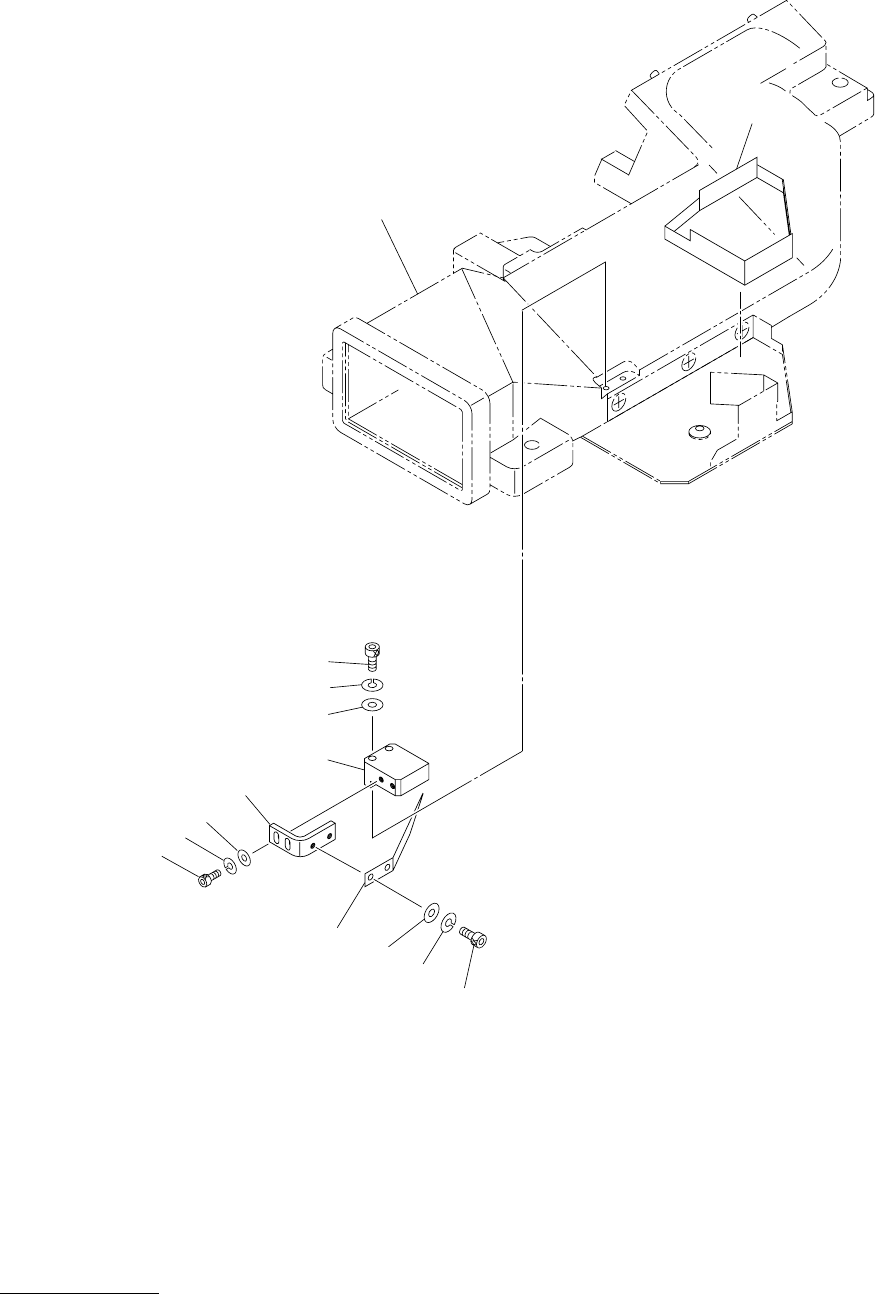

MODEL TCM-X300 0306-001 48 ਛ㑆ࡌࠬㇱ MIDDLE BASE SECTION Fig. E-7 ㇱຠឃㇱ Component Discharger See Fi g .EC- 1 Ke y No. 1 6 1 2 620 609 6 1 0 608 609 6 1 0 6 1 0 607 609 6 2 5 6 1 1 605
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
47
E-6
501 630 102 8156 BRACKET 1 812E--010-501
502 630 000 7879 BOLT,HEX-SCT 4 812E--010-502
503 411 141 3001 WASHER SPR 6 4 812E--010-503
504 411 141 4305 WASHER V 6X12.5X1.6 4 812E--010-504
505 630 103 2504 PLATE 2 812E--010-505
506 630 000 7558 BOLT,HEX-SCT 4 812E--010-506
507 411 141 2806 WASHER SPR 3 8 812E--010-507
508 411 141 3902 WASHER V 3X7X0.5 32 812E--010-508
509 411 141 0109 NUT HEX 3 40 812E--010-509
510 630 103 0289 PLATE 4 812E--010-510
511 630 000 7749 BOLT,HEX-SCT 8 812E--010-511
512 411 141 6705 WASHER SPR 5 8 812E--010-512
513 411 141 4107 WASHER V 5X10X1 8 812E--010-513
514 630 116 1372 PLATE 2 812E--010-514
515 630 000 7510 BOLT,HEX-SCT 12 812E--010-515
516 630 103 2498 BRACKET 2 812E--010-516
517 630 092 9324 ASSY,SENSOR,PROXIMITY 2 BPX30,BPX31 812E--010-517
518 630 000 7527 BOLT,HEX-SCT 4 812E--010-518
519 411 000 9304 RING E 2 2 812E--010-519
526 630 103 4041 BRACKET 1 812E--010-526
MODEL TCM-X300
0306-001
48
ਛ㑆ࡌࠬㇱ MIDDLE BASE SECTION
Fig. E-7 ㇱຠឃㇱ Component Discharger
See Fi
g
.EC-
1
Ke
y
No.
1
6
1
2
620
609
6
1
0
608
609
6
1
0
6
1
0
607
609
6
2
5
6
1
1
605
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
49
E-7
605 630 121 9493 BOX 1 812E--010-605
607 630 122 6408 BLOCK 1 812E--010-607
608 630 000 7503 BOLT,HEX-SCT 2 812E--010-608
609 411 141 2806 WASHER SPR 3 6 812E--010-609
610 411 141 3902 WASHER V 3X7X0.5 6 812E--010-610
611 630 122 6392 BRACKET 1 812E--010-611
612 630 122 6378 PLATE 1 812E--010-612
620 630 000 7510 BOLT,HEX-SCT 2 812E--010-620
625 630 000 7565 BOLT,HEX-SCT 2 812E--010-625
