MODEL TCM-X300 0306-001 66 ࠻ࡦࠬࡈࠔㇱ TRANSFER SECTION Fig. F-2 ࠬࡊࠗࡦゲ Spline Shaft 108 106 108 107 107 105 104 103 116 101 114 113 117 118 119 125 122 See Fig.F-1 Key No.1 126 124 123 110 109 111 102 121 112 120 115 See Fi…
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
65
F-1
1 630 119 8514 BRACKET(L) 1 812F--010-001
2 630 001 0237 WASHER 2 812F--010-002
3 411 141 3001 WASHER SPR 6 2 812F--010-003
4 630 000 7916 BOLT,HEX-SCT 2 812F--010-004
11 630 048 8968 LEVER 1 812F--010-011
12 411 141 4305 WASHER V 6X12.5X1.6 1 812F--010-012
13 411 141 3001 WASHER SPR 6 1 812F--010-013
14 630 000 7909 BOLT,HEX-SCT 1 812F--010-014
15 630 102 8040 PLATE(SHADE C) 1 812F--010-015
16 411 141 4008 WASHER V 4X9X0.8 2 812F--010-016
17 411 141 2905 WASHER SPR 4 2 812F--010-017
18 630 000 7619 BOLT,HEX-SCT 2 812F--010-018
19 411 054 8506 NUT HEX 4 1 812F--010-019
20 411 113 2209 SCR PAN 4X16 1 812F--010-020
21 411 054 8506 NUT HEX 4 1 812F--010-021
22 411 003 0001 SCR PAN 4X12 1 812F--010-022
23 630 001 8899 SPRING,TENSION 1 2151 812F--010-023
24 630 003 4950 CYLINDER 1 BPS1 812F--010-024
25 630 003 5193 AIR LINE EQPT 2 812F--010-025
26 630 048 8982 BLOCK(CYL) 1 812F--010-026
27 411 141 4305 WASHER V 6X12.5X1.6 2 812F--010-027
28 411 141 3001 WASHER SPR 6 2 812F--010-028
29 630 000 7886 BOLT,HEX-SCT 2 812F--010-029
30 630 048 8975 BLOCK(STOPPER) 1 812F--010-030
31 411 141 0703 NUT HEX 6 1 812F--010-031
32 630 042 2108 BOLT,HEX 1 812F--010-032
33 411 141 4305 WASHER V 6X12.5X1.6 2 812F--010-033
34 411 141 3001 WASHER SPR 6 2 812F--010-034
35 630 000 7954 BOLT,HEX-SCT 2 812F--010-035
36 630 066 5031 BRACKET(PHOTO) 1 812F--010-036
37 411 141 4008 WASHER V 4X9X0.8 2 812F--010-037
38 411 141 2905 WASHER SPR 4 2 812F--010-038
39 630 000 7602 BOLT,HEX-SCT 2 812F--010-039
40 630 004 1798 SENSOR,PHOTO 1 BPH40,EE-SX673 812F--010-040
41 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 812F--010-041
42 411 119 1909 WASHER V 3X7X0.5 2 812F--010-042
43 411 086 4408 WASHER SPR 3 2 812F--010-043
44 411 041 8908 SCR PAN 3X6 2 812F--010-044
MODEL TCM-X300
0306-001
66

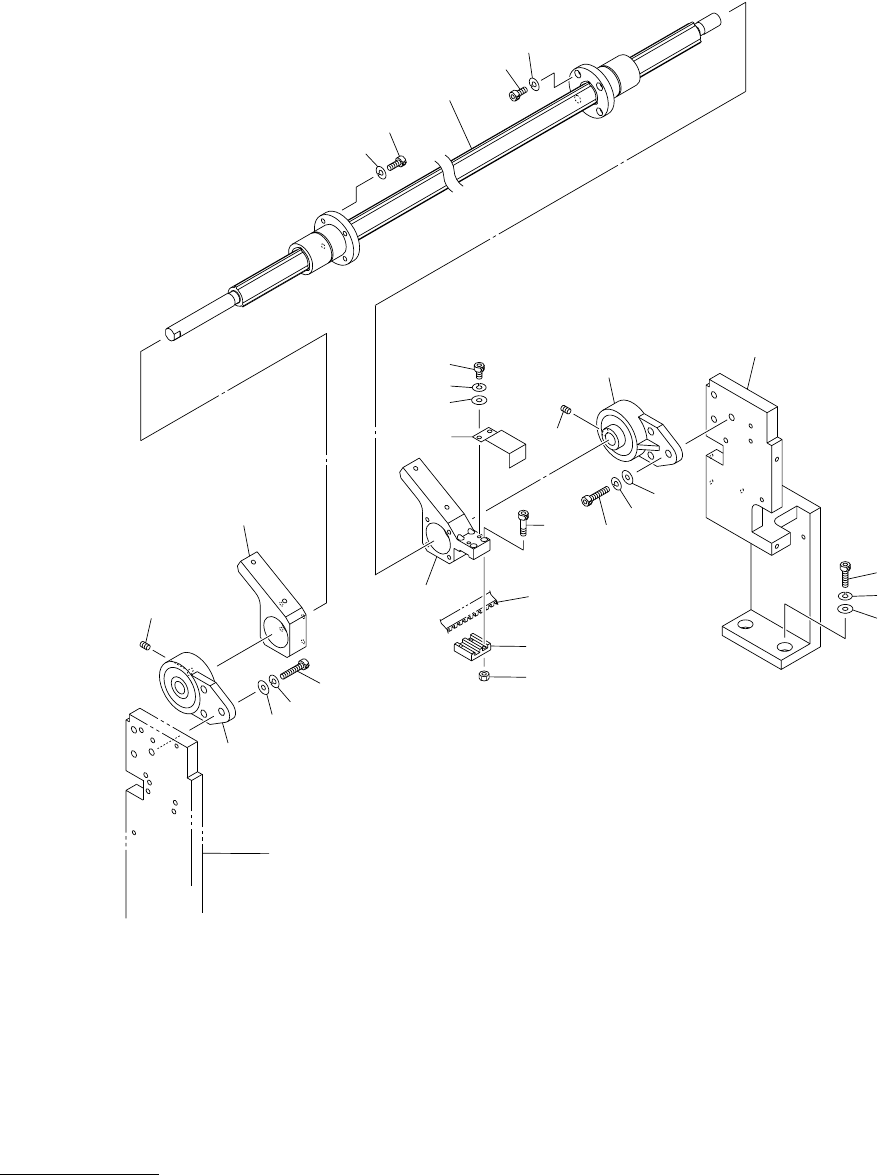

࠻ࡦࠬࡈࠔㇱ TRANSFER SECTION
Fig. F-2 ࠬࡊࠗࡦゲ Spline Shaft
108
106
108
107
107
105
104
103
116
101
114
113
117
118
119
125
122
See Fig.F-1
Key No.1
126
124
123
110
109
111
102
121
112
120
115
See Fig.F-6
Key No.527
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
67
F-2
101 630 095 6924 BRACKET(R) 1 812F--010-101
102 630 122 8457 HOLDER(R) 1 812F--010-102
103 411 141 4008 WASHER V 4X9X0.8 2 812F--010-103
104 411 141 2905 WASHER SPR 4 2 812F--010-104
105 630 000 7619 BOLT,HEX-SCT 2 812F--010-105
106 630 084 1893 GUIDE,LINEAR 1 812F--010-106
107 411 141 6705 WASHER SPR 5 8 812F--010-107
108 630 000 7763 BOLT,HEX-SCT 8 812F--010-108
109 630 048 8821 PLATE(BELT CLIP) 1 812F--010-109
110 630 000 7565 BOLT,HEX-SCT 4 812F--010-110
111 411 140 9905 NUT HEX 3 4 812F--010-111
112 411 141 4305 WASHER V 6X12.5X1.6 2 812F--010-112
113 411 141 3001 WASHER SPR 6 2 812F--010-113
114 630 000 7893 BOLT,HEX-SCT 2 812F--010-114
115 630 090 0927 PLATE(SHADE B) 1 812F--010-115
116 630 001 1883 BEARING,UNIT 1 UCFH202D1 812F--010-116
117 411 141 4503 WASHER V 8X17X1.6 3 812F--010-117
118 411 141 3100 WASHER SPR 8 3 812F--010-118
119 630 000 8036 BOLT,HEX-SCT 3 812F--010-119
120 630 000 8975 SET SCREW 1 812F--010-120
121 630 122 8464 HOLDER(L) 1 812F--010-121
122 630 001 1883 BEARING,UNIT 1 UCFH202D1 812F--010-122
123 411 141 4503 WASHER V 8X17X1.6 3 812F--010-123
124 411 141 3100 WASHER SPR 8 3 812F--010-124
125 630 000 8036 BOLT,HEX-SCT 3 812F--010-125
126 630 000 8975 SET SCREW 1 812F--010-126
