MODEL TCM-X300 0306-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 79 G-1 1 630 120 6004 BASE(CONVEYOR L) 1 812G--010-001 2 630 1 18 21 17 P L A T E , L O C A T E 1 812G--010-002 3 41 1 141 4107 WA SH E R V 5 X1 0…
MODEL TCM-X300
0306-001
78
L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION

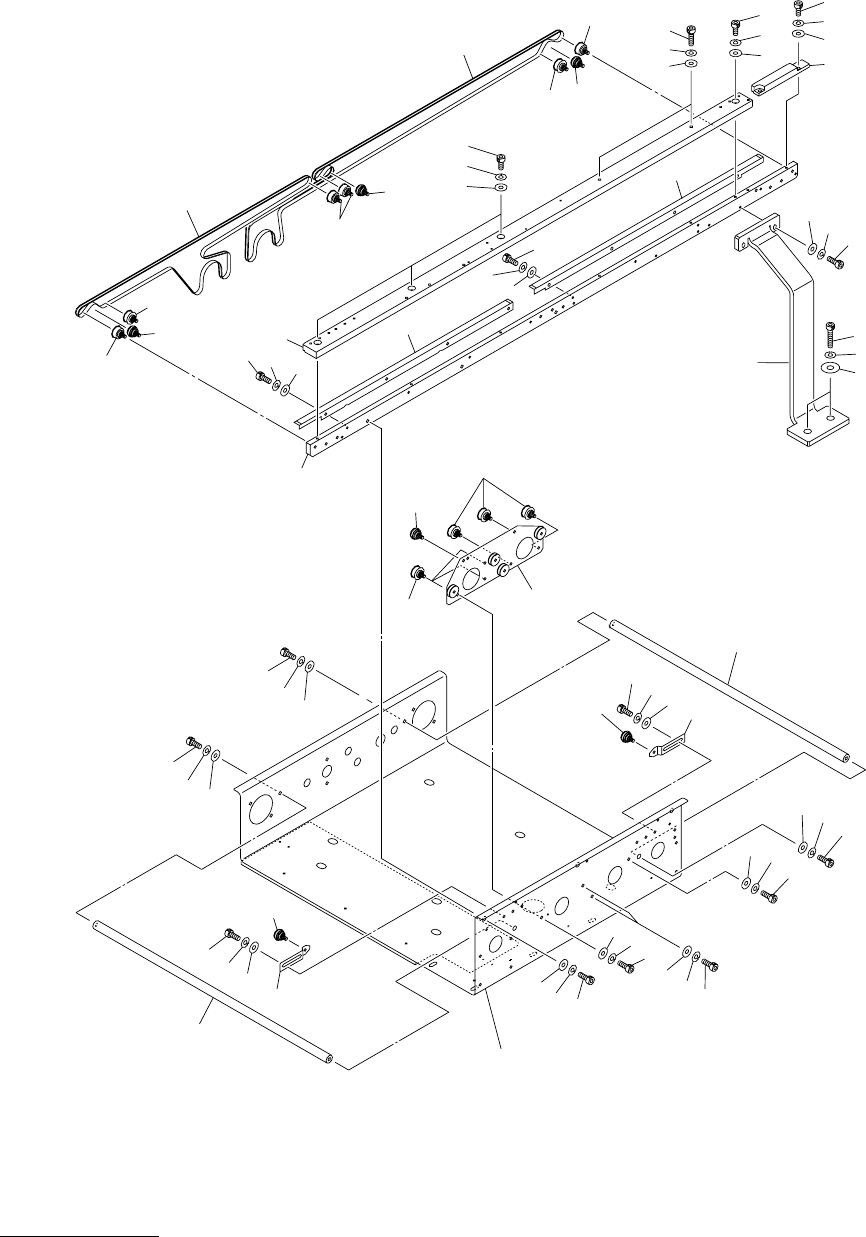

Fig. G-1 ࿕ቯࠦࡦࡌࠕࠪࡘ࠻ Fixed Side Conveyor Chute
26
35
2
5
4
3
5
4
3
23
26
26
23
46
45
27
28
35
26
17
31
32
30
26
35
21
17
26
31
33
30
18
20
39
40
41
43
42
44
38
25
29
21
46
45
17
6
31
33
30
31
33
30
22
9
8
22
9
8
1
37
8
9
22
3
4
5
3
4
5
3
4
5
8
37
9
22
MODEL TCM-X300
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
79
G-1
1 630 120 6004 BASE(CONVEYOR L) 1 812G--010-001
2 630 118 2117 PLATE,LOCATE 1 812G--010-002
3 411 141 4107 WASHER V 5X10X1 8 812G--010-003
4 411 141 6705 WASHER SPR 5 8 812G--010-004
5 630 000 7763 BOLT,HEX-SCT 8 812G--010-005
6 630 120 1092 PLATE(MAE) 1 812G--010-006
8 411 141 4305 WASHER V 6X12.5X1.6 7 812G--010-008
9 411 141 3001 WASHER SPR 6 7 812G--010-009
17 630 092 6224 PULLEY,FLAT 4 812G--010-017
18 630 077 4719 GUIDE(MAE 2) 1 812G--010-018
20 630 118 5309 CHUTE(R MAE) 1 812G--010-020
21 630 000 7626 BOLT,HEX-SCT 8 812G--010-021
22 630 000 7886 BOLT,HEX-SCT 7 812G--010-022
23 630 116 5141 PLATE 2 812G--010-023
25 630 118 5330 CHUTE(L MAE) 1 812G--010-025
26 630 092 6231 PULLEY,FLAT 6 812G--010-026
27 630 120 0453 BELT,FLAT 1 812G--010-027
28 630 120 0392 BELT,FLAT 1 812G--010-028
29 630 118 3091 GUIDE(MAE1) 1 812G--010-029
30 411 141 4008 WASHER V 4X9X0.8 8 812G--010-030
31 411 141 2905 WASHER SPR 4 8 812G--010-031
32 630 000 7664 BOLT,HEX-SCT 2 812G--010-032
33 630 000 7633 BOLT,HEX-SCT 6 812G--010-033
35 630 092 6217 PULLEY,FLAT 8 812G--010-035
37 630 118 2155 STAY 2 812G--010-037
38 630 118 1431 BRACKET 1 812G--010-038
39 411 141 4008 WASHER V 4X9X0.8 2 812G--010-039
40 411 141 2905 WASHER SPR 4 2 812G--010-040
41 630 000 7657 BOLT,HEX-SCT 2 812G--010-041
42 630 001 0237 WASHER 2 812G--010-042
43 411 141 3001 WASHER SPR 6 2 812G--010-043
44 630 000 7909 BOLT,HEX-SCT 2 812G--010-044
45 411 141 5906 WASHER F 4X8X0.8 8 812G--010-045
46 411 141 2905 WASHER SPR 4 8 812G--010-046
MODEL TCM-X300
0306-001
80
L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION
Fig. G-2 นേࠦࡦࡌࠕࠪࡘ࠻ Movable Side Conveyor Chute
135
132
135
104
132
124
105
106
107
122
132
105
124
106
107
149
148
123
149
148
123
118
117
126
135
133
130
127
128
132
132
134
121
102
126
135
132
126
143
144
143
A
B
C
D
144
See Fig.G-1
Key No.1
125
118
117
110
109
108
107
106
105
114
112
111
118
119
117
112
115
115
115
101
113
113
147
147
101
116
116
117
118
140
137
139
138
140
139
138
140
139
138
145
A
B
C
D
146
141
142
145
146
119
103
See Fig.G-1
