P-0207-001 - 第101页
MODEL TCM-X100 0107-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 99 H-4 30 2 630 000 0252 SE NS OR ,PH OT O 2 BPH79,BPH80 765H--010-302 30 3 630 000 0269 SEN SOR ,P H OTO(CONNECTOR) 1 765 H - - 010-303 304 41 1 …
MODEL TCM-X100
0107-001
98
R ࠦࡦࡌࠕㇱ R CONVEYOR SECTION

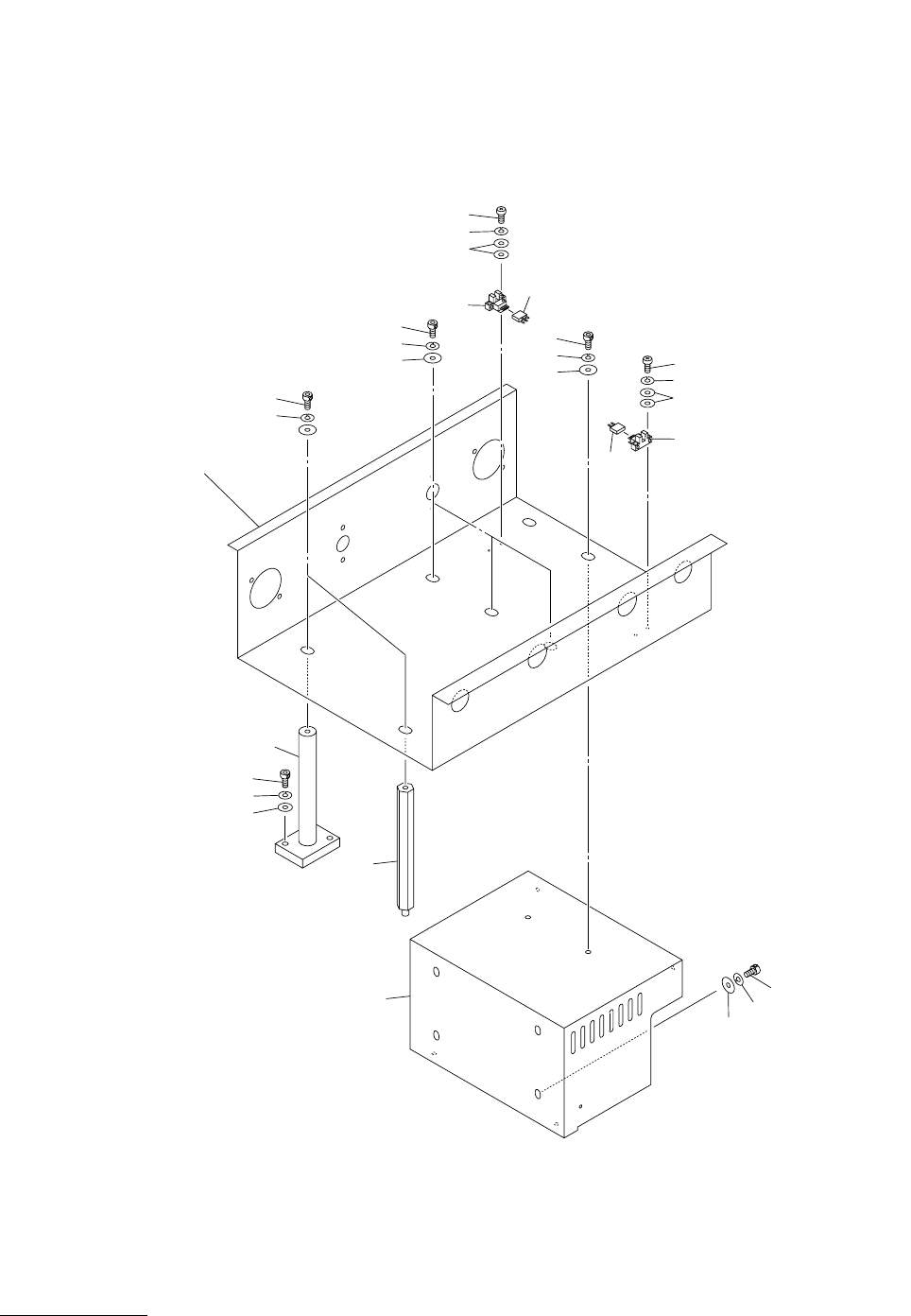

Fig. H-4 ࠦࡦࡌࠕࡦࠨ Conveyor Width Limit Sensor
305
306
304
302
See Fig.H-1
Key No.1
314
Fig.H-4
TCM-X100AL
311
312
310
323
324
322
321
316
319
318
317
320
311
312
310
311
312
310
305
306
304
302
303
MODEL TCM-X100
0107-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
99
H-4
302 630 000 0252 SENSOR,PHOTO 2 BPH79,BPH80 765H--010-302
303 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 765H--010-303
304 411 088 9005 WASHER F 3X6X0.5 8 765H--010-304
305 411 086 4408 WASHER SPR 3 4 765H--010-305
306 411 040 7803 SCR PAN 3X12 4 765H--010-306
310 630 001 0237 WASHER 7 765H--010-310
311 411 141 3001 WASHER SPR 6 7 765H--010-311
312 630 000 7886 BOLT,HEX-SCT 7 765H--010-312
314 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 765H--010-314
316 630 097 8223 BRACKET(TB) 1 765H--010-316
317 630 001 0237 WASHER 4 765H--010-317
318 630 000 7893 BOLT,HEX-SCT 4 765H--010-318
319 411 141 3001 WASHER SPR 6 4 765H--010-319
320 630 096 5087 SHAFT 1 765H--010-320
321 630 049 6123 STAY 1 765H--010-321
322 411 141 4305 WASHER V 6X12.5X1.6 2 765H--010-322
323 411 141 3001 WASHER SPR 6 2 765H--010-323
324 630 000 7909 BOLT,HEX-SCT 2 765H--010-324
MODEL TCM-X100
0212-002
100
R ࠦࡦࡌࠕㇱ R CONVEYOR SECTION

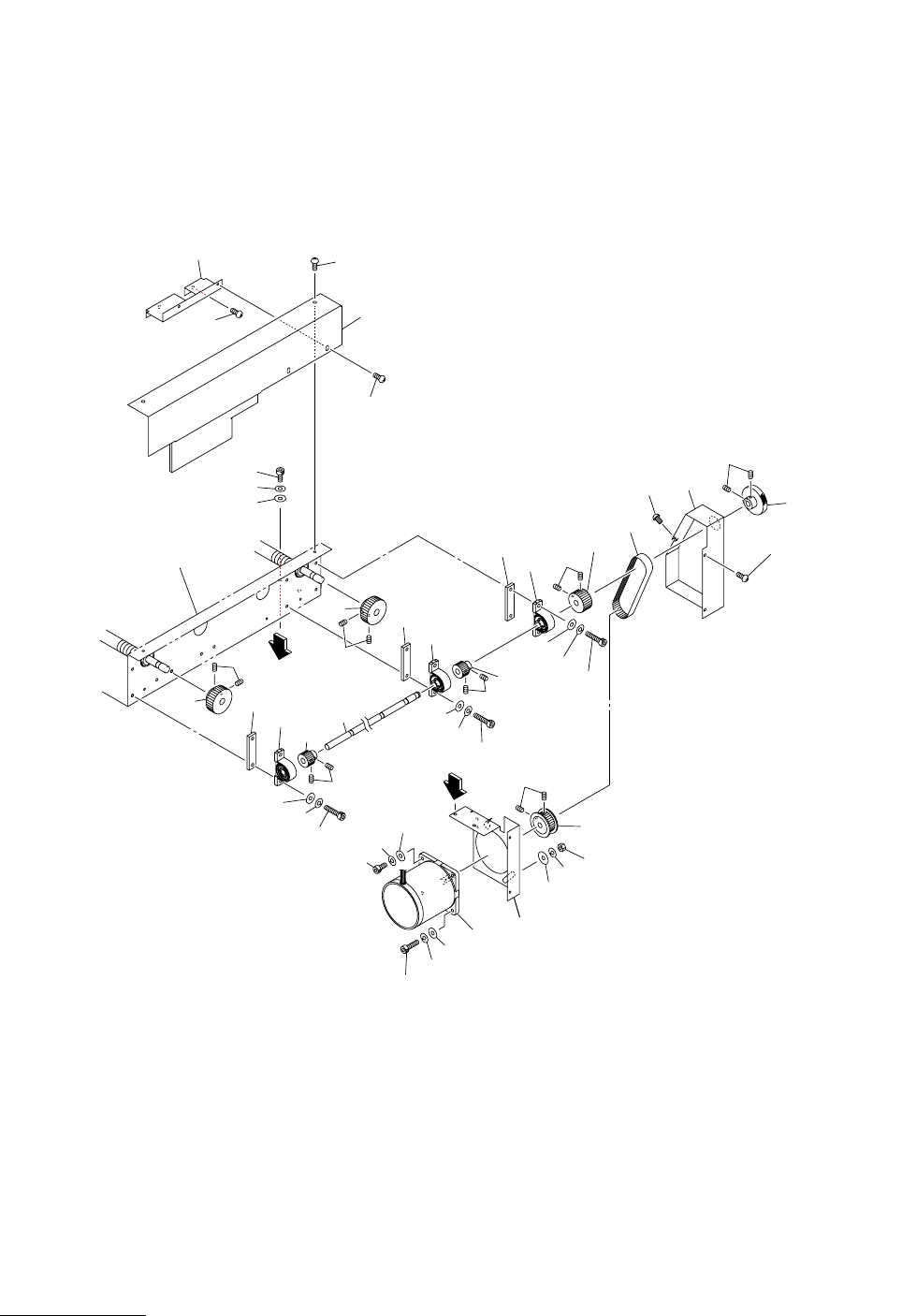

Fig. H-5 ࠦࡦࡌࠕ㚟േㇱ Conveyor Width Control Driver
435
402
407
406
404
405
403
402
401
407
406
407
406
405
404
408
409
410
408
412
411
427
428
431
430
429
409
410
408
409
410
426
422
413
433
See Fig.H-1
Key No.1
432
423
424
421
419
418
417
425
418
419
420
401
A
A
Fig.H-5
TCM-X100-002
416
415
414
433
433
429
