MODEL TCM-X100
0107-001
130
XY ࠹࡯ࡉ࡞ㇱ XY TABLE SECTION
Fig. JD-4 XY ࠪࡘ࡯࠻ࡌ࡯ࠬ XY Chute Base
Fig.JD-4
TCM-X100AL
310
313
315
304
303
310
313
315
305
317
314
318
321
301
315
313
309
302
308
307
306
See Fig.JC-1
Key No.10
See Fig.JD-7
Key No.622
See Fig.JD-1
Key No.33
See Fig.JC-1
Key No.10
See Fig.JC-1
Key No.9
See Fig.JC-1
Key No.9
315
313
309
308
312
321
305
312
308
324
314
322
322
314
324
323
314
324
317
314
318
324
314
323
See Fig.JD-7
Key No.622
308
MODEL TCM-X100
0107-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
131
JD-4
301 630 064 5811 PLATE 1 765JD-010-301
302 630 064 5828 PLATE 1 765JD-010-302
303 630 093 5790 BRACKET 1 765JD-010-303
304 630 093 5806 BRACKET 1 765JD-010-304
305 630 093 5813 BRACKET 2 765JD-010-305
306 630 096 7340 FRAME 1 765JD-010-306
307 630 096 7357 FRAME 1 765JD-010-307
308 630 053 8106 MECH PARTS (STOP PINS) 4 765JD-010-308
309 630 000 7503 BOLT,HEX-SCT 4 765JD-010-309
310 630 000 7510 BOLT,HEX-SCT 8 765JD-010-310
312 630 008 1053 SET SCREW 2 765JD-010-312
313 411 141 2806 WASHER SPR 3 12 765JD-010-313
314 411 141 2905 WASHER SPR 4 16 765JD-010-314
315 411 141 3902 WASHER V 3X7X0.5 12 765JD-010-315
317 630 000 7640 BOLT,HEX-SCT 4 765JD-010-317
318 411 141 5906 WASHER F 4X8X0.8 4 765JD-010-318
321 630 061 1434 SHEET 2 765JD-010-321
322 630 000 7633 BOLT,HEX-SCT 8 765JD-010-322
323 630 000 7688 BOLT,HEX-SCT 4 765JD-010-323
324 411 141 4008 WASHER V 4X9X0.8 12 765JD-010-324
MODEL TCM-X100
0212-002
132
XY ࠹࡯ࡉ࡞ㇱ XY TABLE SECTION

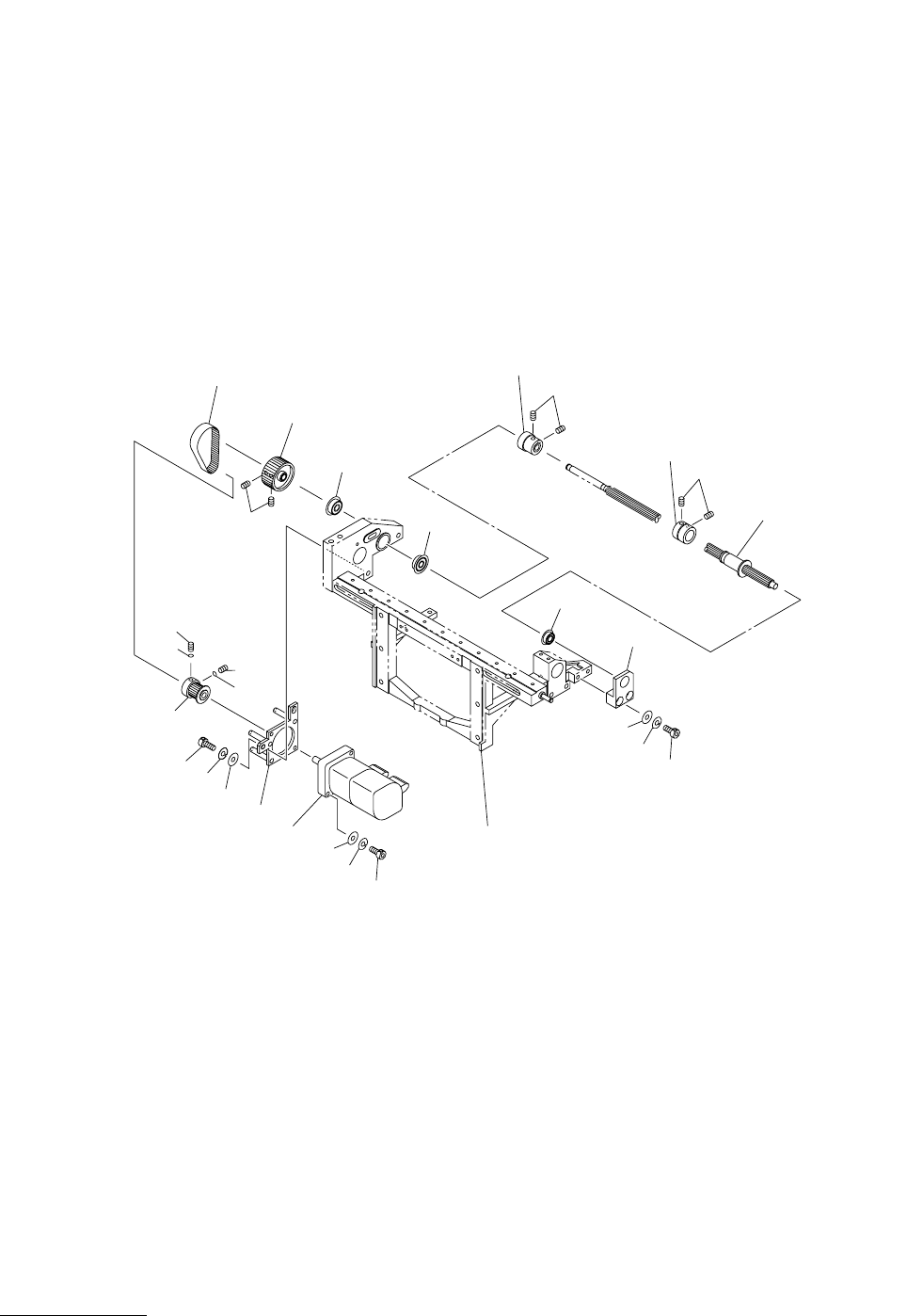

Fig. JD-5
XY ࠪࡘ࡯࠻ࡌ࡞࠻㚟േㇱ
XY Chute Belt Driver
Fig.JD-5
TCM-X100-002
See Fig.JD-4
Key No.306
402
408
413
411
412
428
423
426
420
437
437
420
420
414
434
See Fig.JD-2
Key No.109
425
422
435
420
433
436
432
407
407
430
422
429
