MODEL TCM-X100 0212-002 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 191 L-4 301 630 093 1938 S T A Y 1 765L--010-301 302 41 1 141 4107 WA SH E R V 5X 1 0 X 1 2 765L--010-302 303 41 1 141 6705 WAS HE R S PR 5 2 765L…
MODEL TCM-X100
0212-002
190
ᧄㇱ MAIN BODY SECTION
Fig. L-4 ࠹ࡊࠛࡦ࠼ᬌㇱ Tape End Detector
304
303
302
301
341
342
343
344
333
334
See Fig.L-1
Key No.12
See Fig.E-2
Key No.123
335
331
333
334
335
309
308
307
306
305
310
Fig.L-4
TCM-X100J-002
4797S-002
TCM-X100-002
MODEL TCM-X100
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
191
L-4
301 630 093 1938 STAY 1 765L--010-301
302 411 141 4107 WASHER V 5X10X1 2 765L--010-302
303 411 141 6705 WASHER SPR 5 2 765L--010-303
304 630 000 7800 BOLT,HEX-SCT 2 765L--010-304
305 630 052 1948 STAY 1 765L--010-305
306 411 141 4107 WASHER V 5X10X1 2 765L--010-306
307 411 141 6705 WASHER SPR 5 2 765L--010-307
308 630 000 7756 BOLT,HEX-SCT 2 765L--010-308
309 630 092 8693 ASSY,SENSOR,PELEC 1 BPH34 Amp 765L--010-309
310 630 004 2108 SENSOR,PELEC 1 BPH34 765L--010-310
331 630 116 5509 COVER 1 765L--010-331
333 630 000 7756 BOLT,HEX-SCT 7 765L--010-333
334 411 141 6705 WASHER SPR 5 7 765L--010-334
335 411 141 4107 WASHER V 5X10X1 7 765L--010-335
341 630 095 7938 BRACKET 1 765L--010-341
342 411 141 4107 WASHER V 5X10X1 2 765L--010-342
343 411 141 6705 WASHER SPR 5 2 765L--010-343
344 630 000 7756 BOLT,HEX-SCT 2 765L--010-344
MODEL TCM-X100
0212-002
192
ᧄㇱ MAIN BODY SECTION

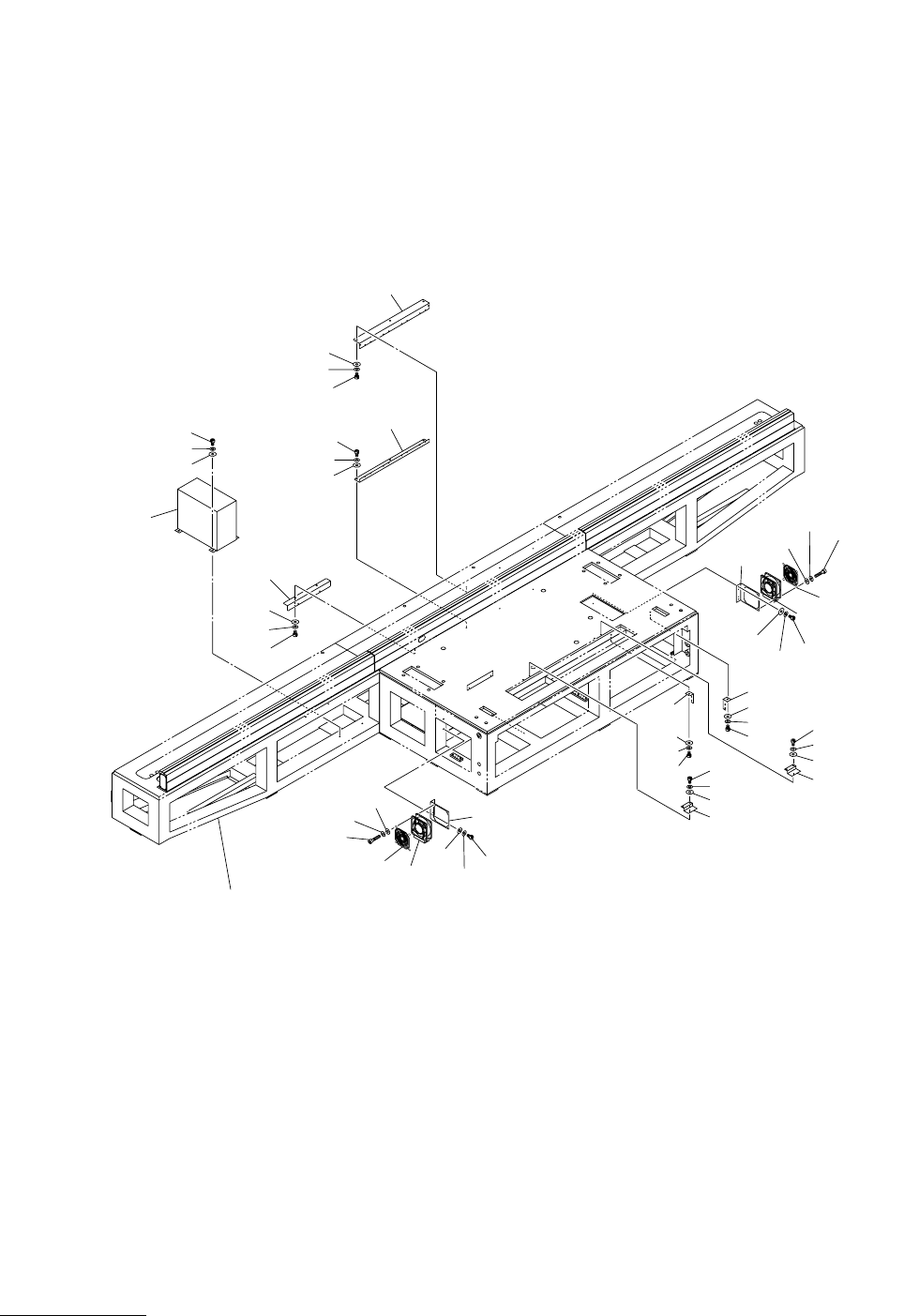

Fig. L-6 ᧄ಄ළࡈࠔࡦ Machine Cooling Fan
Fig.L-6
TCM-X100-002
534
533
535
532
503
502
504
534
533
535
532
503
502
504
528
528
503
502
504
527
516
515
514
503
502
504
503
504
520
521
523
517
518
516
515
514
See Fig.L-1
Key No.9
See Fig.B-1
Key No.29
522
502
503
502
504
523
517
518
513
512
513
527
512
