1_DEK Calibration - 第6页

2-7 点 Step 直到出 现 Mark 点识别画面， 机器 会分四次识别 钢网四个角上 的点， 调 整 XY 坐标将点移到橙色 框内 （ Fiducial S etup 可 调整识别参数 ） 2- 8 到此 画面机器将识 别钢网和板子上的一 对点， Scn.F id Setup 设置钢网点的识 别参数， Bid .Fid Set up 设置 板子 点的识别参数。 调整后的识别分 数应大于 800.

100%1 / 14

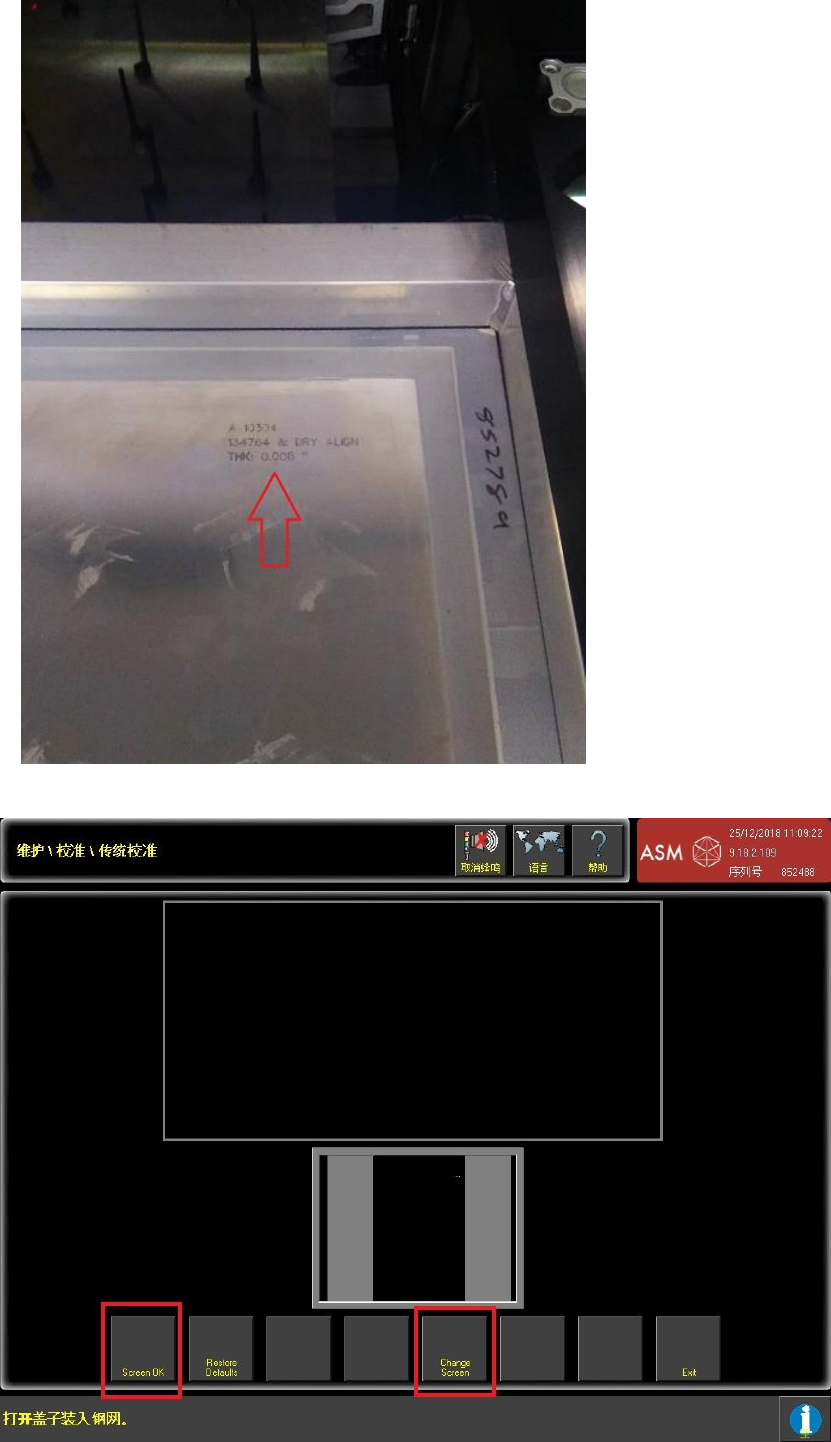

2-4 点 Change Screen 装载钢网
2-5 点 Screen OK.再点 Confirm 确认

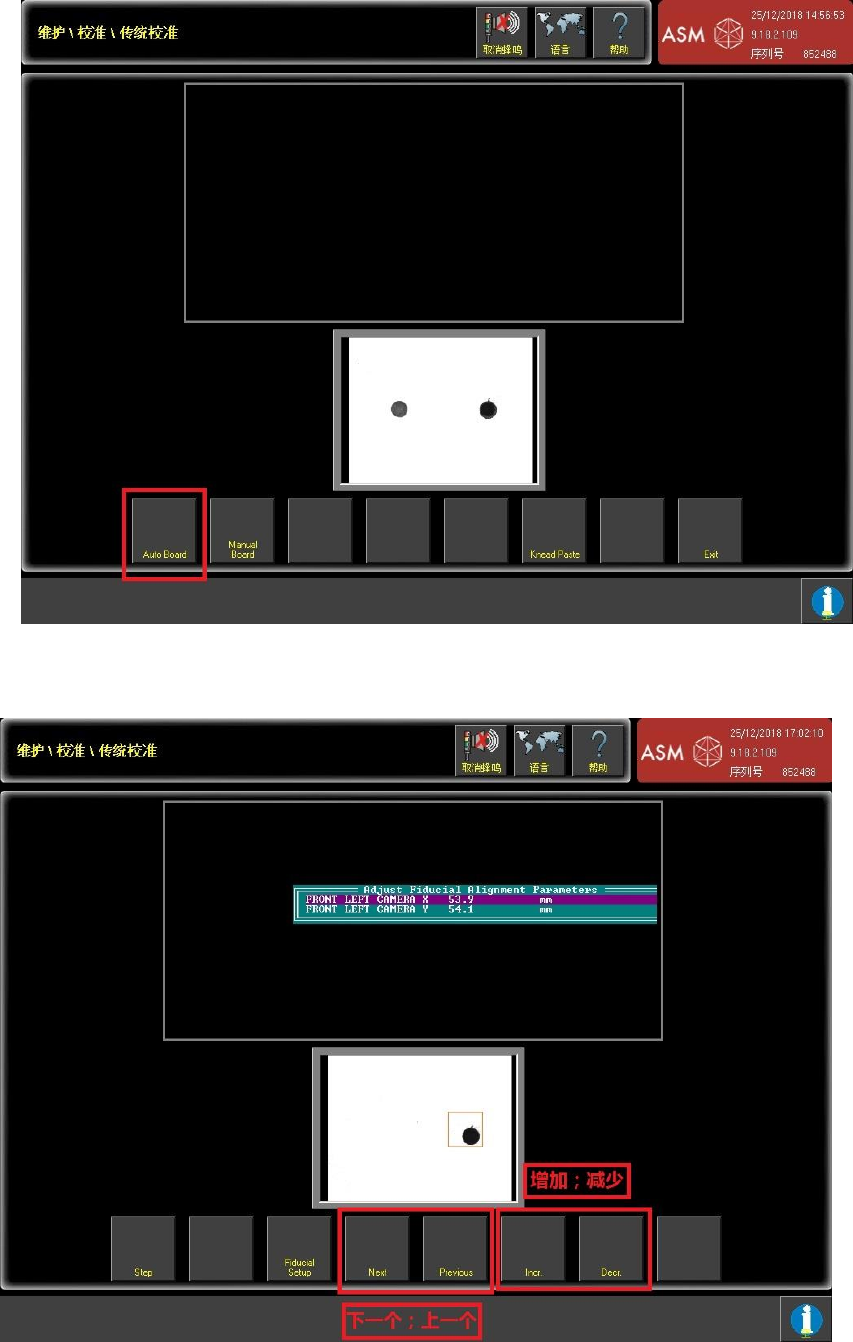

2-6 点 Auto Board 装载板子
2-7 点 Step 直到出现 Mark 点识别画面，机器会分四次识别钢网四个角上的点，调整 XY 坐标将点移到橙色框内
（Fiducial Setup 可调整识别参数）

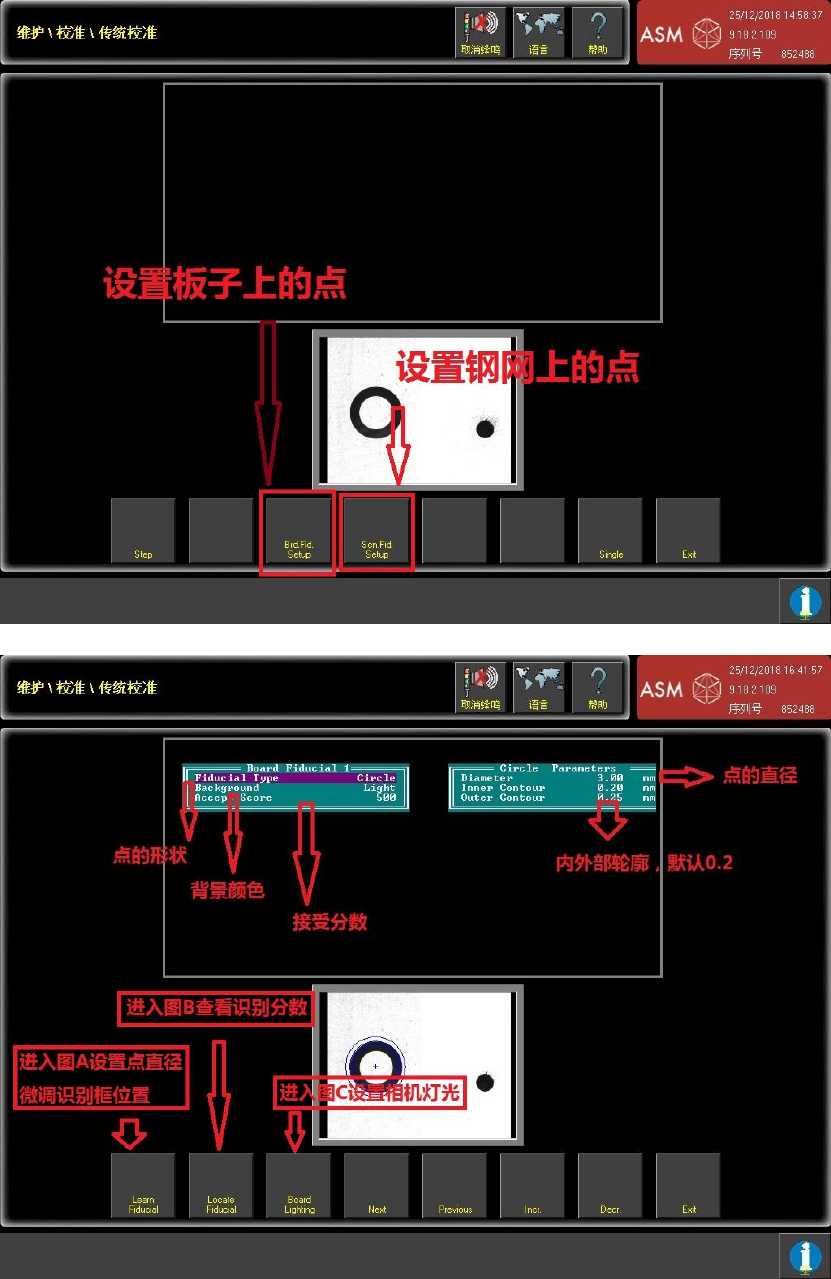

2-8 到此画面机器将识别钢网和板子上的一对点，Scn.Fid Setup 设置钢网点的识别参数，Bid.Fid Setup 设置板子
点的识别参数。调整后的识别分数应大于 800.
