2 Bezpečnost práce Provozní návod E by SIPLACE 2.2 Výstražné štítky Od verze softwaru SC 712.1 Vydání 05/2019 44 Obr. 2.2 - 4 Výstražný štítek na automatu (jednostranný) – stano viště 2 – obr. chybí (1) Výstražný štít ek…
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.2 Výstražné štítky
43

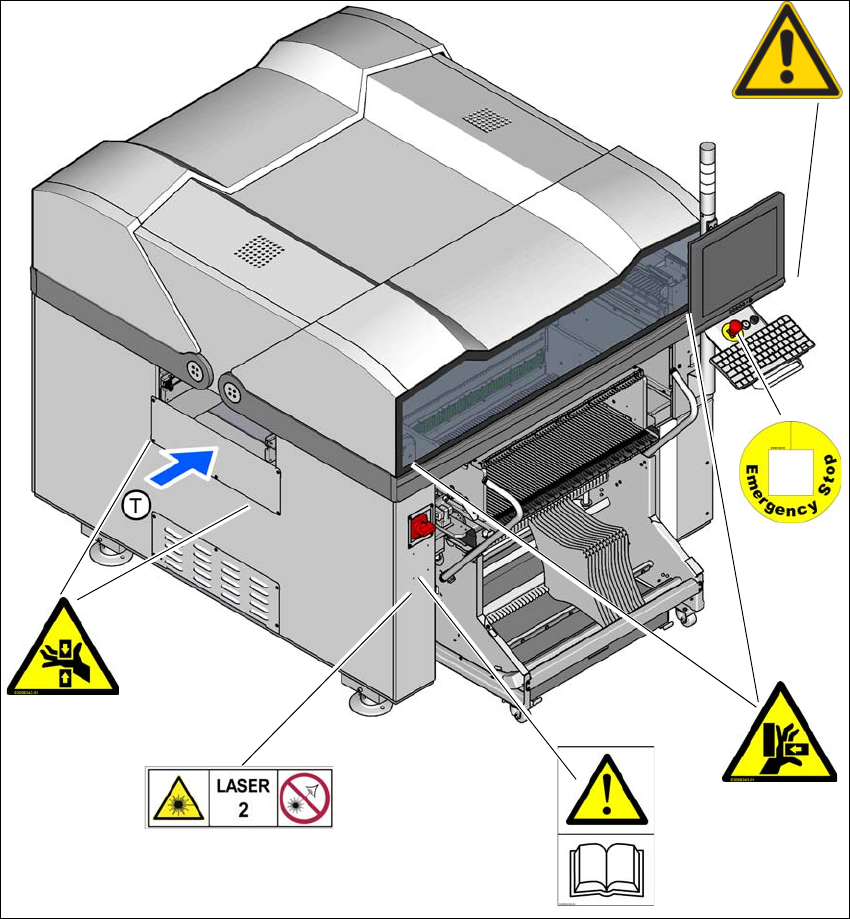

Obr. 2.2 - 3 Výstražný štítek na automatech (jednostranných) - stanoviště 1
– W201, č. výrobku 03009338-01
– W203, č. výrobku 03009342-01
– W204, č. výrobku 03009343-01
– W209, č. výrobku 03009349-01
– Třída laseru 2, č. výrobku 03134118-01
– W-obecná-údržba, výstražný štítek na monitoru dodavatele
(T) Směr transportu desky
W 209
W 204
W 203
W-obecná-údržba
W 201
Třída laseru 2
2 Bezpečnost práce Provozní návod E by SIPLACE
2.2 Výstražné štítky Od verze softwaru SC 712.1 Vydání 05/2019
44

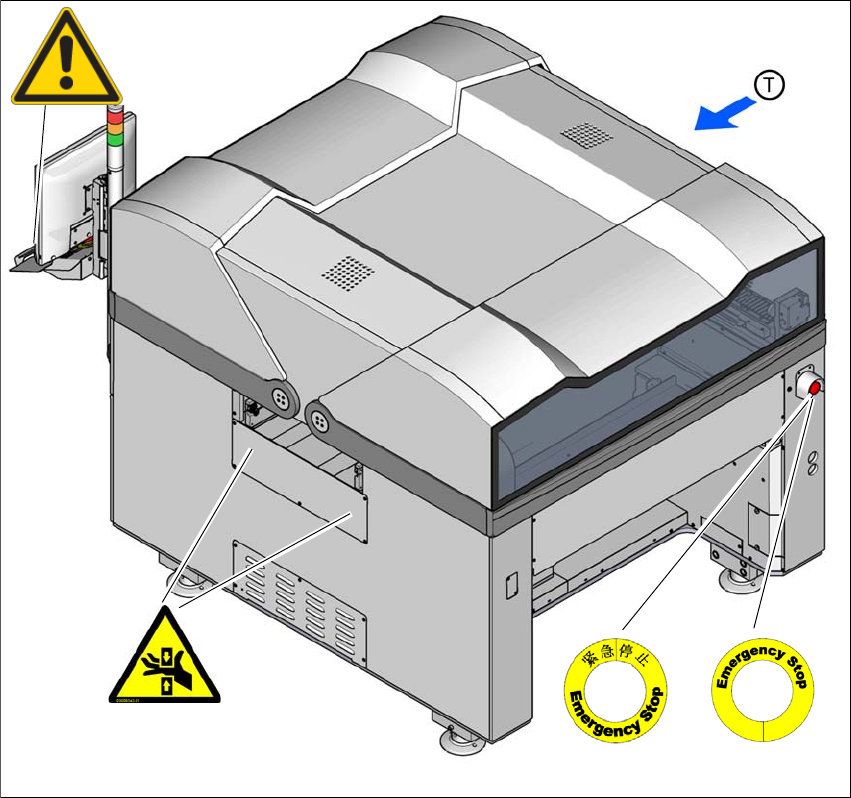

Obr. 2.2 - 4 Výstražný štítek na automatu (jednostranný) – stanoviště 2 – obr. chybí
(1) Výstražný štítek EMS (Čína), č. výrobku 03113523-01
nebo
(2) Výstražný štítek EMS (USA), č. výrobku 03113900-01
(T) Směr transportu desky
– W203, č. výrobku 03009342-01
– W-obecná-údržba, výstražný štítek na monitoru dodavatele
1
2
W-obecná-údržba
W 203
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.2 Výstražné štítky
45
2
2.2.1.1 Výstražný štítek W201
2
W201 na obr. 2.2 - 1 na straně 41, č. výrobku 03009338-01
Počet na automat:
E by SIPLACE dvoustranný: 1 2
E by SIPLACE jednostranný: 1 2
2.2.1.2 Výstražný štítek třída laseru 2
2
Třída laseru 2 na obr. 2.2 - 1 na straně 41 a 2.2 - 3 na straně 43, č. výrobku 03134118-01
Počet na automat:
E by SIPLACE dvoustranný: 1 2
E by SIPLACE jednostranný: 1 2
VÝSTRAHA
Nebezpečí poškození výstražných štítků!
Výstražné štítky mohou být poškozeny nebo zničeny agresivními čisticími prostředky nebo rozpouš-
tědly.
Výstražné štítky nečistěte ostrými čistícími prostředky nebo ředidly.
Chybějící, poškozené nebo nečitelné výstražné štítky vždy nahraďte.
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
BEZPEČNÝ PROVOZ STROJE
Předpokladem pro bezpečný provoz stroje je znalost a dodržo-
vání provozního návodu a bezpečnostních pokynů.
2
2
2
LASEROVÉ ZÁŘENÍ
třída laseru 2
Ve smyslu IEC 60825-1:2014
Nedívejte se do paprsku!
