3 Technické údaje a k onstrukční skupiny Provozní návod E by SIPL ACE 3.3 Rozměry a hmotnost Od verze softwaru SC 712.1 Vydání 05/2019 112 3.3.3 Výška vyklopeného ochranného krytu 3 Obr. 3.3 - 6 Výška vyklopeného ochrann…
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.3 Rozměry a hmotnost
111
3

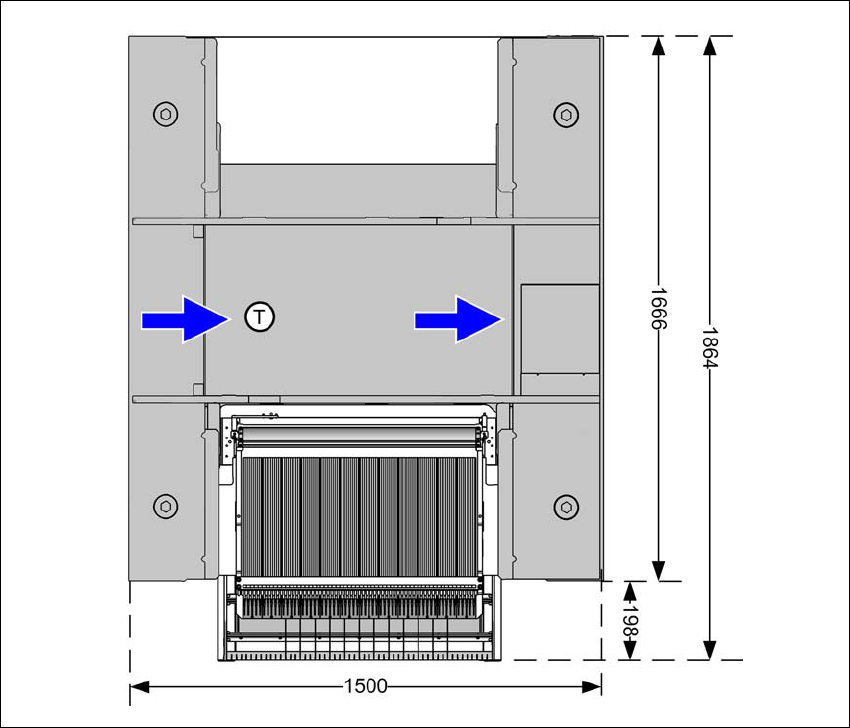

Obr. 3.3 - 5 Rozměry E by SIPLACE jednostranného s pevným stolem
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.3 Rozměry a hmotnost Od verze softwaru SC 712.1 Vydání 05/2019
112

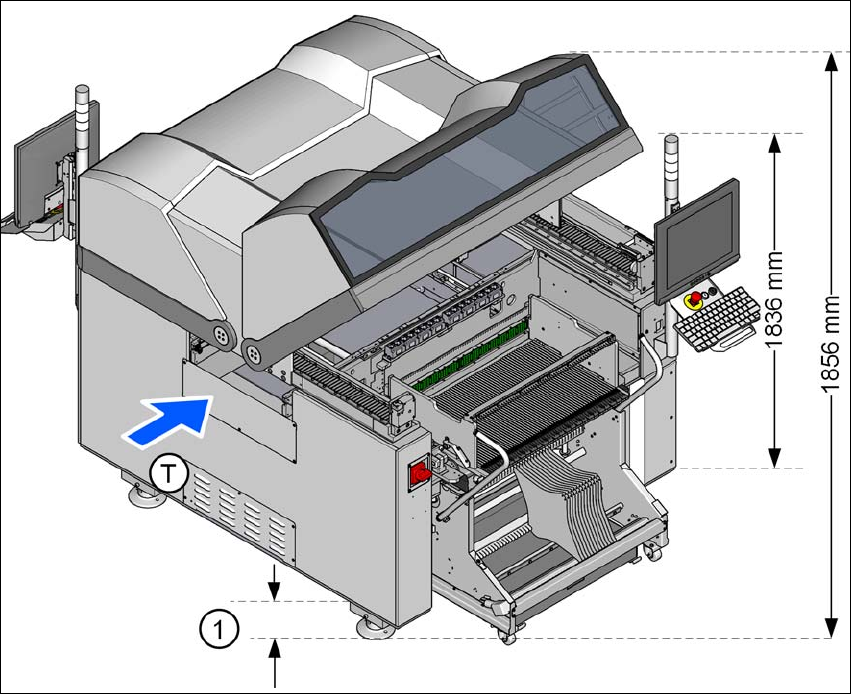

3.3.3 Výška vyklopeného ochranného krytu
3
Obr. 3.3 - 6 Výška vyklopeného ochranného krytu - rozměry v milimetrech
Zadané rozměry se vztahují na max. transportní výšku desky 950 mm.
(1) Výška se mění dle nastavené transportní výšky desky
– pro transportní výšku desky 900 mm = 137 mm ± 15 mm: 1806 mm
– pro transportní výšku desky 930 mm = 167 mm ± 15 mm: 1836 mm
– pro transportní výšku desky 950 mm = 187 mm ± 15 mm: 1856 mm
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.3 Rozměry a hmotnost
113
3.3.4 Odstup při manévrování pro měnicí stůl
3
Obr. 3.3 - 7 Odstup při manévrování pro měnicí stůl na automatu E by SIPLACE
Manipulační poloměr "R" pro měnicí stůl na automatu E by SIPLACE je:
3
3
Stanoviště 1 / stanoviště 2
Manipulační poloměr R 700 mm
Vzdálenost L1: Střed stroje na vnějším okraji měnicího stolu 1205 mm
Vzdálenost L2: Střed stroje k stěně 1905 mm
