3 Technické údaje a k onstrukční skupiny Provozní návod E by SIPL ACE 3.3 Rozměry a hmotnost Od verze softwaru SC 712.1 Vydání 05/2019 114 3.3.5 Těžiště 3.3.5.1 Těžiště stroje 3 Obr. 3.3 - 8 Těžiště pro automaty E by SIP…
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.3 Rozměry a hmotnost
113
3.3.4 Odstup při manévrování pro měnicí stůl
3
Obr. 3.3 - 7 Odstup při manévrování pro měnicí stůl na automatu E by SIPLACE
Manipulační poloměr "R" pro měnicí stůl na automatu E by SIPLACE je:
3
3
Stanoviště 1 / stanoviště 2
Manipulační poloměr R 700 mm
Vzdálenost L1: Střed stroje na vnějším okraji měnicího stolu 1205 mm
Vzdálenost L2: Střed stroje k stěně 1905 mm
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.3 Rozměry a hmotnost Od verze softwaru SC 712.1 Vydání 05/2019
114
3.3.5 Těžiště
3.3.5.1 Těžiště stroje
3
Obr. 3.3 - 8 Těžiště pro automaty E by SIPLACE v milimetrech
Souřadnice X 0 mm
Souřadnice Y 0 mm
Souřadnice Z 721 mm
Tyto souřadnice těžiště platí pro automaty při transportní výšce desek 900 mm.
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.4 Přehled konstrukčních skupin
115
3.4 Přehled konstrukčních skupin
3.4.1 Přehled dvoustranných konstrukčních skupiny E by SIPLACE
3
3

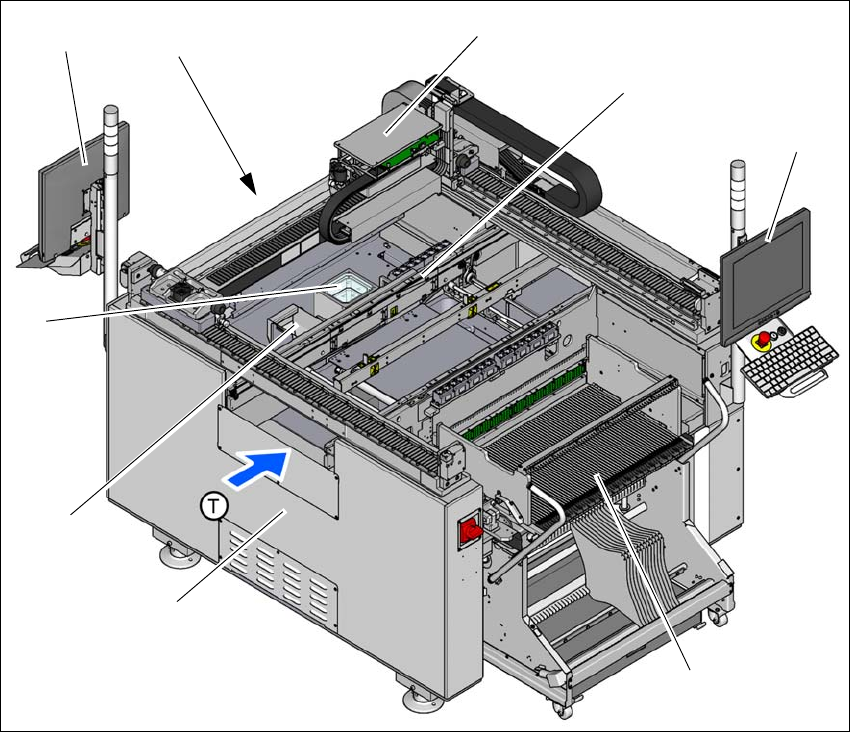

Obr. 3.4 - 1 Automat E by SIPLACE dvoustranný - Přehled konstrukčních skupin
(1) Základní modul
(2) Odhazovací nádoba
(3) Stacionární kamery (volitelně)
(4) Monitor s klávesnicí (2x) na stanovišti 2 (volitelně)
(5) Stanoviště 2 se vtahovacím zařízením, ořezávačkou pásu, vodicím kanálem pro prázdné
pásy
(6) Portál s osazovací hlavou (dle konfigurace)
(7) Transport desek (transport po jednom)
(8) Monitor s klávesnicí (2x) na stanovišti 1
(9) Měnicí stůl na stanovišti 1
(T) Směr transportu desky
(1)
(6)
(7)
(8)
(9)
(4)
(5)
(3)
(2)
