Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.5 Osazovací hlava
121
3.5.2 SIPLACE CP12 pro vysokorychlostní osazování
Číslo výrobku 03082532-xx, SIPLACE CP12
Číslo výrobku 03101672-xx, Kamera na součástky, typ 30 GigE
3

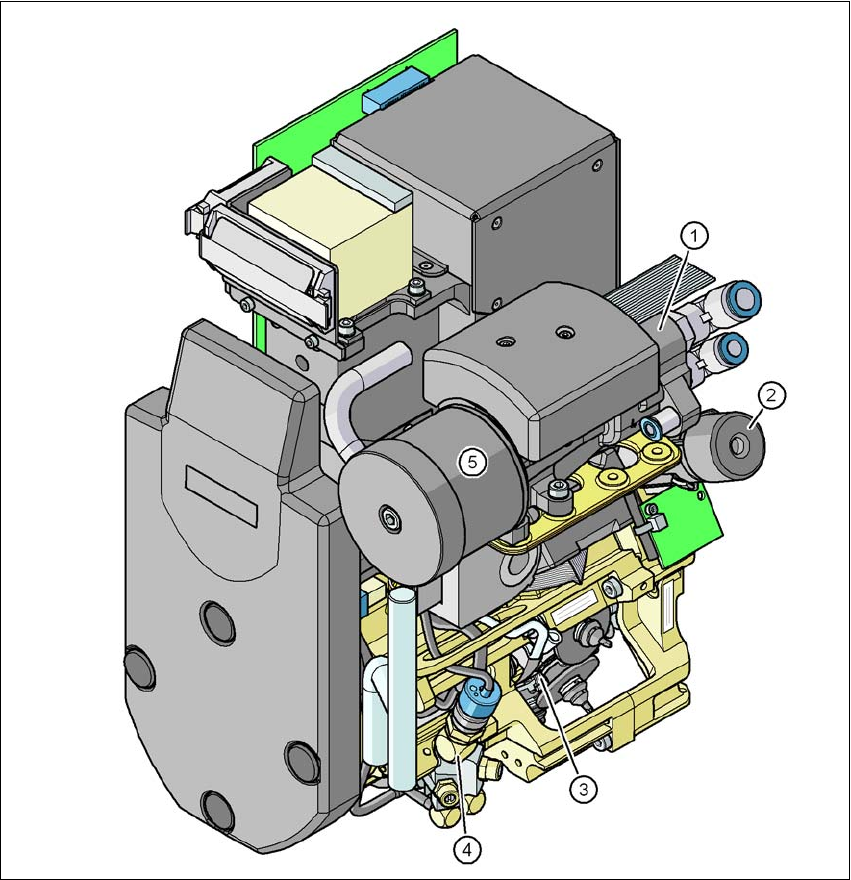

Obr. 3.5 - 3 SIPLACE CP12 - Funkční skupiny, část 1
3
(1) Vývěva
(2) Otáčecí stanice, osa DP
(3) Hvězdice s 12 pinolami, hvězdicová osa
(4) Regulační ventil stlačeného vzduchu
(5) Tlumič hluku
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.5 Osazovací hlava Od verze softwaru SC 712.1 Vydání 05/2019
122
3
Obr. 3.5 - 4 SIPLACE CP12 - Funkční skupiny, část 2
3
(1) Deska mezilehlého rozdělovače (pod krytem)
(2) Pohon hvězdice – motor DR
(3) Motor osy Z
(4) Servopohon ventilu
(5) Kamera na součástky, typ 30 GigE
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.5 Osazovací hlava
123
3.5.2.1 Popis
SIPLACE CP12 pracuje na principu Collect&Place. To znamená, že během jednoho cyklu je z
osazovací hlavy odebráno dvanáct součástek, ty jsou na cestě k osazovací pozici opticky centro-
vány a otočeny do potřebné osazovací polohy. Potom součástku za pomoci regulovaného ofuko-
vacího vzduchu osadí jemně a přesně na desku tištěných spojů. Na rozdíl od klasických
nastřelovačů čipů rotuje dvanáct pipet na SIPLACE CP12 kolem horizontální osy. Tím se ušetří
nejen místo: Díky menšímu průměru vznikají na rozdíl od běžných nastřelovačů čipů podstatně
menší odstředivé síly. To do značné míry snižuje nebezpečí, že dojde při transportu k posunutí
konstručních dílů.
A existuje ještě další výhoda: Doba cyklu u SIPLACE CP12 je pro všechny konstrukčních díly stej-
ná, takže je osazovací výkon nezávislý na velikosti součástek.
3.5.2.2 Senzor odhazovací nádoby na součástky
Číslo výrobku 03103405-xx Senzor odhazovací nádoby na součástky
Senzor odhazovací nádoby na součástky kontroluje, zda nádoba sedí správně ve svém držáku.
– Pokud není odhazovací nádoba na součástky správně nasazena, nelze automat spustit.
– Pokud odhazovací nádoba na součástky během osazovacího procesu vyskočí ze svého dr-
žáku, je automat ihned zastaven, protože hrozí kolize hlav.
Každá odhazovací nádoba je kontrolována vlastním senzorem.
