Provozní návod E by SIPLACE 3 Tec hnické údaje a konstrukční skup iny Od verze softwaru SC 712.1 Vydání 05/2019 3.5 Osazovací hlava 125 3.5.3 SIPLACE CP6 pro vyso korychlostní IC osazování Číslo výrobku 03105986-xx, SIPL…
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.5 Osazovací hlava Od verze softwaru SC 712.1 Vydání 05/2019
124
3.5.2.3 Technické údaje
3
3.5.2.4 Provoz s vývěvou
U SIPLACE CP12 se používá vývěva, aby se vytvořilo efektivní vakuum (viz část 3.5.4, strana
129).

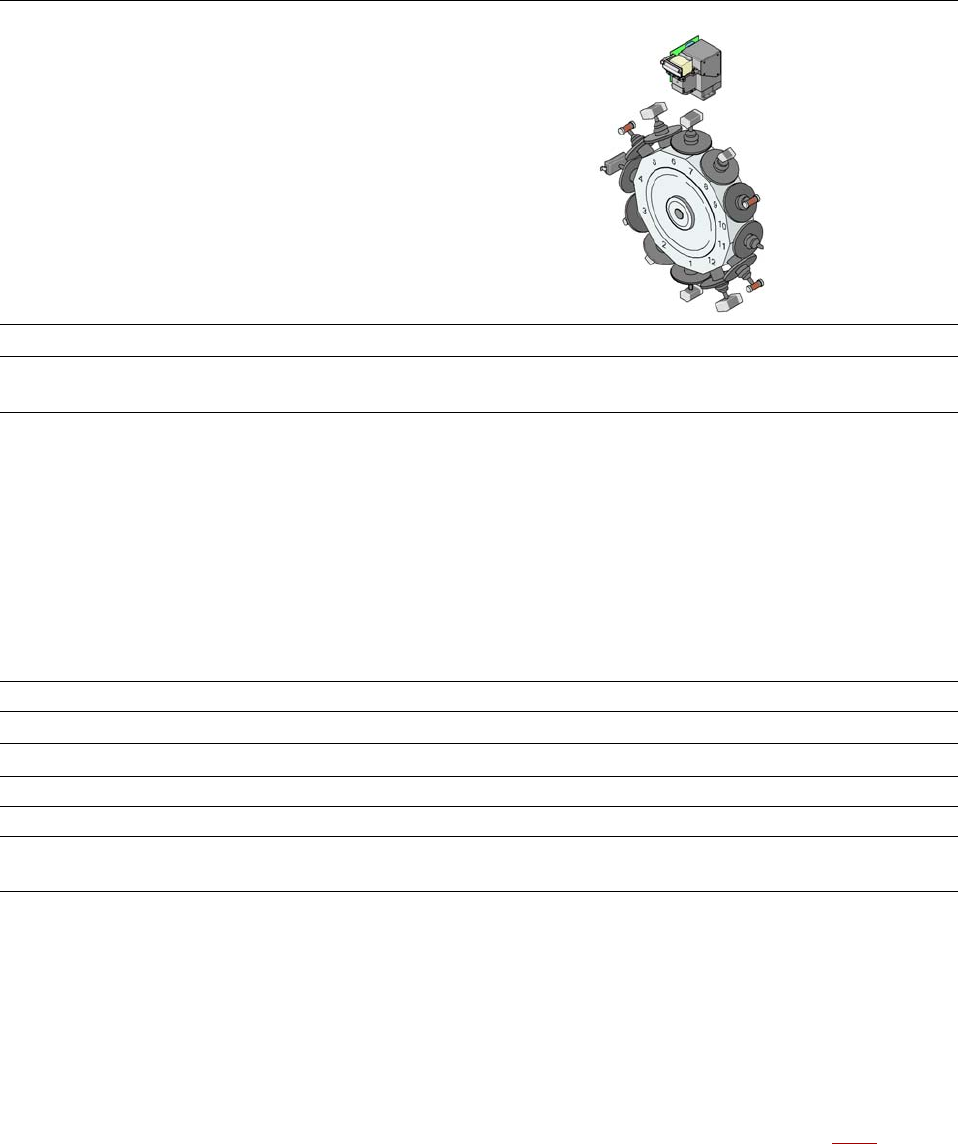

SIPLACE CP12
s kamerou na součástky typ 30 GigE
Spektrumsoučástek
*a
01005až Flip Chip, Bare Die, PLCC44, BGA, µBGA, TSOP, QFP, SO až
SO32, DRAM
Specifikace součástek
max. výška
max. výška s hlavou PP
min. rozteč nožiček
min. šířka nožiček
min. rozteč pájecích bodů
min. průměr pájecích bodů
min. rozměry
max. rozměry
*b
max. hmotnost
7.5 mm
*c
8.5 mm
*d
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 x 0,2 mm²
18,7 x 18,7 mm²
2 g
Typy pipet 30xx
Přesnost na ose X/Y
*e
± 41 μm/3σ
Úhlová přesnost ± 0,5°/3σ
Spektrumsoučástek 98,5%
Osvětlovací roviny 5
Možnosti nastavení osvětlovacích
rovin
256
5
*)a Dbejte prosím na to, že spektrum součástek, které lze osazovat, je ovlivněno Pad geometrií, standardy specifickými pro
zákazníka a tolerancemi balení součástek.
*)b Pro vysoce-objemové osazování 01005 se doporučuje, CP12 vybavit dodatečným krytem 01005, který obsahuje pipety a
segmenty s nízkou sílou nasazení.
*)c S konfigurací jednotlivých hlav.
*)d 19 mm s konfigurací hlav PP a při vzdálenosti pipety.
*)e Hodnota přesnosti byla změřena standardem IPC neutrálním vůči prostředí.
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.5 Osazovací hlava
125
3.5.3 SIPLACE CP6 pro vysokorychlostní IC osazování
Číslo výrobku 03105986-xx, SIPLACE CP6
Číslo výrobku 03101672-xx, Kamera na součástky, typ 30 GigE
3

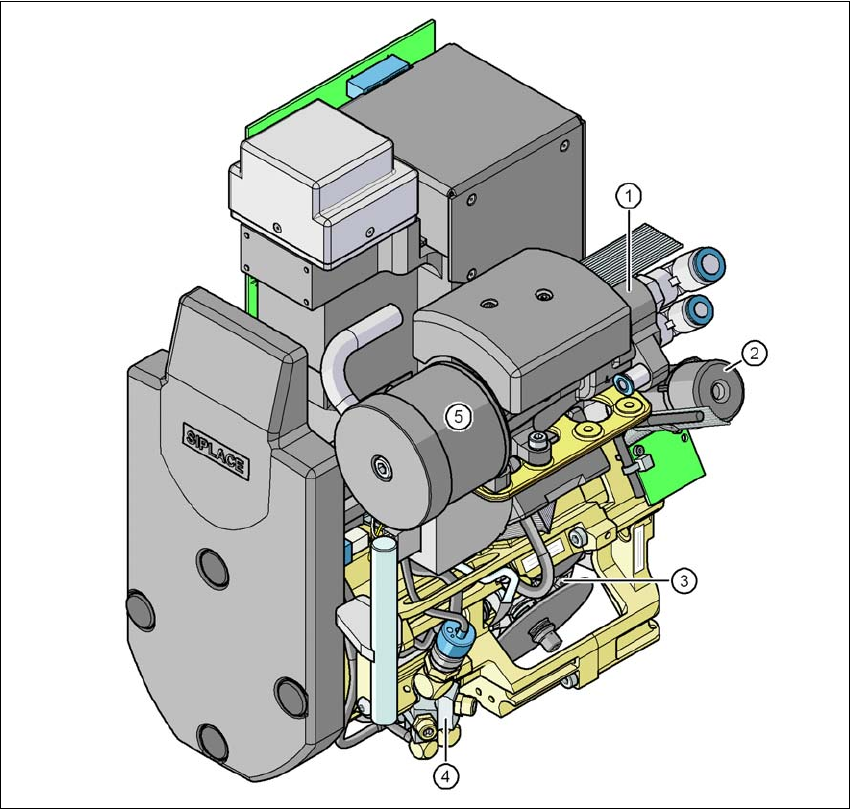

Obr. 3.5 - 5 SIPLACE CP6 - Funkční skupiny, část 1
(1) Vývěva
(2) Otáčecí stanice, osa DP
(3) Hvězdice s 6 pinolami - hvězdicová osa
(4) Regulační ventil stlačeného vzduchu
(5) Tlumič hluku
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.5 Osazovací hlava Od verze softwaru SC 712.1 Vydání 05/2019
126
3

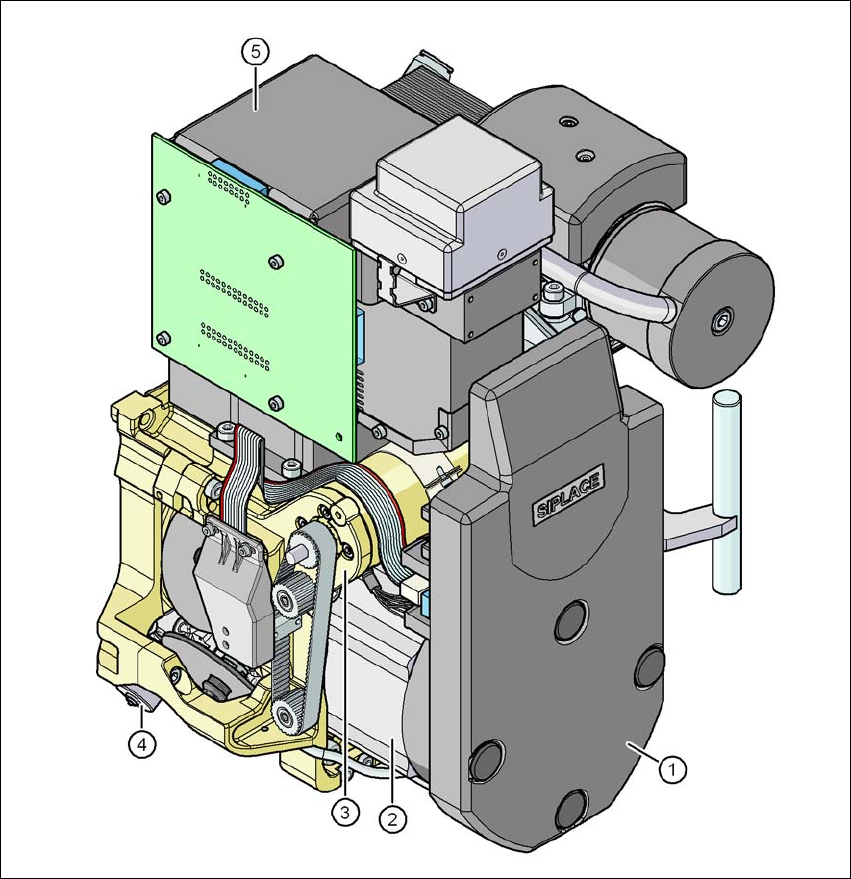

Obr. 3.5 - 6 SIPLACE CP6 - Funkční skupiny, část 2
3
(1) Deska mezilehlého rozdělovače, pod krytem
(2) Pohon hvězdice – motor DR
(3) Motor osy Z
(4) Servopohon ventilu
(5) Kamera na součástky, typ 30 GigE
