3 Technické údaje a k onstrukční skupiny Provozní návod E by SIPL ACE 3.5 Osazovací hlava Od verze softwaru SC 712.1 Vydání 05/2019 128 3.5.3.4 Technické údaje 3 SIPLACE CP6 s kamerou na součástky, typ 30 GigE Spektrum s…
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.5 Osazovací hlava
127
3.5.3.1 Popis
SIPLACE CP6 pracuje na principu Collect&Place. Pomocí digitální kamery na součástky s vyso-
kým rozlišením může SIPLACE CP6 umisťovat součástky o délce hrany 27 mm přesně a velice
rychle. Je proto ideální k použití u produktů s vysokým podílem ICs. Podstatné zvýšení produkce
je možné i v hlavní oblasti použití od PLCC 44 do QFP 208.
3.5.3.2 Senzor odhazovací nádoby na součástky
Číslo výrobku 03103405-xx Senzor odhazovací nádoby na součástky
Senzor odhazovací nádoby na součástky kontroluje, zda nádoba sedí správně ve svém držáku.
– Pokud není odhazovací nádoba na součástky správně nasazena, nelze automat spustit.
– Pokud odhazovací nádoba na součástky během osazovacího procesu vyskočí ze svého dr-
žáku, je automat ihned zastaven, protože hrozí kolize hlav.
Každá odhazovací nádoba je kontrolována vlastním senzorem.
3.5.3.3 Provoz s vývěvou
U SIPLACE CP6 se používá vývěva, aby se vytvořilo efektivní vakuum (viz část 3.5.4, strana 129).
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.5 Osazovací hlava Od verze softwaru SC 712.1 Vydání 05/2019
128
3.5.3.4 Technické údaje
3
SIPLACE CP6
s kamerou na součástky, typ 30 GigE
Spektrumsoučástek
*a
*)a Dbejte prosím na to, že spektrum součástek, které lze osazovat, je ovlivněno Pad geometrií, standardy spe-
cifickými pro zákazníka a tolerancemi balení součástek.
0201 až 27 x 27 mm²
Specifikace součástek
max. výška
min. rozteč nožiček
min. šířka nožiček
min. rozteč pájecích bodů
min. průměr pájecích bodů
min. rozměry
max. rozměry
max. hmotnost
8.5 mm
*b
0,3 mm
0,15 mm
0,25 mm pro součástky< 18 x 18 mm²
0,35 mm pro součástky≥ 18 x 18 mm²
0,14 mm pro součástky< 18 x 18 mm²
0,2 mm pro součástky≥ 18 x 18 mm²
0,6 x 0,3 mm²
27 x 27 mm²
5 g
*)b 19 mm, pokud dojde k odstranění pipety, pouze s konfigurací PP
Typy pipet 38xx, 39xx
Přesnost na ose X/Y
*c
*)c Hodnota přesnosti byla změřena standardem IPC neutrálním vůči prostředí.
± 52,5 μm/3σ
Úhlová přesnost ± 0,225°/3σ
Osvětlovací roviny 5
Možnosti nastavení osvětlovacích
rovin
256
5
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.5 Osazovací hlava
129
3.5.4 Vývěva
Každá hlava Collect&Place (SIPLACE CP14/12/6) disponuje svou vlastní vývěvou, která záso-
buje přidržovací a osazovací okruhy potřebným vakuem. Vývěva pro osazovací hlavy pracuje na
Venturiho principu. Při provozu společně s vývěvou se podstatně sníží spotřeba stlačeného vzdu-
chu hlavy Collect&Place (SIPLACE CP14/12/6). Běžné provozní náklady se sníží podle výše ná-
kladů na energii.
3
3

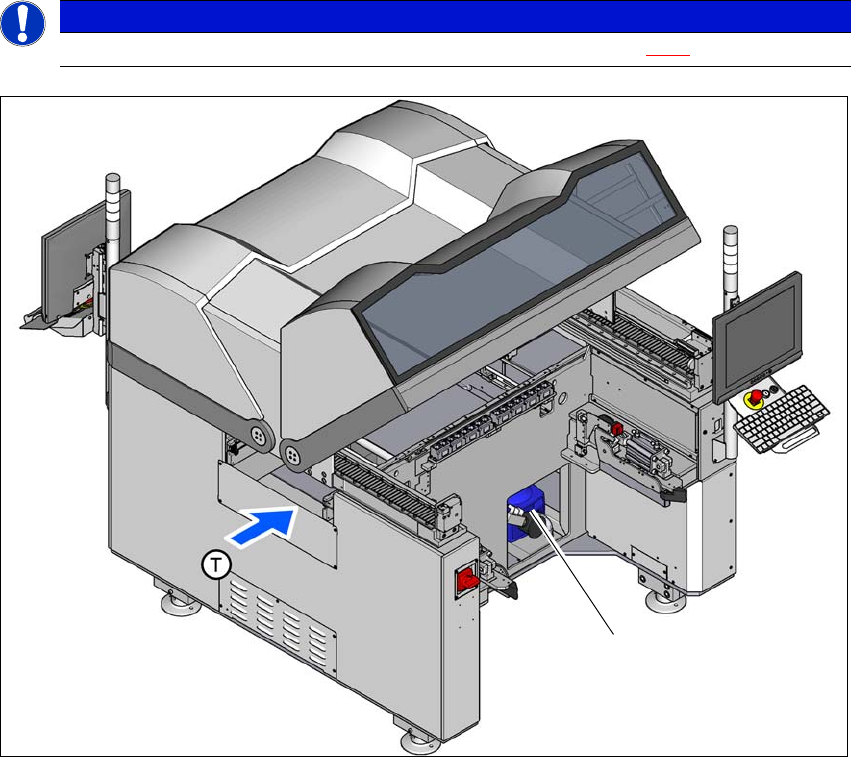

Obr. 3.5 - 7 Poloha vývěvy
(1) Poloha vývěvy
UPOZORNĚNÍ
Hodnoty spotřeby stlačeného vzduchu pro vývěvu najdete v části 3.2.4
na straně 105.
(1)
