Provozní návod E by SIPLACE 3 Tec hnické údaje a konstrukční skup iny Od verze softwaru SC 712.1 Vydání 05/2019 3.5 Osazovací hlava 133 3.5.5.2 Technické údaje SIPLAC E TH se stacionární kamerou typu 36 GigE (Standardní)…
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.5 Osazovací hlava Od verze softwaru SC 712.1 Vydání 05/2019
132

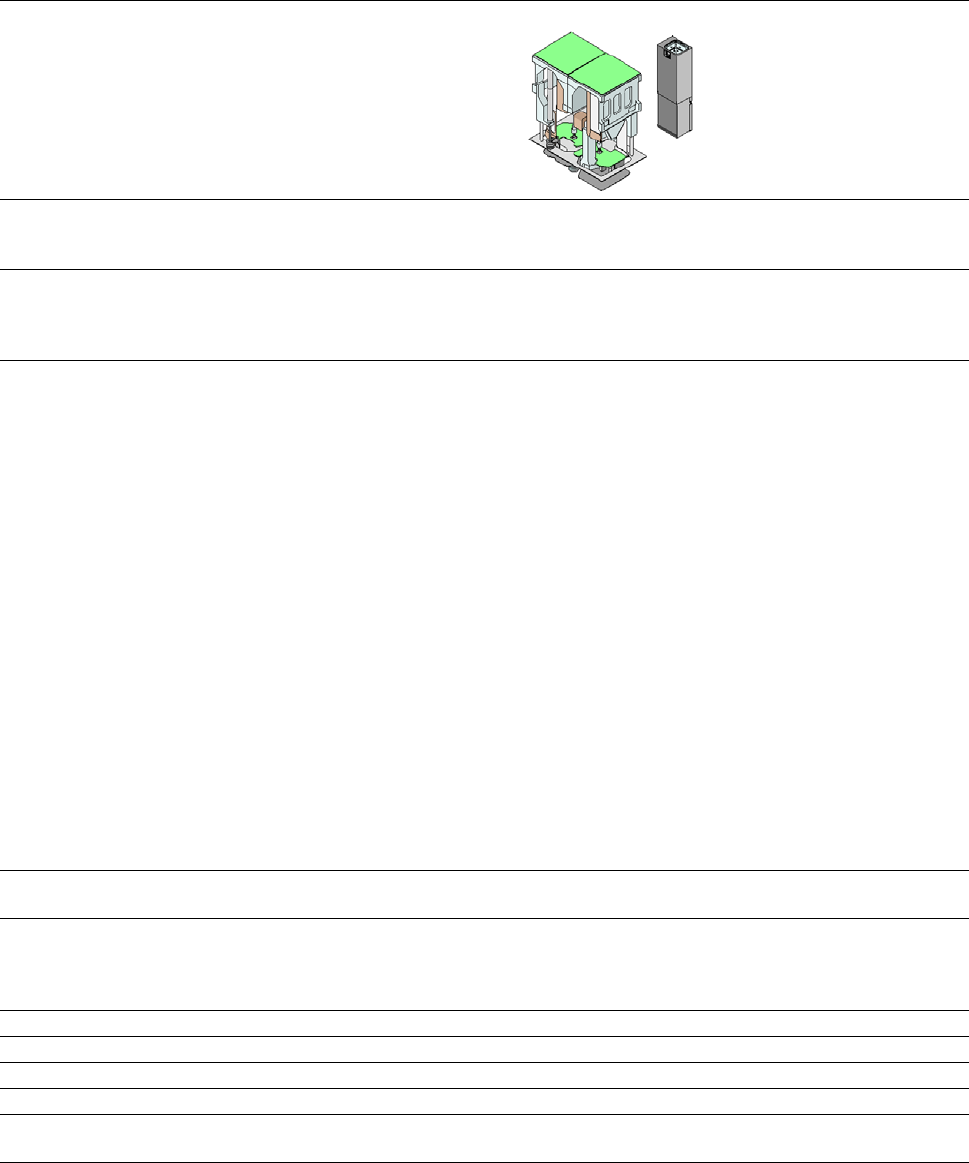

3.5.5.1 Popis
Tuto vysoce moderní hlavu tvoří dvě na sebe napojené osazovací hlavy stejné konstrukce. Obě
hlavy fungují na principu Pick&Place. Hlava SIPLACE TH hodí ke zpracování zvlášť náročných a
velkých součástek. Dvě součástky jsou osazovací hlavou odebrány, na cestě k osazovací pozici
opticky centrovány a otočeny do potřebné osazovací polohy. Potom součástku za pomoci regu-
lovaného ofukovacího vzduchu osadí jemně a přesně na desku tištěných spojů.
Pipety typu 5xx/5xxx byly vyvinuty pro SIPLACE TH. Při použití adaptéru můžete používat také
pipety typu 4xx, 8xx a 9xx.
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.5 Osazovací hlava
133
3.5.5.2 Technické údaje
SIPLACE TH
se stacionární
kamerou typu 36 GigE
(Standardní)
se stacionární
kamerou typu 33 GigE
(Fine Pitch)
se stacionární
kamerou typu 25 GigE
(Flip-Chip)
Spektrumsoučástek
*a
0603 až SO, PLCC,
QFP, BGA, zvláštní sou-
částky, Bare Die, Flip
Chip
0402 až SO, PLCC, QFP,
BGA, zvláštní součástky,
Bare Die, Flip Chip
0201 až SO, PLCC, QFP,
sokly, konektory, BGA,
zvláštní součástky, Bare
Die, Flip Chip, Shield
BE-specifikace
max. výška
min. rozteč nožiček
min. šířka nožiček
min. rozteč pájecích
bodů
min. průměr pájecích
bodů
min. rozměry
max. rozměry
max. hmotnost
*b
25 mm
0,4 mm
0,24 mm
0,56 mm
0,32 mm
1,6 x 0,8 mm²
32 x 32 mm²
(Jednoduché měření)
Při provozu se dvěma
pipetami:
50 mm x 50 mm nebo
69 mm x 10 mm
Při provozu s jednou
pipetou (vícenásobné
měření):
78 mm x 78 mm nebo
110 mm x 10 mm
až 200 mm x 110 mm (s
omezením)
100 g
25 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0mm x 0,5mm
55 mm x 45 mm
(Jednoduché měření)
Při provozu se dvěma pipe-
tami:
50 mm x 50 mm nebo
69 mm x 10 mm
Při provozu s jednou pipe-
tou (vícenásobné měření):
78 mm x 78 mm nebo
110 mm x 10 mm
až 200 mm x 110 mm (s
omezením)
100 g
25 mm
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 mm x 0,3 mm
16 mm x 16 mm
(Jednoduché měření)
55 mm x 55 mm
(vícenásobné měření)
100 g
Programovatelná síla nasa-
zení
1,0–15 N 1,0–15 N 1,0–15 N
Typy pipet
*c
5xx (standardní)
4xx s adaptérem
8xx s adaptérem
9xx s adaptérem
5xx (standardní)
4xx s adaptérem
8xx s adaptérem
9xx s adaptérem
5xx (standardní)
4xx s adaptérem
8xx s adaptérem
9xx s adaptérem
Odstup pipet hlavy P&P 70,8 mm 70,8 mm 70,8 mm
X/Y-přesnost
*d
± 50 µm/3σ ± 50 µm/3σ ± 22 µm / 3σ
Úhlová přesnost ± 0,05°/3σ ± 0,05° / 3σ ± 0,05° / 3σ
Osvětlovací roviny 6 6 6
Možnosti nastavení osvětlo-
vacích rovin
256
6
256
6
256
6
*)a Dbejte prosím na to, že spektrum součástek, které lze osazovat, je ovlivněno Pad geometrií, standardy specifickými pro zá-
kazníka a tolerancemi balení součástek.
*)b Při použití standardních pipet
*)c K dispozici je přes 300 různých typů pipet a 100 typů chapačů, rozsáhlá databáze pipet je k dispozici online.
*)d Hodnota přesnosti SIPLACE se měří při přebíracím testování. Odpovídá podmínkám, které jsou uvedeny v dodacích pod-
mínkách a rozsahu plnění SIPLACE.
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.5 Osazovací hlava Od verze softwaru SC 712.1 Vydání 05/2019
134
3.5.6 SIPLACE PP pro vysoce precizní osazování IC
Číslo výrobku 03097485-xx SIPLACE PP
Číslo výrobku 03112312-xx Stacionární kamera na součástky, typ 36 GigE
3

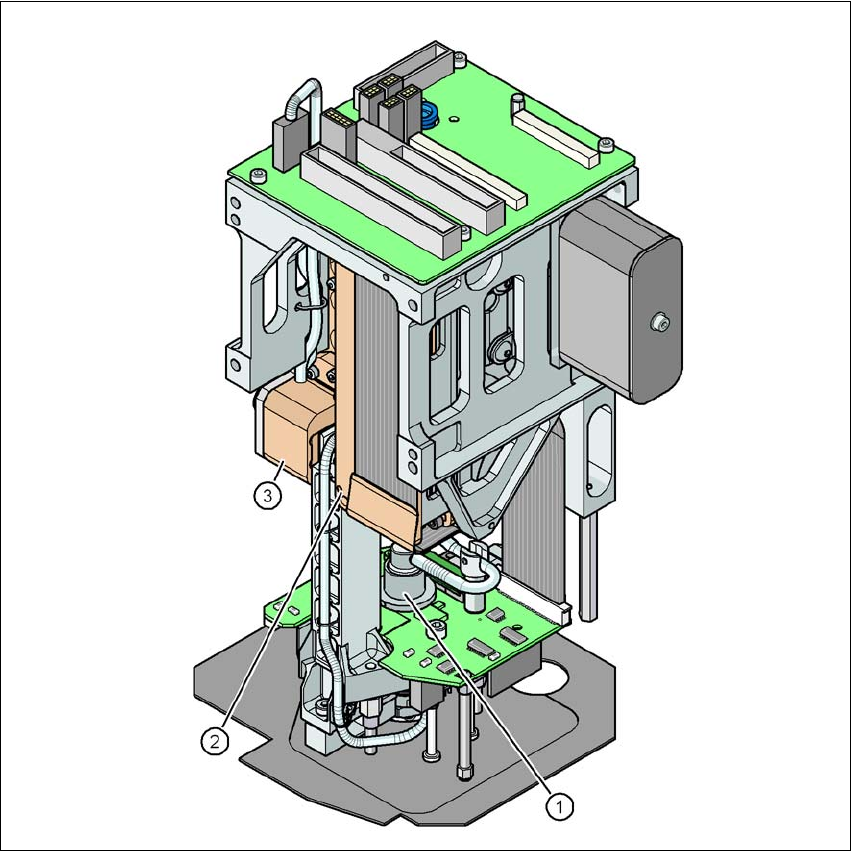

Obr. 3.5 - 9 SIPLACE PP pro vysoce precizní osazování IC
(1) Osa DP
(2) Pohon osy Z
(3) Inkrementální systém měření polohy pro osu Z
