Provozní návod E by SIPLACE 3 Tec hnické údaje a konstrukční skup iny Od verze softwaru SC 712.1 Vydání 05/2019 3.6 Systém transportu d esek 139 3.6.3 Řízení a nastavení šířky 3.6.3.1 Řízení pomocí menu jednotlivých funk…
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.6 Systém transportu desek Od verze softwaru SC 712.1 Vydání 05/2019
138
3.6.2 Konstrukce jednoduchého transportu desek
3
Obr. 3.6 - 1 Konstrukce jednoduchého transportu desek
(1) Vstupní transport
(2) Transportní článek zpracování
(3) Zvedací stůl
(4) Výstupní transport
(5) Řízení transportního systému (pod krytem)
(6) Blokování vydání
(7) Blokování zpracování
(8) Blokování zadání
(1)
(3)
(4)
(2)
(5)
(7)
(8)
(6)
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.6 Systém transportu desek
139
3.6.3 Řízení a nastavení šířky
3.6.3.1 Řízení pomocí menu jednotlivých funkcí
Informace k řízení systému transportu desek a k menu jednotlivých funkcí najdete v online nápo-
vědě.
3.6.3.2 Automatické nastavení šířky
Transportní pásy jsou nastaveny po obdržení příkazů na požadovanou šířku.
Detailní informace k přestavování šířky transportní stopy najdete v online nápovědě.
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.6 Systém transportu desek Od verze softwaru SC 712.1 Vydání 05/2019
140

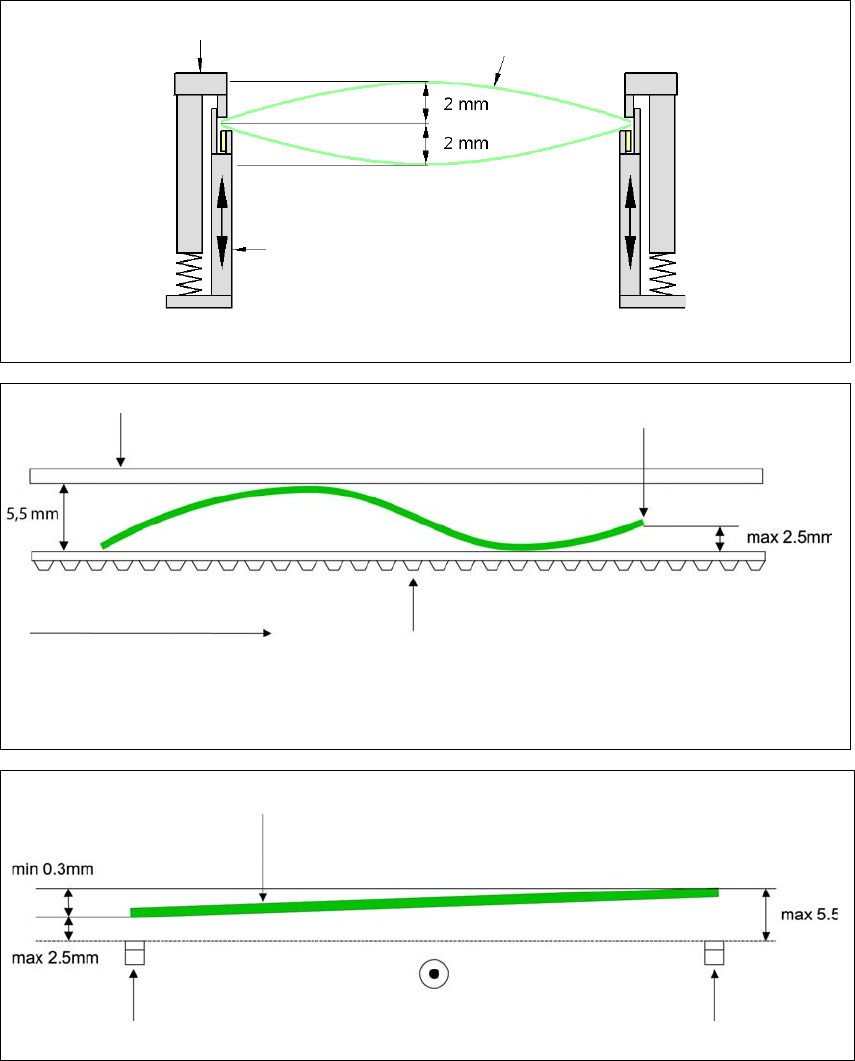

3.6.4 Definice prohnutí desek
3.6.4.1 Prohnutí desky během transportu
3
3
3
Pohyblivé upínací zařízení
Pevná svěrná hrana
Pohyblivé upínací zařízení
DPS
Prohnutí desky napříč vzhledem ke směru transportu max. 1 % úhlopříčky desky, ale ne více než 2 mm
Pevná svěrná hrana
Transportní řemen
Směr transportu desky
Přední okraj desky
Prohnutí desky ve směru transportu + tloušťka desky < 5,5 mm.
Ohnutí předního okraje desky nahoru max. 2,5 mm.
Přední okraj desky
Levý transportní řemen
Pravý transportní řemen
Směr transportu desky
