3 Technické údaje a k onstrukční skupiny Provozní návod E by SIPL ACE 3.7 Zobrazovací systém Od verze softwaru SC 712.1 Vydán í 05/2019 142 3.7 Zobrazovací systém 3.7.1 Konstrukce Na kaž dé hlavě C ollect&Place je in…
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.6 Systém transportu desek
141

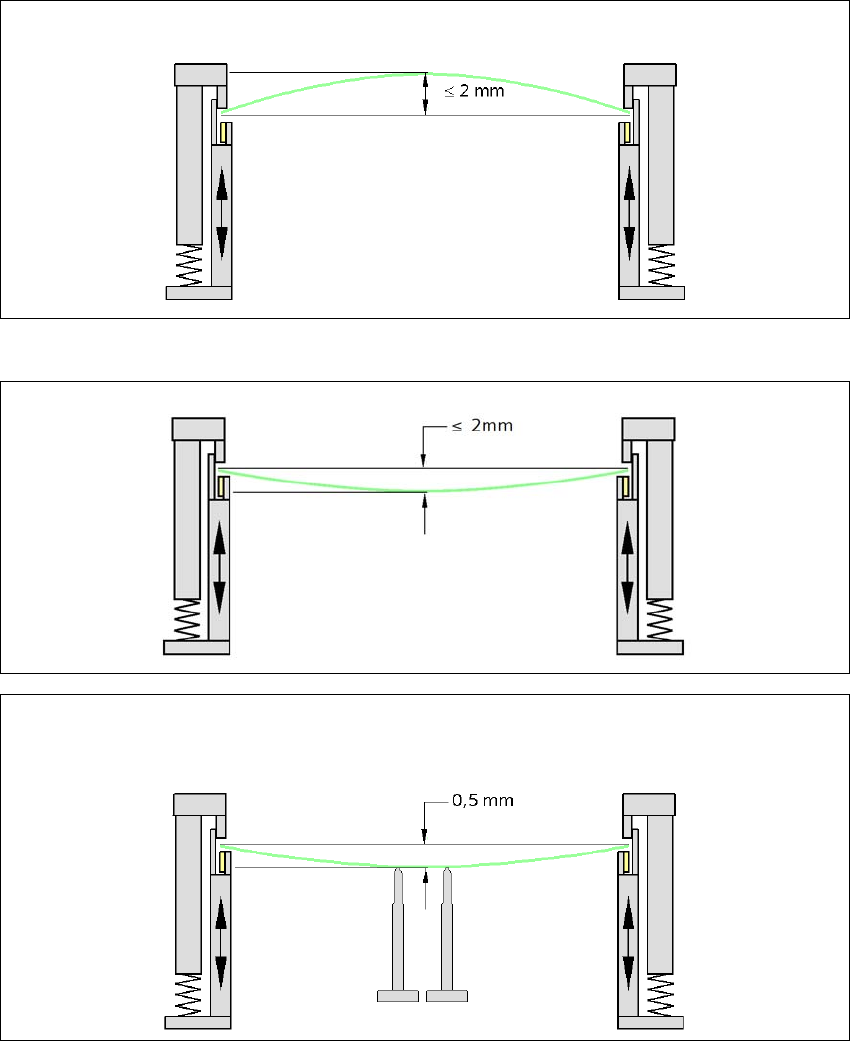

3.6.4.2 Prohnutí desky při osazování
3
3
Změny polohy povrchu se automaticky použijí pomocí funkcí pro zaučení výšky.
3
3
Prohnutí desky nahoru max. 2 mm
Prohnutí desky dolů max. 2 mm
0,5 mm
Aby nedošlo ke zhoršení kvality a rychlosti osazování, doporučujeme použít podpěru desky, jako je
podpěra pomocí kolíku Smart Pin, aby prohnutí desky nebylo vyšší než 0,5 mm.
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.7 Zobrazovací systém Od verze softwaru SC 712.1 Vydání 05/2019
142
3.7 Zobrazovací systém
3.7.1 Konstrukce
Na každé hlavě Collect&Place je integrovaná jedna kamera na součástky (SIPLACE CP14/12/6).
Kamera součástek, stacionární, P&P typ 33 GigE, 36 GigE a 25 GigE, pro hlavu MultiStar SI-
PLACE TH/SIPLACE PP je připevněna na rámu stroje.
Pomocí
systému rozpoznávání součástek Vision
lze
– určit přesnou polohu součástky a pipety a
–určit tvar.
Modul rozpoznávání desek Vision
zjišťuje podle polohových značek na desce
– polohu desky,
– její úhel natočení
– a zpoždění desky.
Kamery desek jsou připevněny na spodní straně portálů. Pomocí polohových značek na
podáva
-
cích modulech
zjišťují exaktní odebírací pozice součástek, což má význam speciálně pro malé
součástky.
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.7 Zobrazovací systém
143
3.7.2 Kamera na součástky, typ 30 GigE
Číslo výrobku 03101672-xx, Kamera na součástky, typ 30 GigE
3
Obr. 3.7 - 1 Kamera na součástky, typ 30 GigE
(1) Optika kamery součástek a osvětlení
(2) Zesilovač kamery
(3) Řízení osvětlení
3.7.2.1 Technické údaje
3
Rozměry součástek 0,18 mm × 0,18 mm do 27 mm × 27 mm
Spektrumsoučástek 01005 až 27 mm × 27 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
min. rozteč nožiček 0,3 mm
min. šířka nožiček 0,15 mm
min. rozteč pájecích bodů 0,25 mm pro součástky < 18 mm x 18 mm
0,35 mm pro součástky ≥ 18 mm x 18 mm
min. průměr pájecích bodů 0,14 mm pro součástky < 18 mm x 18 mm
0,2 mm pro součástky ≥ 18 mm x 18 mm
Zorné pole 32 mm x 32 mm
Druh osvětlení Čelní osvětlení (5 volně programovaných rovin)
