3.7.3 Stacionární kamera na součástky, typ 36 GigE
Číslo výrobku 03112312-xx Stacionární kamera na součástky, typ 36 GigE
3.7.3.1 Konstrukce
3

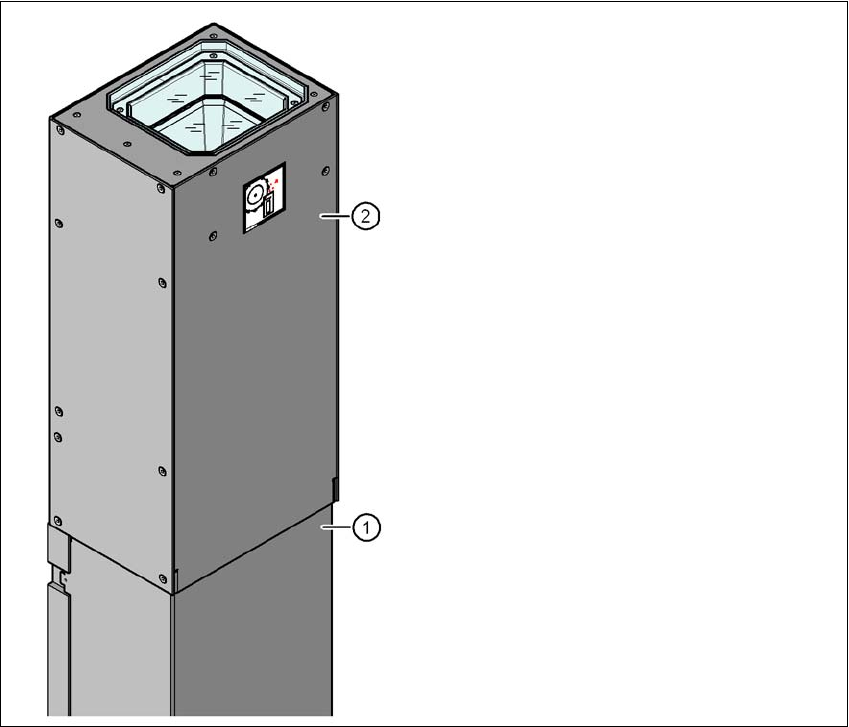

Obr. 3.7 - 2 Struktura stacionární kamery na součástky P&P, typ 36 GigE
(1) Těleso kamery s integrovanou kamerou
a zesilovačem kamery
(2) Skleněná deska - nad osvětlovacími a
optickými rovinami
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.7 Zobrazovací systém
145
3.7.3.2 Technické údaje
3
Rozměry součástek 0,8 x 0,8 mm² až 32 x 32 mm² (Jednoduché měření)
Spektrumsoučástek 0603, MELF, SO, PLCC, QFP, elektrolytické kondenzátory, BGA
min. rozteč nožiček 0,4 mm
min. šířka nožiček 0,24 mm
min. rozteč pájecích bodů 0,56 mm
min. průměr pájecích bodů 0,32 mm
Zorné pole 38 x 38 mm²
Druh osvětlení Čelní osvětlení (šest volně programovaných rovin)
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.7 Zobrazovací systém Od verze softwaru SC 712.1 Vydání 05/2019
146
3.7.4 Kamera desek, typ 34, digitální
3.7.4.1 Konstrukce
3
Obr. 3.7 - 3 Kamera desek, typ 34, digitální
(1) Optika kamery desek a osvětlení
(2) Zesilovač kamery
3.7.4.2 Technické údaje
3
Polohové značky desek Až 3 (jednotlivé obvody a vícenásobné panely),
až 6 u příslušenství "dlouhé desky" (příslušné značky jsou
vytvořeny programem optimalizace).
Místní polohové značky Až 2 na desku (mohou být různých typů)
Paměť na knihovny Až 255 polohových značek pro jednotlivý obvod
Zpracování obrazu Metoda detekce hran (Singular Feature) na bázi odstínů šedé
Druh osvětlení Čelní osvětlení (3 volně programované roviny)
Doba detekce jedné
značky/značky vady
20–200 ms
Zorné pole 5,78 mm x 5,78 mm
Vzdálenost ohniskové roviny 28 mm
