3 Technické údaje a k onstrukční skupiny Provozní návod E by SIPL ACE 3.7 Zobrazovací systém Od verze softwaru SC 712.1 Vydán í 05/2019 146 3.7.4 Kamera desek, typ 34, digitální 3.7.4.1 Konstrukce 3 Obr. 3.7 - 3 Kamera d…
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.7 Zobrazovací systém
145
3.7.3.2 Technické údaje
3
Rozměry součástek 0,8 x 0,8 mm² až 32 x 32 mm² (Jednoduché měření)
Spektrumsoučástek 0603, MELF, SO, PLCC, QFP, elektrolytické kondenzátory, BGA
min. rozteč nožiček 0,4 mm
min. šířka nožiček 0,24 mm
min. rozteč pájecích bodů 0,56 mm
min. průměr pájecích bodů 0,32 mm
Zorné pole 38 x 38 mm²
Druh osvětlení Čelní osvětlení (šest volně programovaných rovin)
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.7 Zobrazovací systém Od verze softwaru SC 712.1 Vydání 05/2019
146
3.7.4 Kamera desek, typ 34, digitální
3.7.4.1 Konstrukce
3

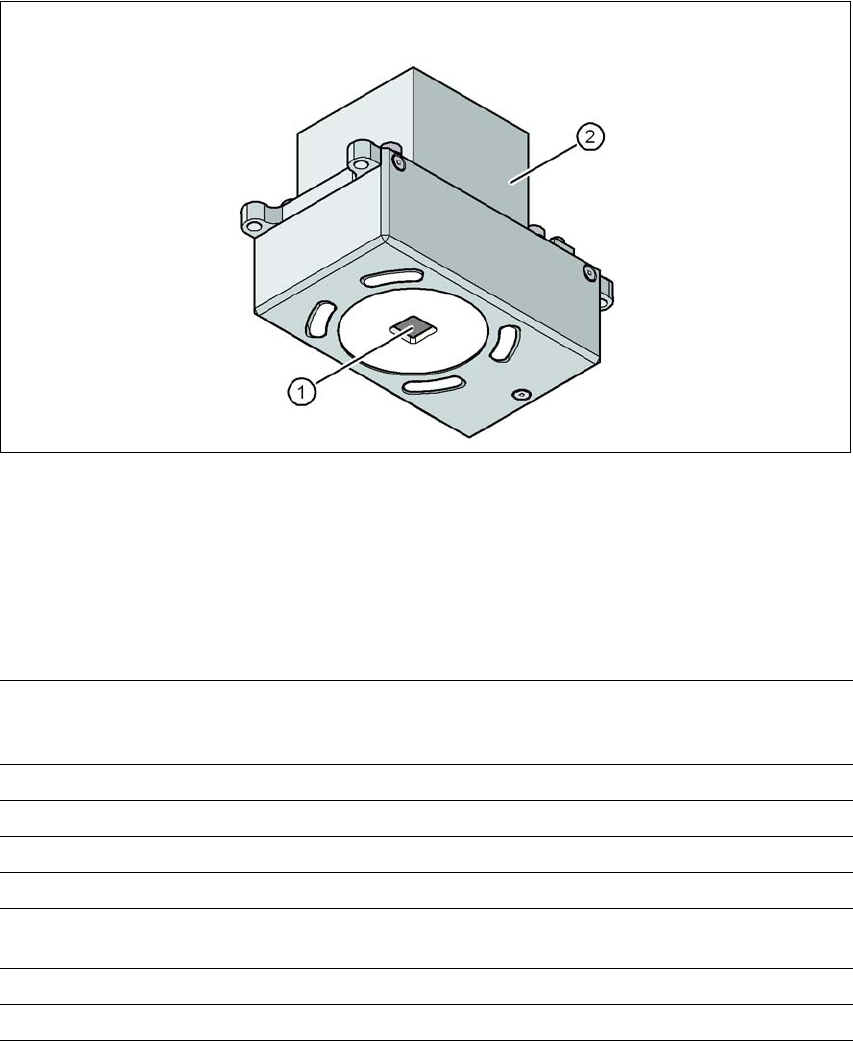

Obr. 3.7 - 3 Kamera desek, typ 34, digitální
(1) Optika kamery desek a osvětlení
(2) Zesilovač kamery
3.7.4.2 Technické údaje
3
Polohové značky desek Až 3 (jednotlivé obvody a vícenásobné panely),
až 6 u příslušenství "dlouhé desky" (příslušné značky jsou
vytvořeny programem optimalizace).
Místní polohové značky Až 2 na desku (mohou být různých typů)
Paměť na knihovny Až 255 polohových značek pro jednotlivý obvod
Zpracování obrazu Metoda detekce hran (Singular Feature) na bázi odstínů šedé
Druh osvětlení Čelní osvětlení (3 volně programované roviny)
Doba detekce jedné
značky/značky vady
20–200 ms
Zorné pole 5,78 mm x 5,78 mm
Vzdálenost ohniskové roviny 28 mm
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.7 Zobrazovací systém
147
3.7.4.3 Kritéria pro polohové značky
3
3.7.4.4 Kritéria pro inkoustové body
3
Najít 2 značky
Najít 3 značky
Polohy X / Y, úhel natočení, střední posuv desky
navíc: Vybočení, prodleva odděleně po směru X a Y
Tvary značek Syntetické značky Kruh, kříž, čtverec, obdélník, kosočtverec,
kruhové, čtvercové a obdélníkové obrysy, dvojitý kříž
Vzor: libovolný
Povrch značek
Měď
Cín
Bez oxidace a laku
Křivost ≤ 1/10 šířky struktury, vždy dobrý kontrast k okolí
Rozměry syntetických značek
min. velikosti X/Y pro kruh a čtverec:
min. velikosti X/Y pro kruh a čtverec:
min. velikosti X/Y pro kříž:
min. velikosti X/Y pro dvojitý kříž:
min. velikosti X/Y pro kosočtverec:
Min. tloušťka čáry pro kružnici a strany obdélníku:
Min. tloušťka čáry/odstup čar pro kříž, dvojitý kříž:
max. velikosti X/Y pro všechny tvary značek:
Max. tloušťka čar pro kříž, dvojitý kříž:
Min. tolerance obecně:
Max. tolerance obecně:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2% ze jmenovitého rozměru
20% ze jmenovitého rozměru
Rozměry vzoru
Min. velikost
Max. velikost
0,5 mm
3 mm
Okolí značek Okolo polohové značky nemusí být nutně volný prostor, pokud
se ve hledacím poli nenachází žádná značce podobná struktura.
Metody - Syntetický proces rozeznání značky
- Střední hodnota šedé
- Metoda sloupcových diagramů
- Srovnávání šablon
Velikost tvarů značek resp.
struktur
Syntetické značky
Jiné postupy
Rozměry syntetických značek viz část Kritéria pro polohové
značky 3.7.4.3, strana 147.
Min. 0,3 mm
Max. 5 mm
Krycí materiál Dobře krycí
Čas rozeznání podle metody: 20 ms - 0,2 s
