Provozní návod E by SIPLACE 3 Tec hnické údaje a konstrukční skup iny Od verze softwaru SC 712.1 Vydání 05/2019 3.9 Alternativní podáva cí moduly E by SIPLACE 153 3.9 Alternativní podávací moduly E by SIPLACE 3.9.1 SIPLA…

100%1 / 316
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.8 Podávací moduly pro E by SIPLACE Od verze softwaru SC 712.1 Vydání 05/2019
152
3.8.2 Technické údaje pro SIPLACE SmartFeeder E
Obecně mají moduly podavače pásu E by SIPLACE délku asi 587 mm a výšku asi 200 mm. Tech-
nické údaje jsou uvedeny v následující tabulce.
3
Maximální výška kolizních hran nad horní hranou kapsy na pásu je ≤ 3 mm. Protože podávací mo-
duly nemají žádné klapky, které by mohly vyčnívat a jsou na měnicím stole pevně zachyceny, je
nebezpečí kolize hlav minimalizováno.
Podavač pásu Číslo
výrobku
D x V
[mm]
Šířka
[mm]
Stanoviště Délka trans-
portního
kroku [mm]
Max.
výška
pásu
[mm]
SIPLACE SmartFeeder 2x8 mm E 00141569 587x200 22,9 2 1/2/4/8 3,5
SIPLACE SmartFeeder 8 mm E 00141570 587x200 10,8 1 1/2/4/8 3,5
SIPLACE SmartFeeder 12 mm E 00141571 587x200 22,6 2 4 - 16
*a
16
SIPLACE SmartFeeder 16 mm E 00141572 587x200 22,6 2 4 - 20*
a
16
SIPLACE SmartFeeder 24 mm E 00141673 587x200 34,4 3 4 - 32*
a
25
SIPLACE SmartFeeder 32 mm E 00141674 587x200 46,2 4 4 - 40*
a
25
SIPLACE SmartFeeder 44 mm E 00141675 587x200 58,0 5 4 - 52*
a
25
SIPLACE SmartFeeder 56 mm E 00141676 587x200 69,8 6 4 - 64*
a
25
SIPLACE SmartFeeder 72 mm E
*b
n. z. 587x200 81.6 6 4 - 80*
a
25
SIPLACE SmartFeeder 88 mm E
*b
n. z. 587x200 105.2 6 4 - 96*
a
25
Role pásu průměr 178 až 483 mm (7“ - 19“)
Doba výměny ≤ 8 s
*)a Ve 4 mm-krocích
*)b Na vyžádání
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.9 Alternativní podávací moduly E by SIPLACE
153
3.9 Alternativní podávací moduly E by SIPLACE
3.9.1 SIPLACE StickFeeder E
Číslo výrobku 00288207-xx SIPLACE StickFeeder E
SIPLACE StickFeeder E pro E by SIPLACE lze použít a na každém podávacím stolu E by SI-
PLACE. StickFeeder pro E by SIPLACE vyžaduje 10 stop na podávacím stolu.
3

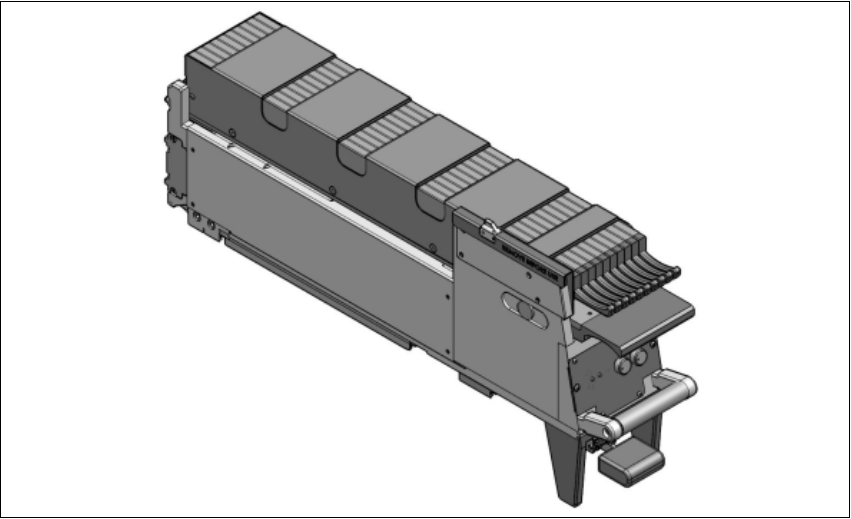

Obr. 3.9 - 1 SIPLACE StickFeeder E
3.9.2 Provoz, instalace a technické údaje
Provozní, konfigurační a technické údaje jsou popsány v příručce StickFeeder E Job Guide,
[č. výrobku: 00198626-xx]
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.9 Alternativní podávací moduly E by SIPLACE Od verze softwaru SC 712.1 Vydání 05/2019
154
3.9.2.1 Bezpečnostní pokyny pro SIPLACE StickFeeder E
3
3
3
3
Vysoká hmotnost SIPLACE StickFeeder E!
Vysoká hmotnost SIPLACE StickFeeder E (14 kg) může způsobit po-
ranění, pokud není prováděna manipulace modulu správně.
Nezvedejte ani nepřenášejte modul sami.
Používejte zvedací ústrojí a vhodné zvedací techniky, pokud mo-
dul odstraňujete nebo měníte.
Nechte si pomoci od druhé osoby.
