Provozní návod E by SIPLACE 3 Tec hnické údaje a konstrukční skup iny Od verze softwaru SC 712.1 Vydání 05/2019 3.10 Měnicí stůl pro E by SIPLACE 159 3 Obr. 3.10 - 2 Měnicí stůl, E by SIPLACE (1) Měnicí stůl s 60 stopami…
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.10 Měnicí stůl pro E by SIPLACE Od verze softwaru SC 712.1 Vydání 05/2019
158
3.10 Měnicí stůl pro E by SIPLACE
Číslo výrobku 03104678-xx Měnicí stůl pro E by SIPLACE s 60 stopami
Měnicí stoly jsou samostatné moduly, které
lze vybavit pomocí SIPLACE SmartFeeder E.
3

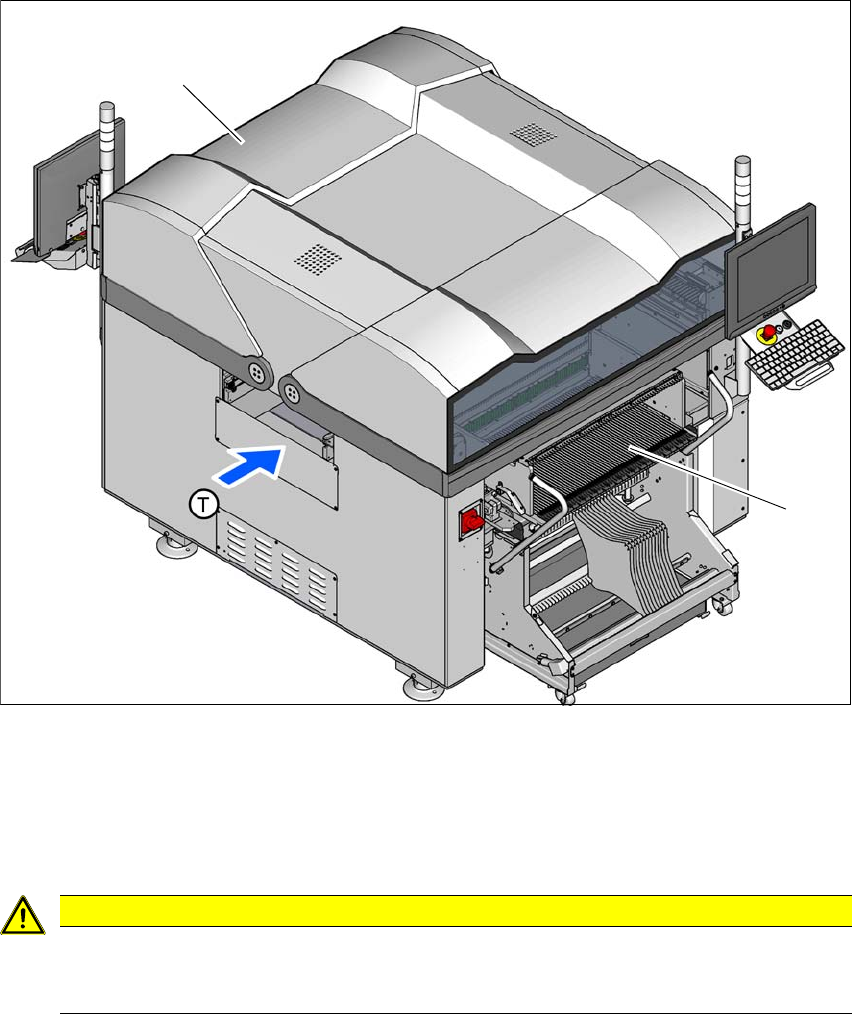

Obr. 3.10 - 1 Stanoviště měnicího stolu, E by SIPLACE (příklad - dvoustranný automat)
(1) Stanoviště 1
(2) Stanoviště 2
(T) Směr transportu desky
3
POZOR
Měnicí stoly E by SIPLACE lze připojit jen ke stanovišti, u kterého je nainstalováno vtaho-
vací ústrojí měnicího stolu pro E by SIPLACE
(obr. 5.16 - 3 na straně 247).
(1)
(2)
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.10 Měnicí stůl pro E by SIPLACE
159
3

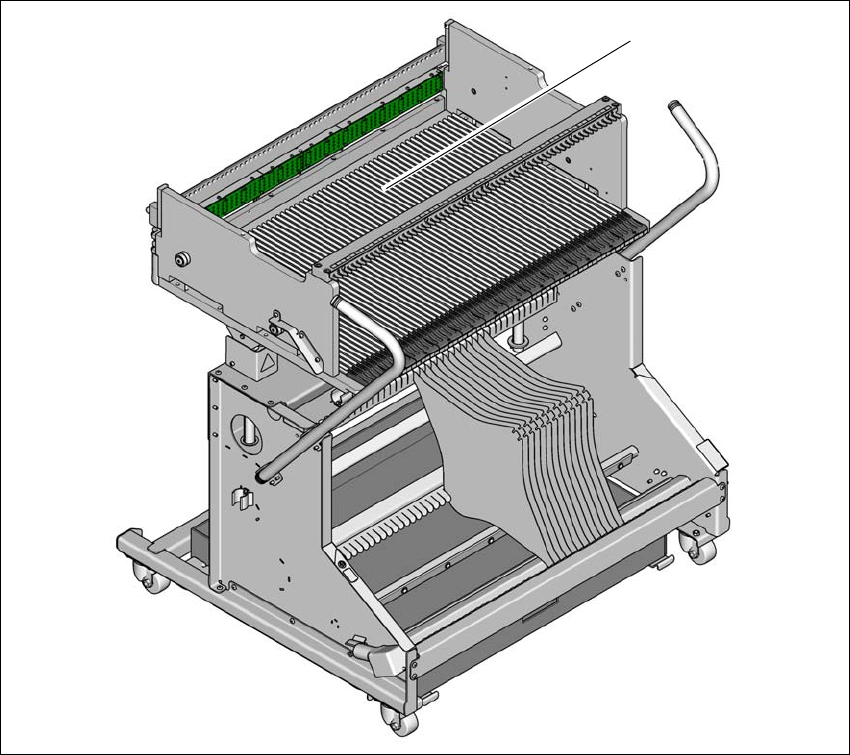

Obr. 3.10 - 2 Měnicí stůl, E by SIPLACE
(1) Měnicí stůl s 60 stopami
(1)
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.10 Měnicí stůl pro E by SIPLACE Od verze softwaru SC 712.1 Vydání 05/2019
160
3.10.1 Konstrukce
Měnicí stůl se skládá v podstatě z podvozku, měnicího stolu, do kterého se nasazují podávací mo-
duly, kontejneru na role pásů a nádoby na odpadní pásy.
3

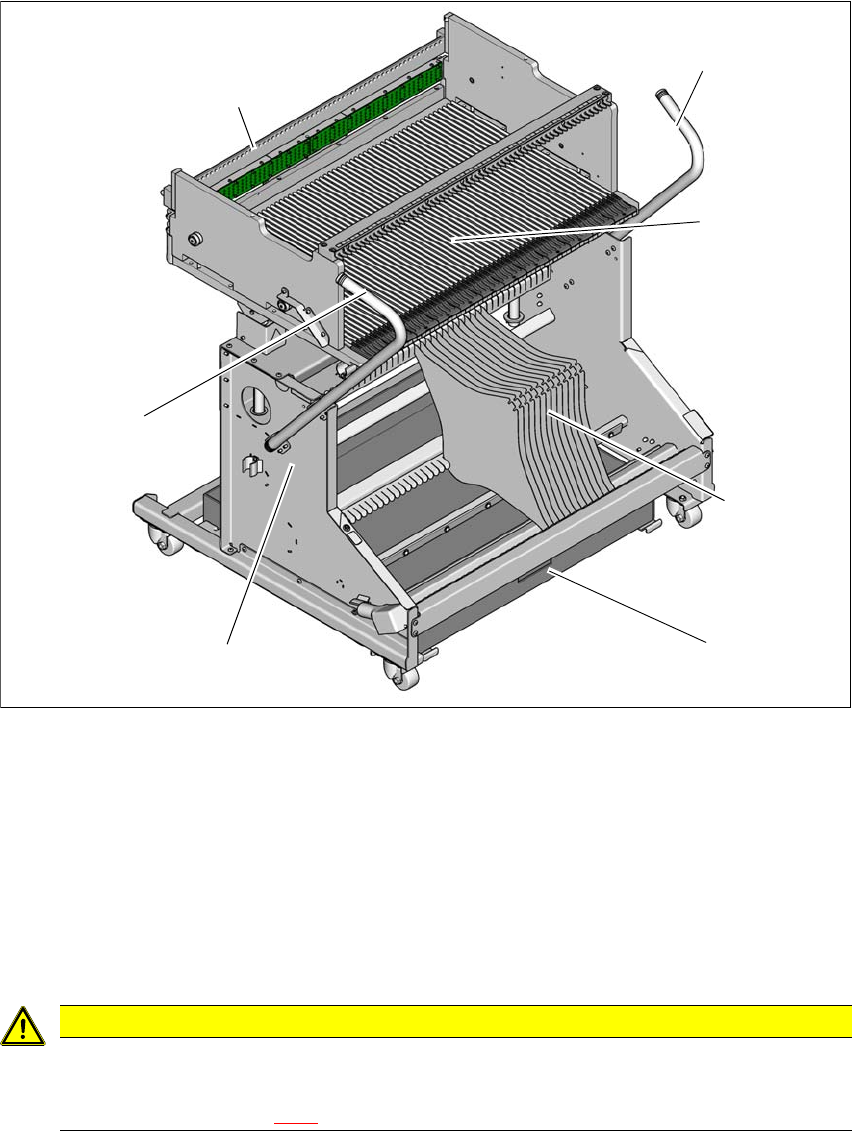

Obr. 3.10 - 3 Měnicí stůl, E by SIPLACE s 60 stopami - přehled
(1) Podvozek
(2) Měnicí stůl
(3) Kontejner na pásy
(4) Nádoba na odpadní pásy
(5) Rukojeť
(6) Středicí lišta
3
POZOR
Dodržujte bezpečnostní pokyny!
Při vytahování nádoby na odpadní pásy z měnicího stolu dodržujte bezpečnostní
upozornění v části 5.9.2
, na straně 225.
(1)
(2)
(5)
(4)
(3)
(6)
(5)
