Provozní návod E by SIPLACE 1 Úvod
Od verze softwaru SC 712.1 Vydání 05/2019 1.1 E by SIPLACE jednostranný
15
Osazovací automaty E by SIPLACE se vyznačují následujícími vlastnostmi:
– Nejvyšší přesností
– Osazovacími výkony i pro nejnáročnější procesy
– Širokou paletou součástek počínaje součástkami 01005 až po velikost 200 mm x 110 mm.
Pro zpracování součástek lze použít následující varianty osazování:
– Collect&Place a
– Pick&Place
Osazovací automaty E by SIPLACE disponují portálem. Přehled konfigurací osazovací hlavy je
uveden v části 3.1.1
od strany 101.
Osazovací hlavy lze navzájem nezávisle rychle a přesně polohovat ve směrech X a Y pomocí li-
neárních motorů.
Automaty E by SIPLACE podporují jednoduchý transport SIPLACE.
Pro přípravu součástek se na stanovišti 1 nachází měnicí stůl. Na stanovišti 2 není stůl na sou-
částky pro přípravu součástek.
1 Úvod Provozní návod E by SIPLACE
1.1 E by SIPLACE jednostranný Od verze softwaru SC 712.1 Vydání 05/2019
16
1.1.2 E by SIPLACE s pevným stolem na stanovišti 1
1

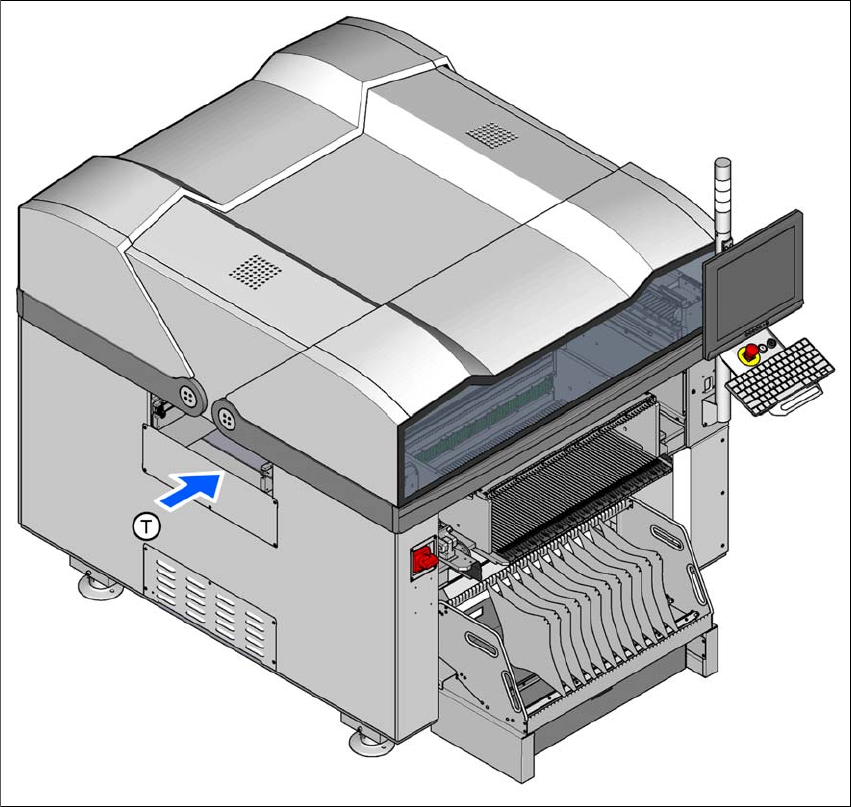

Obr. 1.1 - 2 Jednostranný osazovací automat E by SIPLACE s pevným stolem na stanovišti 1
(T) Směr transportu desky
Provozní návod E by SIPLACE 1 Úvod
Od verze softwaru SC 712.1 Vydání 05/2019 1.1 E by SIPLACE jednostranný
17
Osazovací automaty E by SIPLACE se vyznačují následujícími vlastnostmi:
– Nejvyšší přesností
– Osazovacími výkony i pro nejnáročnější procesy
– Širokou paletou součástek počínaje součástkami 01005 až po velikost 200 mm x 110 mm.
Pro zpracování součástek lze použít následující varianty osazování:
– Collect&Place a
– Pick&Place
Osazovací automaty E by SIPLACE disponují portálem. Přehled konfigurací osazovací hlavy je
uveden v části 3.1.1
od strany 101.
Osazovací hlavy lze navzájem nezávisle rychle a přesně polohovat ve směrech X a Y pomocí li-
neárních motorů.
Automaty E by SIPLACE podporují jednoduchý transport SIPLACE.
Pro přípravu součástek se na stanovišti 1 nachází pevný stůl. Na stanovišti 2 není stůl na sou-
částky pro přípravu součástek.
