Provozní návod E by SIPLACE 3 Tec hnické údaje a konstrukční skup iny Od verze softwaru SC 712.1 Vydání 05/2019 3.10 Měnicí stůl pro E by SIPLACE 163 3.10.5 Měnicí stůl pro E by SIPLACE Podávací mod uly se pokládají před…
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.10 Měnicí stůl pro E by SIPLACE Od verze softwaru SC 712.1 Vydání 05/2019
162
3.10.4 Polohové značky na měnicím stole
3

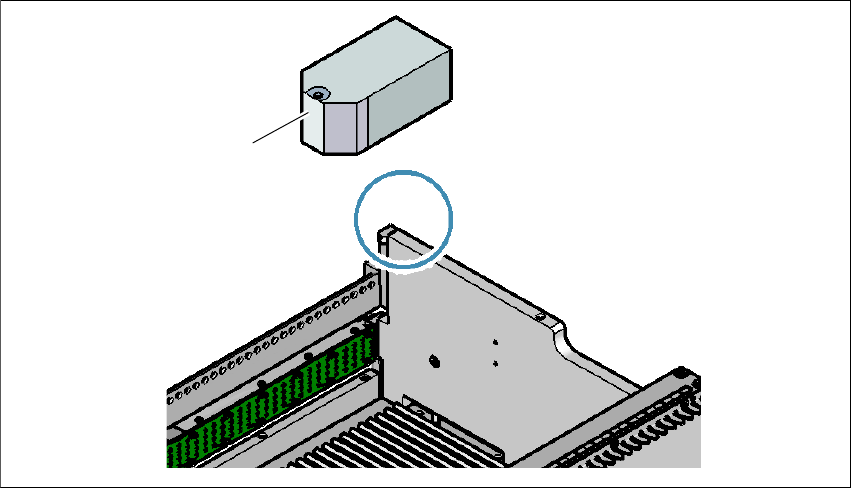

Obr. 3.10 - 4 Polohové značky na měnicím stole
(1) Polohové značky na měnicím stole
Po připojení měnicího stolu automat vyměří polohové značky měnicího stolu.
U součástek s délkou hrany menší než 0,5 mm, tedy u součástek 0402 a menších se při odebírání
první součástky zjišťuje poloha součástky s kapsou na pásu.
(1)
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.10 Měnicí stůl pro E by SIPLACE
163
3.10.5 Měnicí stůl pro E by SIPLACE
Podávací moduly se pokládají předním kluzným vedením na zasouvací pomůcku. Při zasouvání
zajedou vodítka podávacího modulu po vodicím profilu do dorazové lišty. Do centrovacího otvoru
na dorazové liště zapadne centrovací kolík „na přídi“ SIPLACE SmartFeeder E. Současně za-
padne uzamykací západka měnicího stolu na blokovací kladce podávacího modulu. Centrovací
kolík „vzadu“ na horní straně podávacího modulu zapadne do výřezu v centrovací liště.
3

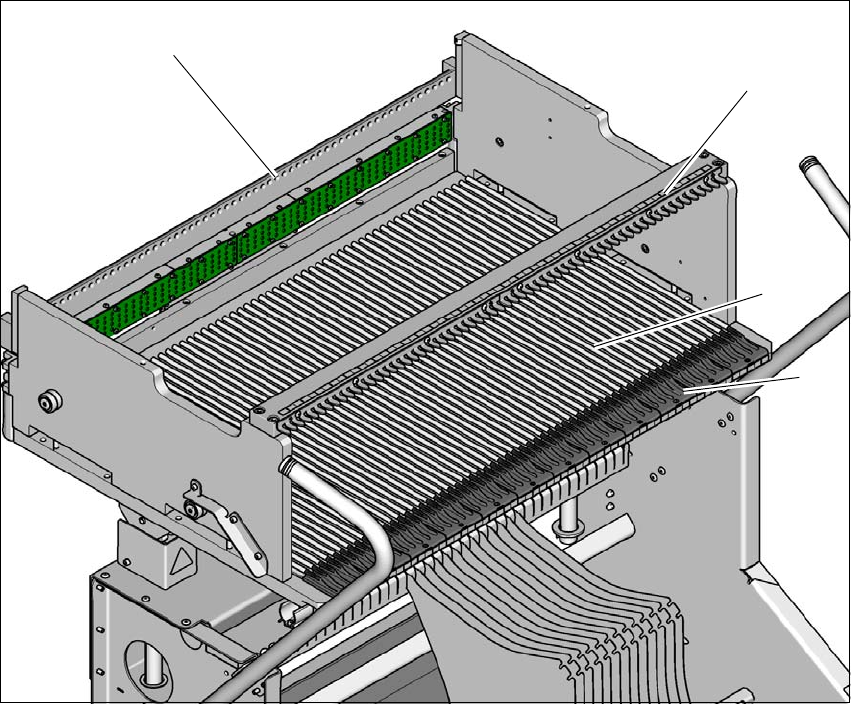

Obr. 3.10 - 5 Měnicí stůl, pohled na zadní stranu
(1) Vodítko
(2) Vodící profil
(3) Blokovací lišta k vedení a aretaci SIPLACE SmartFeeder E
(4) Středicí lišta
(1)
(2)
(3)
(4)
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.10 Měnicí stůl pro E by SIPLACE Od verze softwaru SC 712.1 Vydání 05/2019
164
3

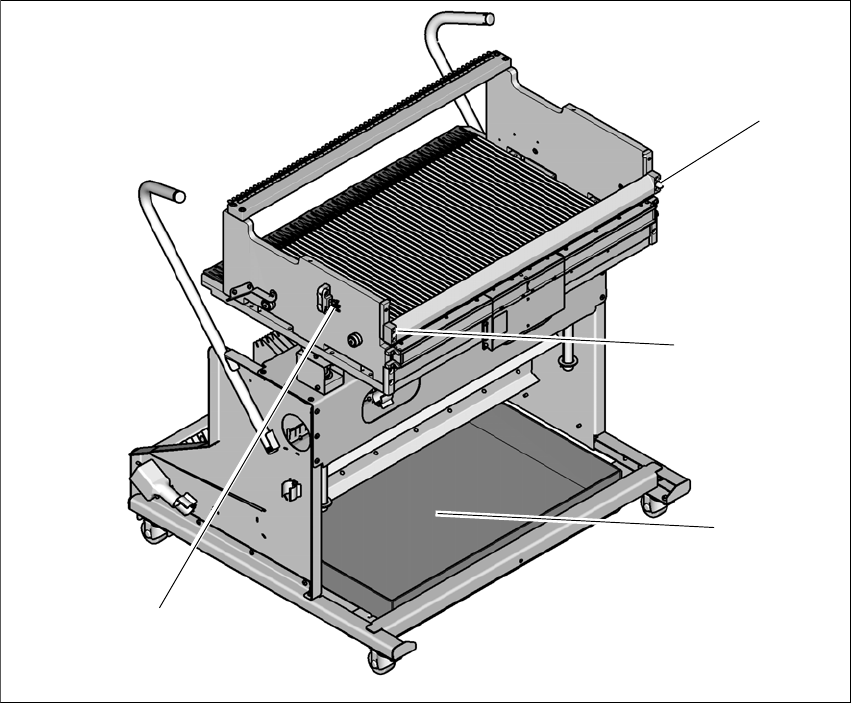

Obr. 3.10 - 6 Měnicí stůl, pohled na přední stranu
(1) Jazýček ke spínání bezpečnostního spínače obvodu NOUZOVÉHO ZASTAVENÍ
(2) Středící čep na měnicím stole
(3) Nádoba na odpadní pásy
(1)
(2)
(2)
(3)
