3 Technické údaje a k onstrukční skupiny Provozní návod E by SIPL ACE 3.10 Měnicí stůl pro E by SIPLACE Od verze softwaru SC 712.1 Vydán í 05/2019 168
Provozní návod E by SIPLACE 3 Technické údaje a konstrukční skupiny
Od verze softwaru SC 712.1 Vydání 05/2019 3.10 Měnicí stůl pro E by SIPLACE
167
3

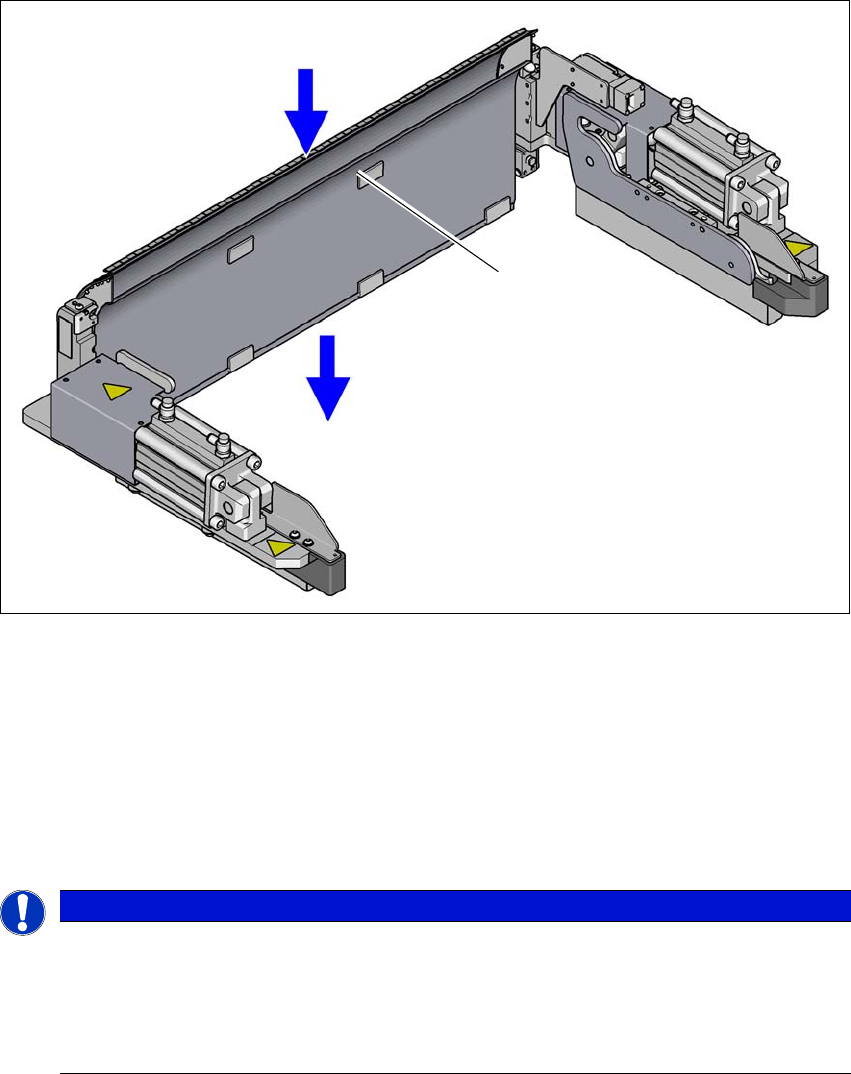

Obr. 3.10 - 9 Kanál na prázdné pásy na vstupním ústrojí měnicího stolu E by SIPLACE
(1) Vstupní štěrbina pro prázdné pásy
(2) Výstupní štěrbina pro prázdné pásy nad pneumatickým stříhacím přístrojem
(3) Kanál na prázdné pásy < 12 mm až 25 mm (je možné odstranit pro pásy > 12 mm)
Kanál na prázdné pásy může vést pásy s výškou kapsy maximálně 12 mm k pneumatickému
zařízení na stříhání pásů. U podávacích modulů používejte pásy s výškou kapsy > 12 mm, kanál
pro prázdné pásy pro 25 mm.
3
UPOZORNĚNÍ
Nebezpečí ucpání!
Když jsou podávací moduly s nízkými kapsami vedle podávacích modulů s vysokými
kapsami, hrozí ucpání prázdnými pásy.
Neumísťujte podávací moduly s nízkými kapsami hned vedle podávacích modulů s
vysokými kapsami.
(1)
(2)
(3)
3 Technické údaje a konstrukční skupiny Provozní návod E by SIPLACE
3.10 Měnicí stůl pro E by SIPLACE Od verze softwaru SC 712.1 Vydání 05/2019
168
Provozní návod E by SIPLACE 4 Instalace a uvedení do provozu
Od verze softwaru SC 712.1 Vydání 05/2019 4.1 Přeprava a konfigurace při dodání
169
4 Instalace a uvedení do provozu
4.1 Přeprava a konfigurace při dodání
4.1.1 Přepravní balení
Po Evropě se automat a měnicí stoly dodávají na dvou dřevěných paletách zabalené do plasto-
vých fólií. V ostatních státech mimo Evropu dodáváme automat a měnicí stoly v transportních
bednách ze dřeva.
4.1.1.1 Rozměry přepravního balení
Rozměry palet a dřevěných beden jsou uvedeny v následující tabulce:
4

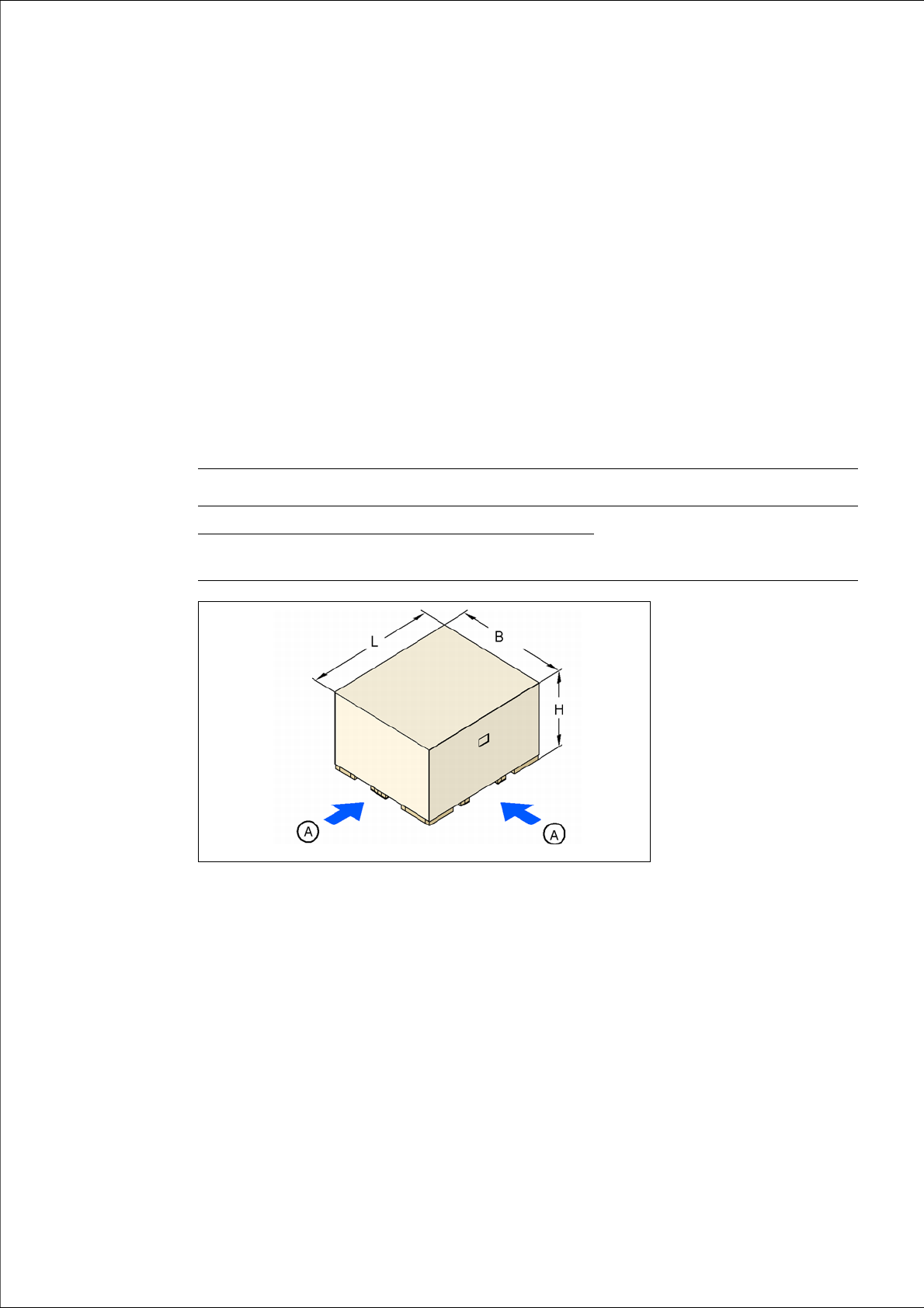

Obr. 4.1 - 1 Transportní bedna - rozměry v milimetrech
(A) Místa pro zasunutí vidlice vysokozdvižného vozíku
Dřevěná bedna Automat (D x Š x V) Měnicí stůl (D x Š x V)
Standardní 2180 mm x 1770 mm x 1830 mm
1050 mm x 1050 mm x 1150 mm
Prodloužený (s
1200 mm LBO)
2180 mm x 2330 mm x 1830 mm
