Provozní návod E by SIPLACE 4 Instalace a uvedení do provozu
Od verze softwaru SC 712.1 Vydání 05/2019 4.1 Přeprava a konfigurace při dodání
175
4

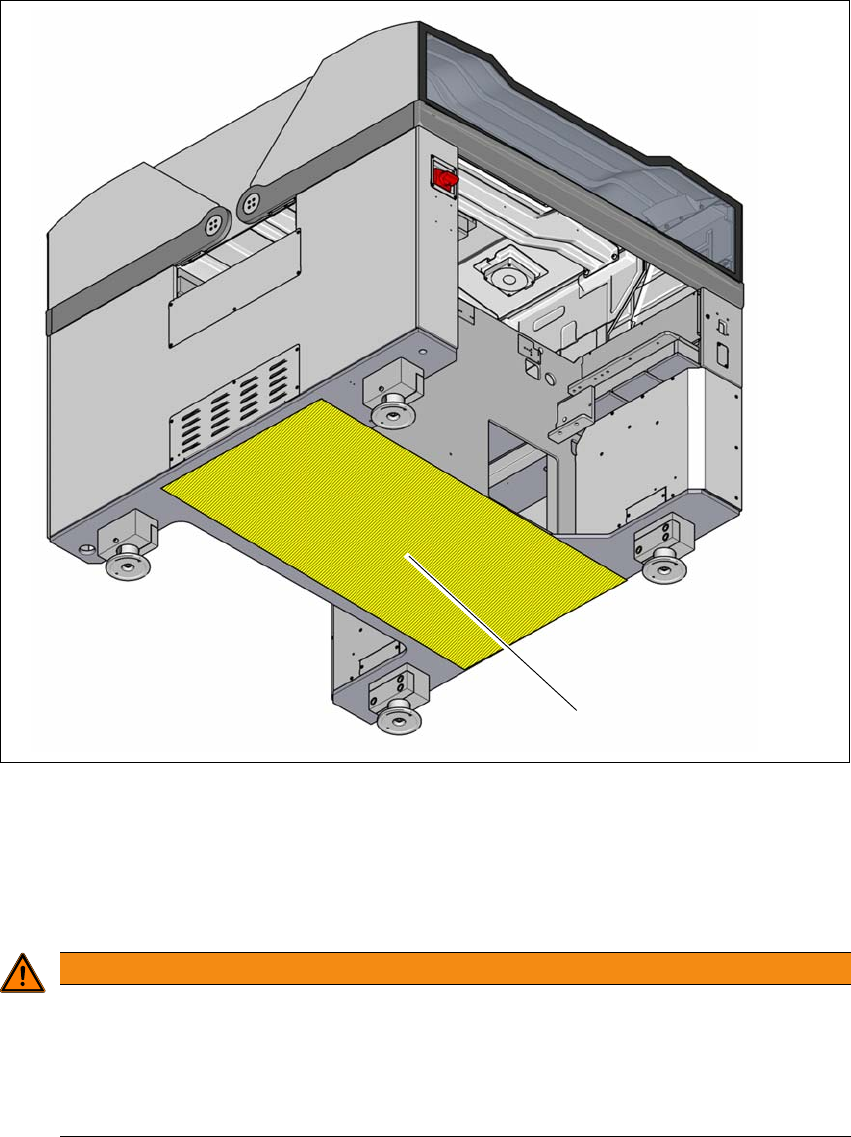

Obr. 4.1 - 3 Dosedací plochy - vidlice rovnoběžná se směrem transportu desek
(1) Dosedací plocha pro vidlici vysokozdvižného vozíku
4.1.5.4 Na co je třeba při transportu důsledně dbát
4
(1)
VÝSTRAHA
Nebezpečí poškození!
Taháním po zemi nebo nárazy se mohou poškodit závity pro nohy, které jsou v rámu au-
tomatu.
Při přepravě bezpodmínečně dbejte na to, aby všechny nohy stroje byly volně zved-
nuté nad zem.
4 Instalace a uvedení do provozu Provozní návod E by SIPLACE
4.2 Infrastruktura na místě instalace Od verze softwaru SC 712.1 Vydání 05/2019
176
4.2 Infrastruktura na místě instalace
4
4.2.1 Doporučené vlastnosti podkladu
Podlaha pod automatem musí být pevná a rovná, protože působením dynamických sil může bě-
hem provozu automatu dojít k vibracím na místě instalace. Velikost vibrací závisí na konstrukci
podloží podlahy. Zásadně jsou vhodné, pokud jsou dodrženy parametry zatížení podlahy atd.:
– Železobetonová stropní konstrukce, např. stropy v průmyslových halách
– Železobetonové podlahové desky, například betonové podlahy v nepodsklepených průmys-
lových halách
– Prostory s dvojitou podlahou, pokud je do meziprostoru vtažen stabilní základ. Pro tento zá-
klad v meziprostoru, který může být vytvořen z ocelových nosníků nebo betonu, platí stejné
instalační podmínky.
4.2.1.1 Maximální rovnost podlahy
Podklad automatu smí mít sklon maximálně 0,6 %. To odpovídá rozdílu 5 mm (ve směru osy Y)
a rozdílu 4 mm (ve směru osy X) na vzdálenost 800 mm
(např. šířka měnicího stolu).
4.2.1.2 Hmotnost stroje a plošné zatížení
Hodnoty hmotnosti stroje a plošné zařízení jsou uvedené v části 3.3.1 na straně 106.
4.2.2 Napájení stlačeným vzduchem
4.2.2.1 Kontrola napájení stlačeným vzduchem
Zkontrolujte, jestli napájení stlačeným vzduchem odpovídá předepsané specifikaci stroje (viz ta-
bulku v části 3.2
na straně 104).
Zaprotokolujte vlastnosti tlakového vzduchu na místě instalace.
4
UPOZORNĚNÍ
Dodržujte také pokyny uvedené v dokumentu "Netz- und Druckluftkonfiguration für SMD-
Anlagen" (Konfigurace sítě a stlačeného vzduchu pro osazovací zařízení SMD; německy
+ anglicky, č. výrobku. 00197548-xx), který dostanete při dodání automatu SIPLACE.
VÝSTRAHA
Nebezpečí úrazu!
Nebezpečí úrazu vymrštěním pneumatických vedení, která jsou pod tlakem.
Nikdy nepovolujte pneumatická potrubí, která jsou pod tlakem.
Provozní návod E by SIPLACE 4 Instalace a uvedení do provozu
Od verze softwaru SC 712.1 Vydání 05/2019 4.2 Infrastruktura na místě instalace
177
4.2.2.2 Přípojka stlačeného vzduchu na automatu
4
Obr. 4.2 - 1 Jednotka stlačeného vzduchu na automatu
(1) Regulátor pro přípravu regulovaného zdroje vzduchu pro zařízení řezání pásu, k měniči pipet
a stolu na součástky
(2) Tlakoměr pro vstupní tlak
Požadovaný tlak: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (rozmezí ukazatele: 0–1,0 MPa, 0–10 bar)
(3) Tlakoměr ukazuje tlak regulátoru (pol.1),
Cílový tlak: 0,45 - 0,5 MPa, 4,5 - 5,0 bar (rozmezí ukazatele 0 - 0,6 MPa, 0 - 6 bar)
(4) Přípojka stlačeného vzduchu
(5) Uzavírací kohout v poloze otevřeno (AUF)
(6) Primární jemný filtr s 5 filtračními vložkami pro dosažení kvality výstupního vzduchu
ISO8573-1:2010 [2:7:3]
(7) Sekundární uhlíkový filtr pro dosažení kvality výstupního vzduchu ISO8573-1:2010 [1:4:1]
(8) Proporční ventil: Vstup (0,0 - 1,0 MPa, 0 - 10,0 bar) a výstup (0,46 - 0,5 MPa, 4,6 - 5,0 bar)
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
