4.2.2.2 Přípojka stlačeného vzduchu na automatu
4

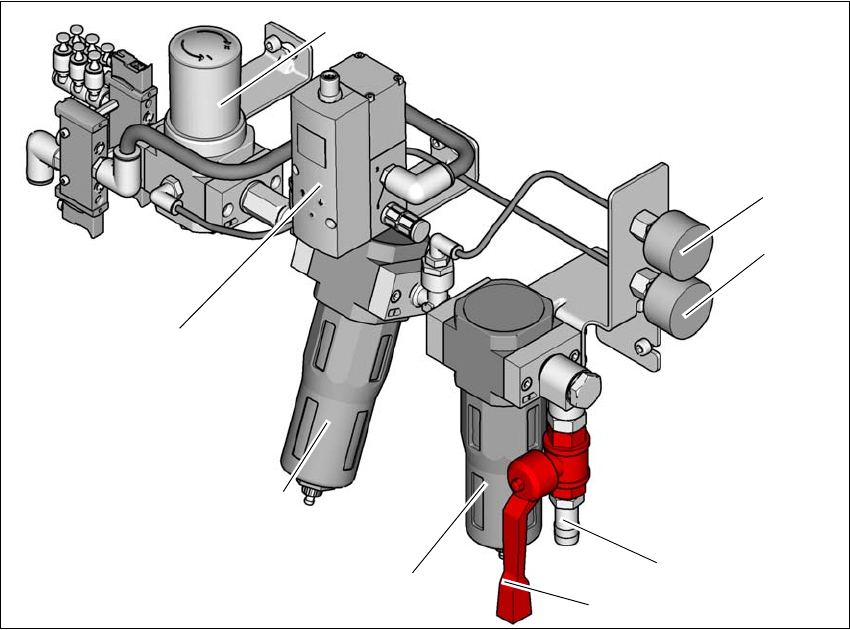

Obr. 4.2 - 1 Jednotka stlačeného vzduchu na automatu
(1) Regulátor pro přípravu regulovaného zdroje vzduchu pro zařízení řezání pásu, k měniči pipet
a stolu na součástky
(2) Tlakoměr pro vstupní tlak
Požadovaný tlak: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (rozmezí ukazatele: 0–1,0 MPa, 0–10 bar)
(3) Tlakoměr ukazuje tlak regulátoru (pol.1),
Cílový tlak: 0,45 - 0,5 MPa, 4,5 - 5,0 bar (rozmezí ukazatele 0 - 0,6 MPa, 0 - 6 bar)
(4) Přípojka stlačeného vzduchu
(5) Uzavírací kohout v poloze otevřeno (AUF)
(6) Primární jemný filtr s 5 filtračními vložkami pro dosažení kvality výstupního vzduchu
ISO8573-1:2010 [2:7:3]
(7) Sekundární uhlíkový filtr pro dosažení kvality výstupního vzduchu ISO8573-1:2010 [1:4:1]
(8) Proporční ventil: Vstup (0,0 - 1,0 MPa, 0 - 10,0 bar) a výstup (0,46 - 0,5 MPa, 4,6 - 5,0 bar)
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
4 Instalace a uvedení do provozu Provozní návod E by SIPLACE
4.2 Infrastruktura na místě instalace Od verze softwaru SC 712.1 Vydání 05/2019
178
4.2.3 Síťové napájení
4

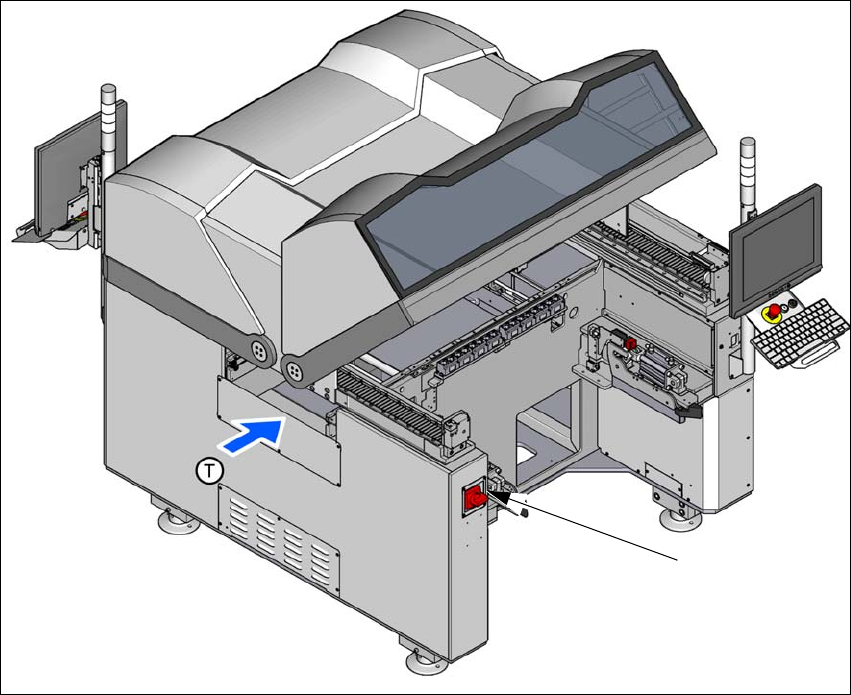

Obr. 4.2 - 2 Umístění elektrického napájení na automatu
(1) Napájecí kabel - přípojka k hlavnímu vypínači (za bočním krytem hlavního spínače).
– 3x 200V~ až 3x 230V~ (se sadou adaptérů)
– 3x 380V~ až 3x 415V~ (přímá přípojka)
(1)
Provozní návod E by SIPLACE 4 Instalace a uvedení do provozu
Od verze softwaru SC 712.1 Vydání 05/2019 4.2 Infrastruktura na místě instalace
179
4.2.3.1 Upozornění na nebezpečí
4
4.2.3.2 Kontrola síťového napájení
Zkontrolujte, zdali síťové napájení odpovídá předepsané specifikaci stroje (viz tabulku v části 3.2
na straně 104).
4
4.2.3.3 Síťový napájecí kabel - specifikace
Pro napájecí kabel automatu platí následující specifikace:
– 4 x 4 mm² pro 3 x 200 V~ až 3 x 415 V~.
Barevné značení žil kabelu závisí na zemi provozovatele zařízení.
4
4
NEBEZPEČÍ
Nebezpečí ohrožení elektrickým napětím!
Automat je napájen síťovým napětím 3x 200V~ až 3x 230V~ (se sadou adaptérů) nebo
až 3x 380V~ až 3x 415V.
Části tohoto zařízení vedou proto životu nebezpečné napětí i při vypnutém hlavním vypí-
nači.
Při neodborném zacházení s tímto automatem může dojít k usmrcení, vážným úrazům
nebo značným věcným škodám.
Proto dodržujte platné předpisy o bezpečnosti a ochraně zdraví a předpisy DIN
(zvláště normu EN 60204, část 1 nebo normu IEC 60204, část 1), resp. bezpečnostní
předpisy platné ve vaší zemi.
Kryty napájení proudem smí otvírat pouze příslušně kvalifikovaný personál.
UPOZORNĚNÍ
Špičkové zátěže elektrického napájení
Technicky vzato se v elektrickém napájení vyskytují špičkové zátěže.
Vyjasněte prosím síťovou impedanci s Vaším dodavatelem elektrické energie.
VÝSTRAHA
Jednoznačné označení elektrických kabelů!
Elektrické kabely ke každému automatu a nainstalovaným volitelným zařízením (např.
JTF-MW) musí být jednoznačně označené a spolehlivě přiřaditelné.
Platí předpisy země, kde je automat provozován.
