Provozní návod E by SIPLACE 4 Instalace a uvedení do provozu Od verze softwaru SC 712.1 Vydání 05/2019 4.2 Infrastruktura na m ístě instalace 181 4.2.3.5 Připojení síťového napájecího kabelu Na všechny konce žil namáčk…
4 Instalace a uvedení do provozu Provozní návod E by SIPLACE
4.2 Infrastruktura na místě instalace Od verze softwaru SC 712.1 Vydání 05/2019
180
4.2.3.4 Síťová přípojka - expedovaná konfigurace
Expedovaná síťová přípojka má konfiguraci odpovídající způsobu síťového napájení ve Vaší
zemi.
– Automat je konfigurován pro napětí od 3 x 200 V~ do 3 x 415 V~.
Napájecí kabel na automatu buď nemá konektor nebo má konektor CEE. 4
4
Obr. 4.2 - 3 Označení vodičů síťového kabelu bez konektoru CEE
4
Obr. 4.2 - 4 Zapojení konektoru CEE
1 = (L1): Síťová fáze
2 = (L2): Síťová fáze
3 = (L3): Síťová fáze
zeleno-žlutý = (PE): Ochranný vodič
PE
L1
L2
L3
Provozní návod E by SIPLACE 4 Instalace a uvedení do provozu
Od verze softwaru SC 712.1 Vydání 05/2019 4.2 Infrastruktura na místě instalace
181
4.2.3.5 Připojení síťového napájecího kabelu
Na všechny konce žil namáčkněte dutinky.
Povolte matici na šroubovém úchytu kabelu.
Napájecí kabel protáhněte kabelovým šroubením k připojovacím síťovým svorkám X100:1.
Připojte V1/V2/V3 vždy k Q1:1 / Q1:3 / Q1:5. Přípojka PE na připojovacím kusu X100:1
Zajistěte dostatečný poloměr ohnutí. Žíly kabelu nesmí být zlomeny.
Kabelové šroubení dotáhněte rukou.
4.2.3.6 Test jemných pojistek
Nízká napětí (24 V a 42 V) a meziobvodové napětí motorů hlav jsou jištěna jemnými pojistkami.
4
Obr. 4.2 - 5 Jemné pojistky na rozdělovačích jednotky zajišťující napájení proudem
(1) Jemné pojistky na rozdělovačích jednotky zajišťující napájení proudem
(1)
4 Instalace a uvedení do provozu Provozní návod E by SIPLACE
4.2 Infrastruktura na místě instalace Od verze softwaru SC 712.1 Vydání 05/2019
182
Přehled jemných pojistek 4
4

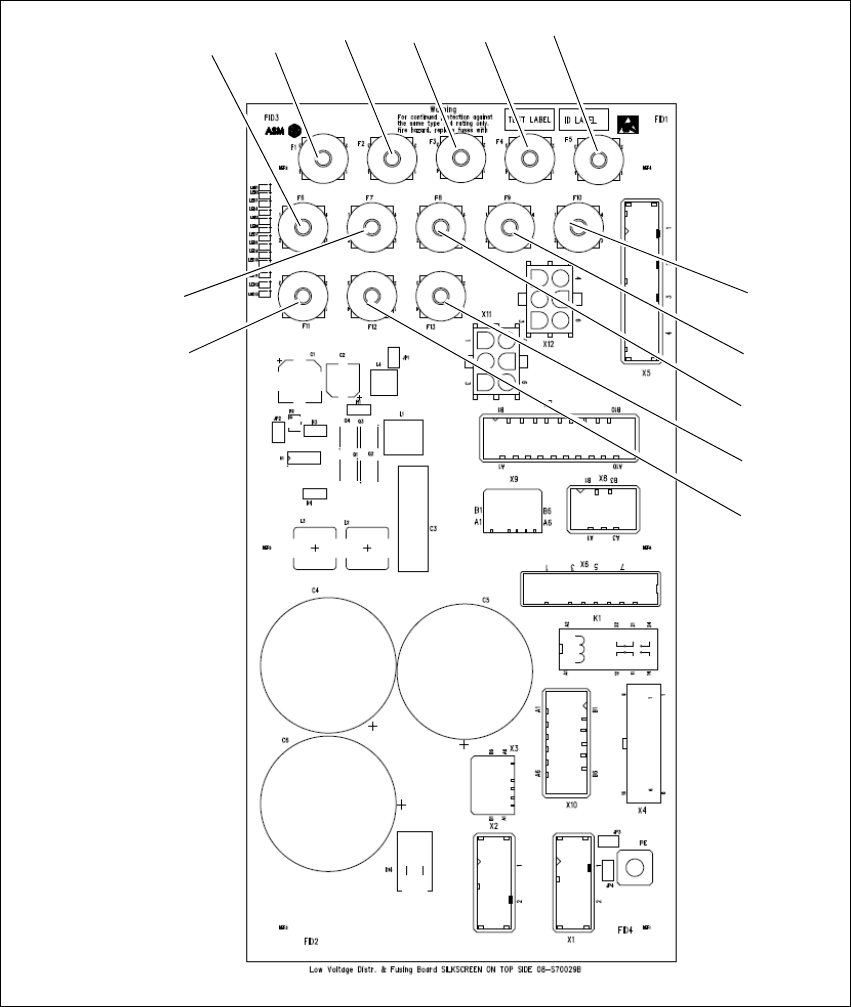

Obr. 4.2 - 6 Přehled jemných pojistek
– F1: není použito
– F2: PC1-zdroj (24 V)
– F3: Zdroj transportu (24 V)
– F4: Zdroj bezpečnostního relé (24 V)
F1 F2 F3 F4 F5
F6
F7
F8
F9
F10
F11
F12
F13
