Provozní návod E by SIPLACE 4 Instalace a uvedení do provozu Od verze softwaru SC 712.1 Vydání 05/2019 4.3 Instalace automatu 189 Povolte pojistný šroub (2) . Tento pojistný šroub upevňuje nohu stroje (3) a zabraňu je …
4 Instalace a uvedení do provozu Provozní návod E by SIPLACE
4.3 Instalace automatu Od verze softwaru SC 712.1 Vydání 05/2019
188
4.3.6 Nastavit výšku automatu na 900 mm až 930 mm
Automat stojí na 4 nohách.
4
Obr. 4.3 - 2 Nastavit výšku 900 mm až 930 mm
(1) Seřizovací šroub k nastavení výšky
(2) Pojistný šroub
(3) Noha stroje
(4) Upínka
(5) Upínací šrouby
(6) Upínací šroub
4
VÝSTRAHA
Nebezpečí úrazu!
Po povolení upnutí může noha stroje vypadnout, i když je zajištěná fixačním šroubkem v
drážce, a způsobit úrazy rukou a nohou.
Při upevňování nohu stroje pevně držte, abyste zabránili upadnutí nohy.
Dávejte si pozor na ruce a nohy.
(3)
(1)
(2)
(4)
(5)
(5)
(6)
Provozní návod E by SIPLACE 4 Instalace a uvedení do provozu
Od verze softwaru SC 712.1 Vydání 05/2019 4.3 Instalace automatu
189
Povolte pojistný šroub (2). Tento pojistný šroub upevňuje nohu stroje (3) a zabraňuje upad-
nutí nohy v případě uvolnění upnutí.
Povolte tři stahovací šrouby (5) (6) ) na adaptéru.
Povolte tři další nohy stroje (3) stejným způsobem.
Použijte maticový klíč 30 mm, pokud chcete změnit výšku nohou stroje (3) pomocí stavěcího
šroubu (1), čímž dosáhnete požadovanou transportní výšku.
Automat vyrovnejte pomocí vodováhy ve směru X a Y.
4
Utáhněte stahovací šrouby (5) na nohách stroje (utahovacím momentem 120 Nm).
Utáhněte stahovací šrouby (6) na nohách stroje (utahovacím momentem 120 Nm).
Utáhněte pojistné šrouby (2) na nohách stroje.
4.3.6.1 Transportní výška 950 (volitelně)
Číslo výrobku 03111069-xx blok pro přepravní výšku 950
4

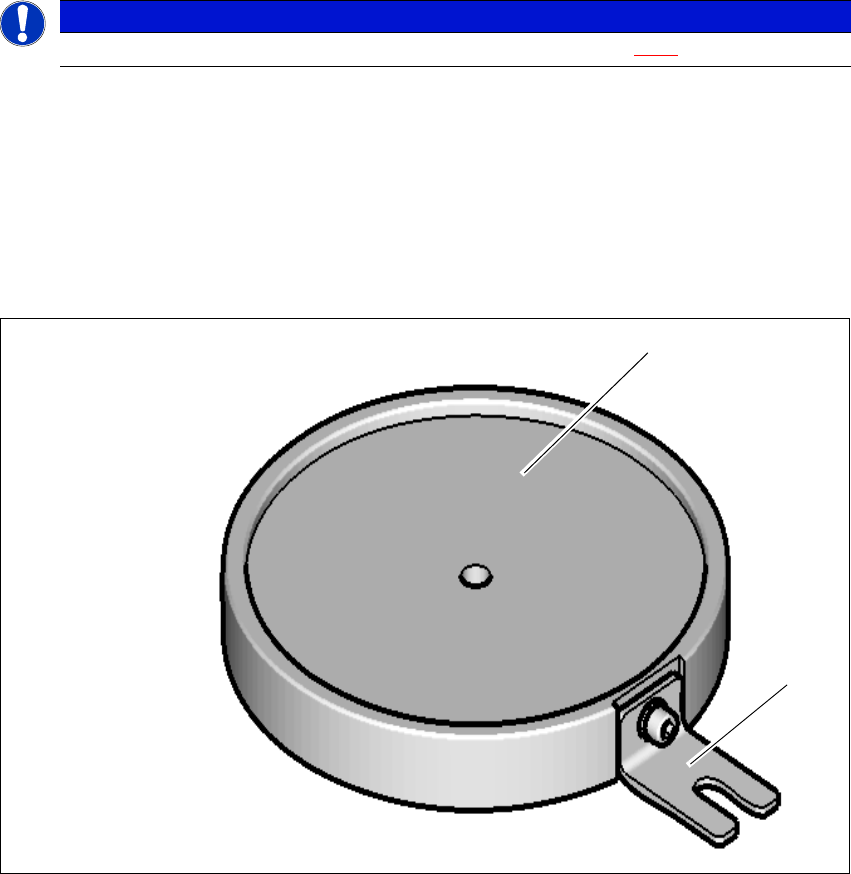

Obr. 4.3 - 3 Blok pro přepravní výšku 950
(1) Blok
(2) Držák
UPOZORNĚNÍ
Popis pro vyrovnání automatu ve směru X a Y je uveden v části 4.3.7
, na straně 191.
(1)
(2)
4 Instalace a uvedení do provozu Provozní návod E by SIPLACE
4.3 Instalace automatu Od verze softwaru SC 712.1 Vydání 05/2019
190
4

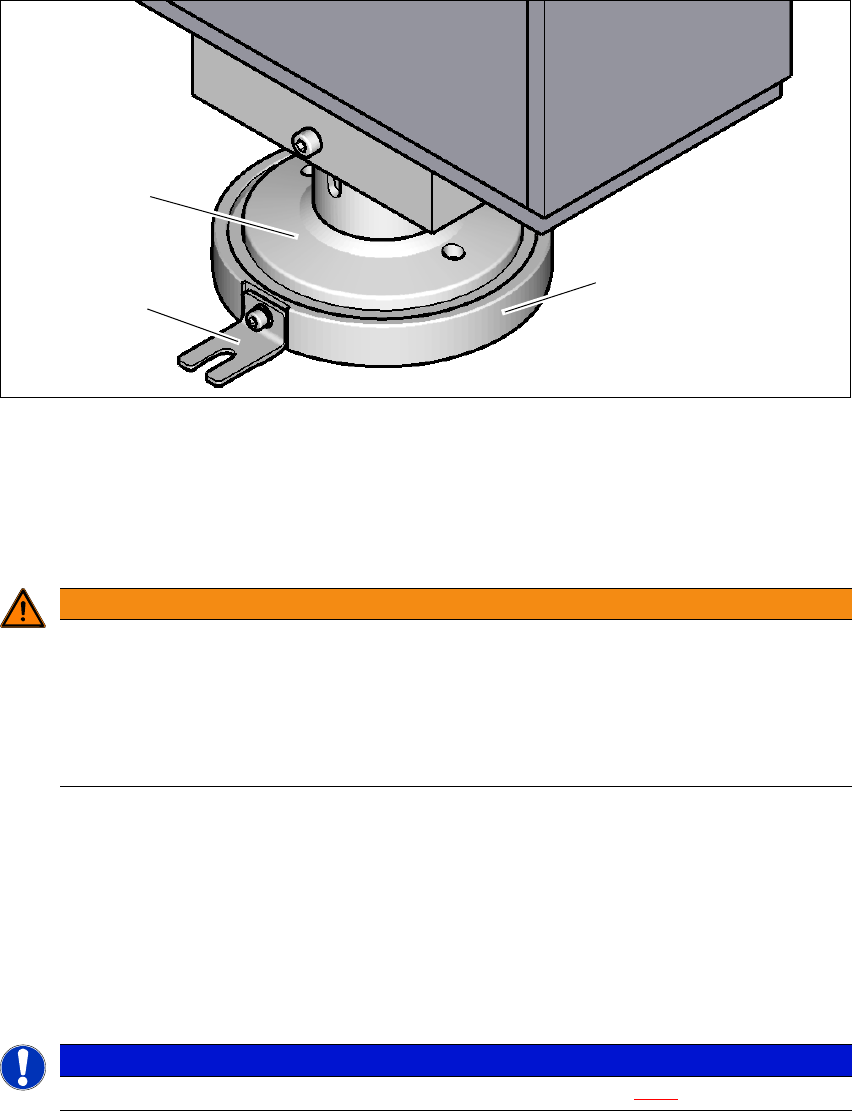

Obr. 4.3 - 4 Nohy stroje na bloku pro přepravní výšku 950
(1) Blok pro přepravní výšku 950
(2) Držák pro dodatečné zajištění na podlaze
(3) Noha stroje
4
Vidlici vysokozdvižného vozíku zasuňte pod automat. Viz také 4.3.2, na straně 185.
Vysokozdvižným vozíkem zdvihněte automat.
Postavte čtyři bloky (1) pod čtyři nohy stroje.
Opatrně snižte automat vysokozdvižným vozíkem.
Vložte nohy stroje do kulatého otvoru bloku a automat položte na tyto bloky (1).
Automat vyrovnejte pomocí vodováhy ve směru X a Y.
4
V případě potřeby zajistěte bloky pomocí držáků k podlaze.
VÝSTRAHA
Nebezpečí úrazu!
Při montážních pracích na spodní straně automatu hrozí úraz.
Zajistěte automat dalšími vhodnými opatřeními. Vysokozdvižný vozík nesmí být po-
užíván jako jediná podpěra.
Dávejte si pozor na ruce a nohy.
UPOZORNĚNÍ
Popis pro vyrovnání automatu ve směru X a Y je uveden v části 4.3.7
, na straně 191.
(1)
(3)
(2)
