4 Instalace a uvedení do provozu Provozní návod E by SIPLACE 4.3 Instalace automatu Od verze softwaru SC 712.1 Vydání 05/2019 192  Poklepejte nohy kladivem a z kontrolujte jejich nosnost.  Zkontrolujte je ště jednou př…

Provozní návod E by SIPLACE 4 Instalace a uvedení do provozu

Od verze softwaru SC 712.1 Vydání 05/2019 4.3 Instalace automatu

191

4.3.7 Vyladění automatu

Měření se provádí na zvedacím stole, který není sevřený.

 Dodržujte všechny všeobecné výstražné pokyny uvedené v části 4.3.1 na straně 184.

 Dodržujte všechny všeobecné výstražné pokyny, uvedené v části 4.3.2 na straně 185.

 Nástroje a pomocné prostředky jsou uvedené v části 4.3.5 na straně 187.

Obr. 4.3 - 5 Seřízení automatu ve směru X a Y - způsob měření

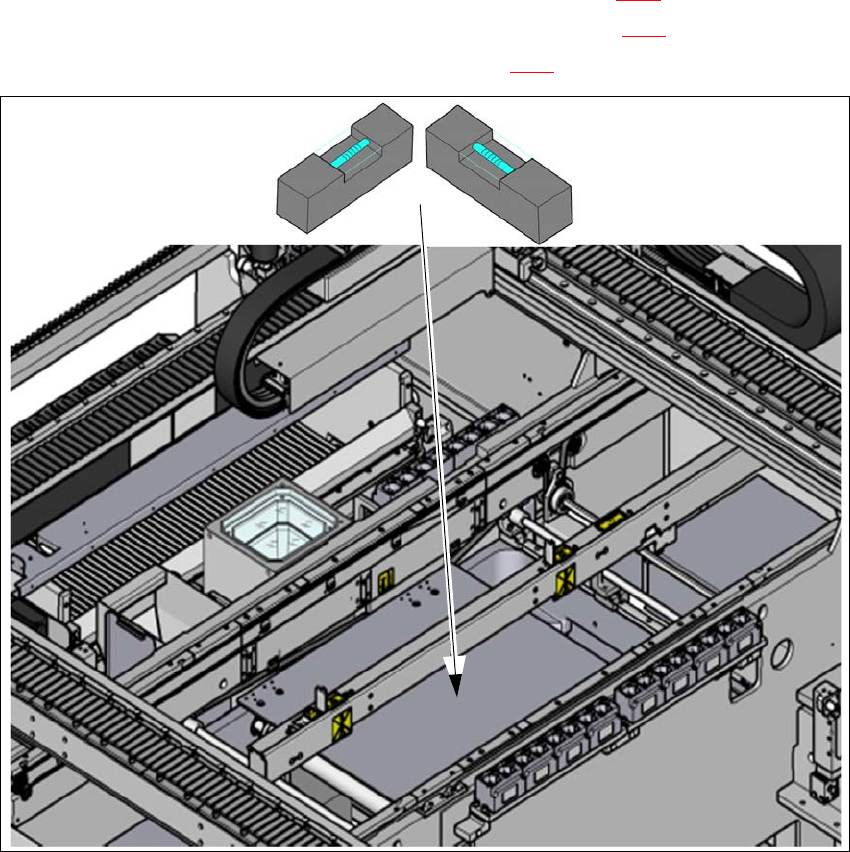

 Postavte vodováhu automatu (přesnost měření 0,02 mm) na nesevřený zvedací stůl a změřte

směr X a Y(1).

 Proveďte seřízení automatu ve směru Y. Tolerance měření je 0,10 mm.

 Proveďte seřízení automatu ve směru X. Tolerance měření je 0,10 mm.

 Zkontrolujte nosnost 4 noh stroje. Všechny 4 nohy stroje musí dosedat na podlahu a musí být

rovnoměrně zatížené.

 Upevňovacím šroubem utáhněte nohy stroje na otočný moment o 120 Nm.

(1)

4 Instalace a uvedení do provozu Provozní návod E by SIPLACE

4.3 Instalace automatu Od verze softwaru SC 712.1 Vydání 05/2019

192

 Poklepejte nohy kladivem a zkontrolujte jejich nosnost.

 Zkontrolujte ještě jednou přesné vyrovnání automatu pomocí vodováhy stroje.

4.3.8 Odstranění transportních pojistek

Na lineárním vedení jsou přišroubované přepravní pojistky. Každý portál je zajištěný pomocí dvou

přepravních pojistek na ose X a ose Y.

 Odstraňte veškeré transportní pojistky portálových os.

 Před přepravou automatu SIPLACE je nutné namontovat přepravní pojistky.

4.3.9 Odstranění prostředku proti korozi z vodících kolejnic

Automaty jsou před expedicí ošetřeny prostředkem pro ochranu proti korozi.

POZOR

Zkrácení životnosti ložisek a vodících kolejnic!

Pokud by se smíchal prostředek pro ochranu proti korozi s tukem ložisek, mohlo by to vést

ke značnému snížení životnosti ložisek a vodících kolejnic.

 Pokud chcete při uvádění do provozu poprvé projet osy stroje, odstraňte ochranu

proti korozi ze všech os a ložisek.

 Namažte všechny osy a ložiska tukem uvedeným v návodu k údržbě.

POZOR

Nebezpečí zničení ložiskového tuku!

Alkohol ničí ložiskový tuk ve vodících vozících.

 Při čištění vodicích kolejnic a měřítek zamezte, aby se alkohol dostal do vodicích vo-

zíků.

Provozní návod E by SIPLACE 4 Instalace a uvedení do provozu

Od verze softwaru SC 712.1 Vydání 05/2019 4.4 Úprava měnicího stolu podle transportní výšky desek

193

4.4 Úprava měnicího stolu podle transportní výšky desek

Měnicí stůl lze rychle a snadno nastavit na tyto transportní výšky obvodových desek:

900 mm a 930 mm 4

950 mm (možnost) 4

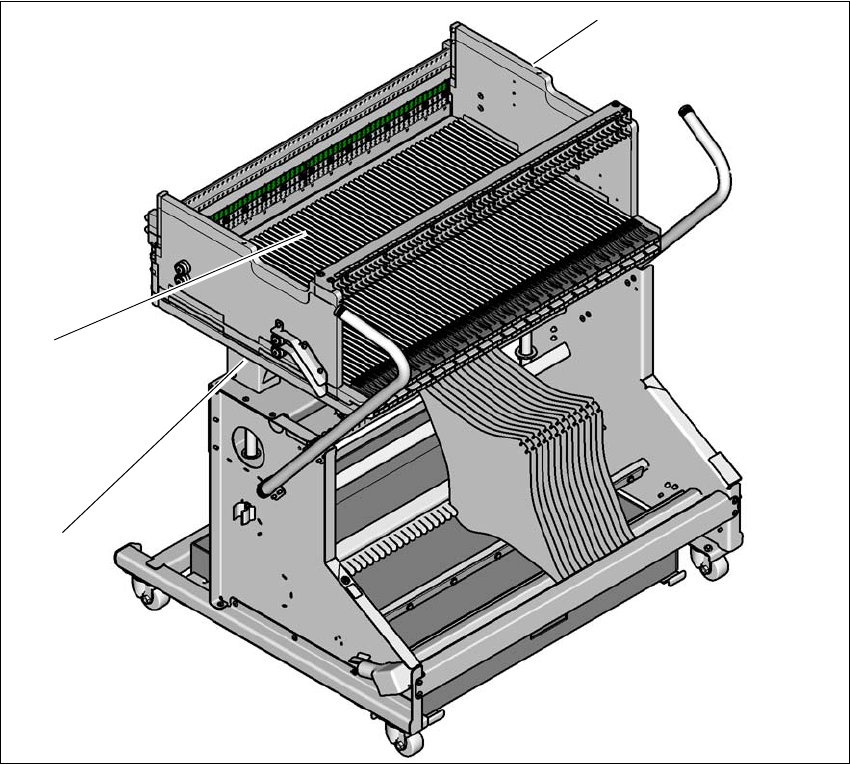

Obr. 4.4 - 1 Měnicí stůl 60

(1) Otvory pro transportní výšky 900, 930 a 950 mm (za krytem).

(2) Měnicí stůl

(1)

(2)

(3)
