Provozní návod E by SIPLACE 5 Činnosti na stroji Od verze softwaru SC 712.1 Vydání 05/2019 5.3 Zapnout stroj 205 5 Obr. 5.3 - 1 Okno „Výroba" po načtení softw aru stanice (příklad pro SIPLACE E1) Ve stavovém poli (v…
5 Činnosti na stroji Provozní návod E by SIPLACE
5.3 Zapnout stroj Od verze softwaru SC 712.1 Vydání 05/2019
204
5.3 Zapnout stroj
5.3.1 Na co musíte dbát, než stanici zapnete
5
Zkontrolujte, zda je stanice připojena k elektrickému napájení a zdroji tlakového vzduchu.
Proveďte vizuální prohlídku stanice. Dbejte obzvláště na to, aby se v oblasti pojezdu portálů
nenacházely žádné překážky.
Ujistěte s, že jsou osy Z všech hlav ve svých horních koncových polohách.
5.3.2 Klasifikace uživatelů
Určité funkce nebo menu smí být provedeny nebo vyvolány jen k tomu vyškoleným personálem.
Přitom je třeba rozlišovat následující úrovně ovládání:
– Základní výroba
– Rozšířená výroba
– Servis stroje
Úrovně obsluhy Rozšířená výroba a Servis stroje mohou být chráněny heslem
. Podrobné informace ohledně klasifikace uživatelů jsou uvedené v části 5.1
, na straně 197.
5.3.3 Zapnutí stanice a spuštění uživatelského rozhraní softwaru stanice
Zapněte stanici hlavním vypínačem.
Po zapnutí zkontrolujte, zda tlakoměry ukazují potřebný provozní tlak.
– Načítá se software počítače stanice a zobrazí se okno „Výroba“ softwaru stanice (viz ná-
sledující obrázek).
POZOR
Než stanici zapnete, proveďte dále popsané kroky.
Provozní návod E by SIPLACE 5 Činnosti na stroji
Od verze softwaru SC 712.1 Vydání 05/2019 5.3 Zapnout stroj
205
5

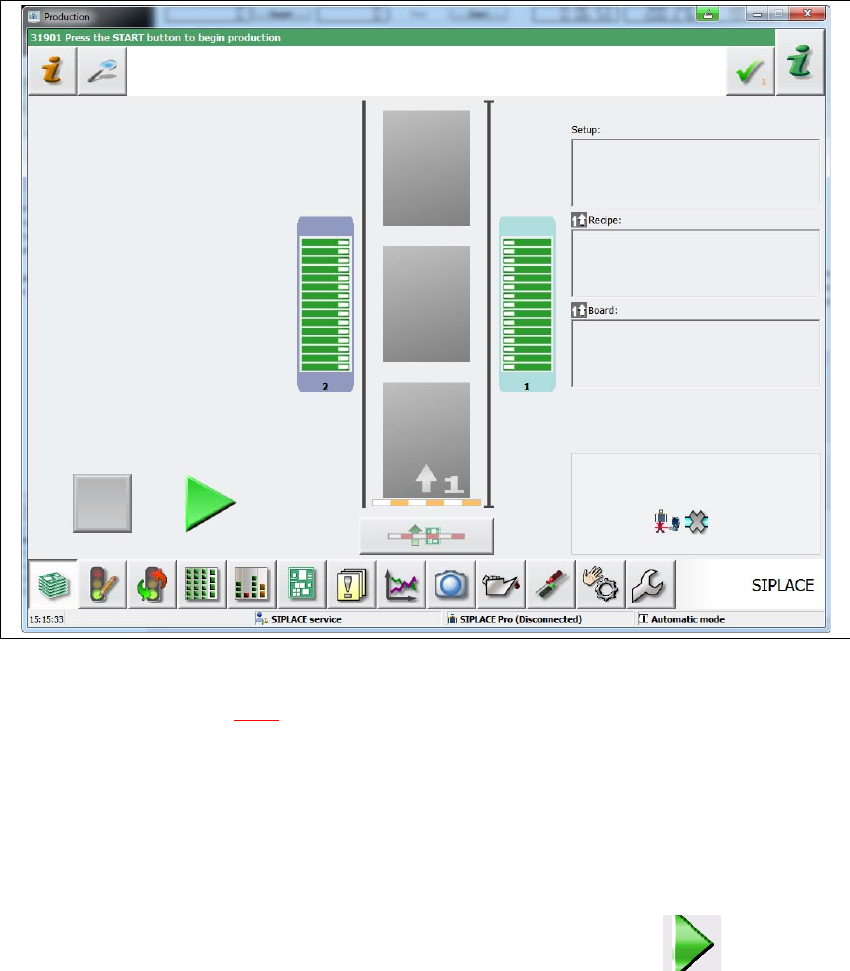

Obr. 5.3 - 1 Okno „Výroba" po načtení softwaru stanice (příklad pro SIPLACE E1)
Ve stavovém poli (viz část 5.6.1 na straně 209) se zobrazuje aktuální stav stanice a akce, kterou
máte provést.
Stiskněte tlačítko Start na obslužné stanici (HMI), pokud se zobrazí výzva „Stisknout tlačítko
Start pro zahájení výroby".
Provede se referenční chod. Po dokončení referenčního chodu je stanice připravena k pro-
vozu.
V pracovní oblasti uživatelského rozhraní se zobrazí (aktivuje) symbol .
5 Činnosti na stroji Provozní návod E by SIPLACE
5.4 Vypnutí stanice Od verze softwaru SC 712.1 Vydání 05/2019
206
5.3.4 Akce provedená tlačítkem Start na automatu
Fungování tlačítek Start lze nastavit.
Otevřete náhled Kontrola snímačů a funkcí (viz část 5.6.3, na straně 210).
Jsou možná následující nastavení:
Automatické spuštění výroby 5
Standardní nastavení.
Při stisknutí tlačítka Start se automaticky spustí výroba.
Stav výroby se nezmění 5
To se používá např. pro kalibraci a zkoušení stroje.
Stisknutím tlačítka Start se jen uzavře elektrický obvod; výroba se nespustí okamžitě.
5
5.4 Vypnutí stanice
Pro vypnutí stanice postupujte následovně:
Ukončete všechny osazovací procesy tak, aby už ve stroji nebyly žádné desky.
Zkontrolujte, zda jsou osy Z všech osazovacích hlav ve své horní koncové poloze.
Zkontrolujte, zda nejsou na osazovacích hlavách ještě součástky a popřípadě je odstraňte.
Uzavřete software počítače stanice v okně
Určit nastavení a příslušenství --> Zkontrolovat a určit nastavení stroje
--> Vypnout stroj...
Pokud je počítač vypnut, vypněte stanici pomocí hlavního vypínače.
POZOR
Funkce stroje lze ihned spustit pomocí grafického rozhraní nezávisle na nastavení tlačítek
Start. Pokud je proudový okruh již sepnut, není nutné žádné další potvrzení tlačítkem
Start stroje.
