5.3.4 Akce provedená tlačítkem Start na automatu
Fungování tlačítek Start lze nastavit.
Otevřete náhled Kontrola snímačů a funkcí (viz část 5.6.3, na straně 210).
Jsou možná následující nastavení:
Automatické spuštění výroby 5
Standardní nastavení.
Při stisknutí tlačítka Start se automaticky spustí výroba.
Stav výroby se nezmění 5
To se používá např. pro kalibraci a zkoušení stroje.
Stisknutím tlačítka Start se jen uzavře elektrický obvod; výroba se nespustí okamžitě.
5
5.4 Vypnutí stanice
Pro vypnutí stanice postupujte následovně:
Ukončete všechny osazovací procesy tak, aby už ve stroji nebyly žádné desky.
Zkontrolujte, zda jsou osy Z všech osazovacích hlav ve své horní koncové poloze.
Zkontrolujte, zda nejsou na osazovacích hlavách ještě součástky a popřípadě je odstraňte.
Uzavřete software počítače stanice v okně
Určit nastavení a příslušenství --> Zkontrolovat a určit nastavení stroje
--> Vypnout stroj...
Pokud je počítač vypnut, vypněte stanici pomocí hlavního vypínače.
POZOR
Funkce stroje lze ihned spustit pomocí grafického rozhraní nezávisle na nastavení tlačítek
Start. Pokud je proudový okruh již sepnut, není nutné žádné další potvrzení tlačítkem
Start stroje.
Provozní návod E by SIPLACE 5 Činnosti na stroji
Od verze softwaru SC 712.1 Vydání 05/2019 5.5 Otevřít a zavřít ochranné kryty
207
5.5 Otevřít a zavřít ochranné kryty
Během provozu jsou ochranné kryty zajištěny elektricky a mechanicky a není možné je otevřít.
Otevřít ochranné kryty 5
Stiskněte tlačítko Stop pro otevření ochranného krytu.
– Na softwaru stanice se zobrazí hlášení, že je možné otevřít ochranné kryty.
– Ochranné kryty se odjistí mechanicky a je možné je otevřít.
Zavření ochranného krytu 5
Zavřete ochranné kryty.
Stiskněte tlačítko Start.
– Ochranné kryty se mechanicky zajistí a již není možné je otevřít.
Viz část Část 2.5.1 na straně70.
5 Činnosti na stroji Provozní návod E by SIPLACE
5.6 Uživatelské rozhraní Od verze softwaru SC 712.1 Vydání 05/2019
208
5.6 Uživatelské rozhraní
Uživatelské rozhraní je rozděleno na části popsané dále.
Jako příklad se zobrazí uživatelské rozhraní s oknem „Výroba" pro automat E by SIPLACE.
5

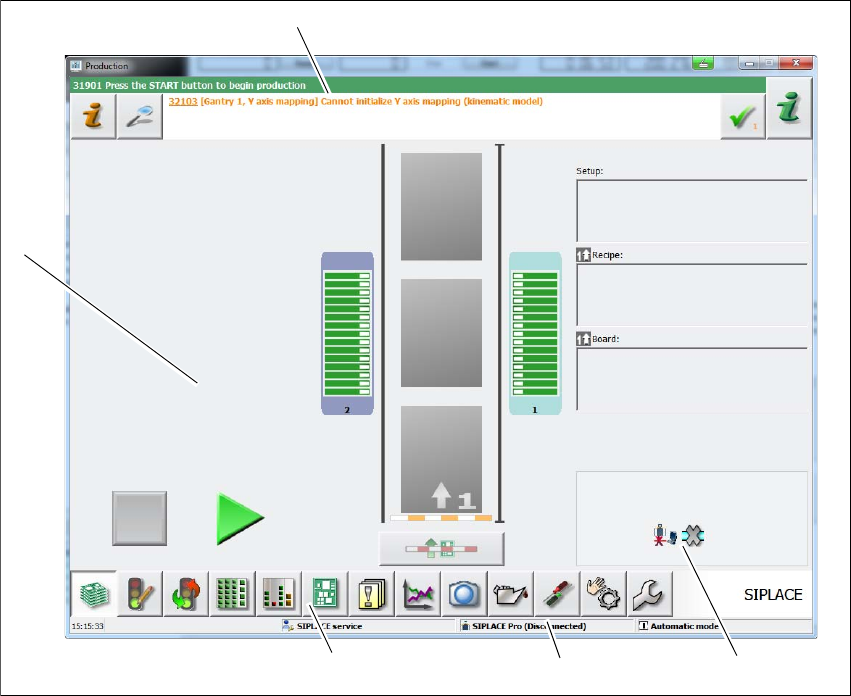

Obr. 5.6 - 1 Komponenty uživatelského rozhraní ve stavovém okně „Výroba“ (příklad)
Legenda
(1) Stavové pole (zobrazování stavu a chyb)
(2) Náhled změněných konfigurací a přídavných příslušenství
(3) Informační řádek
(4) Lišta ikon
(5) Oblast zpracování / oblast zobrazení
(1)
(5)
(4)
(3)
(2)
