Provozní návod E by SIPLACE 5 Činnosti na stroji Od verze softwaru SC 712.1 Vydán í 05/2019 5.6 Uživatelské rozhran í 209 5.6.1 Stavové pole Ve stavovém poli se zobrazuje akt uální sta v stanice, nejč astějš í chyba, a a…
5 Činnosti na stroji Provozní návod E by SIPLACE
5.6 Uživatelské rozhraní Od verze softwaru SC 712.1 Vydání 05/2019
208
5.6 Uživatelské rozhraní
Uživatelské rozhraní je rozděleno na části popsané dále.
Jako příklad se zobrazí uživatelské rozhraní s oknem „Výroba" pro automat E by SIPLACE.
5
Obr. 5.6 - 1 Komponenty uživatelského rozhraní ve stavovém okně „Výroba“ (příklad)
Legenda
(1) Stavové pole (zobrazování stavu a chyb)
(2) Náhled změněných konfigurací a přídavných příslušenství
(3) Informační řádek
(4) Lišta ikon
(5) Oblast zpracování / oblast zobrazení
(1)
(5)
(4)
(3)
(2)
Provozní návod E by SIPLACE 5 Činnosti na stroji
Od verze softwaru SC 712.1 Vydání 05/2019 5.6 Uživatelské rozhraní
209
5.6.1 Stavové pole
Ve stavovém poli se zobrazuje aktuální stav stanice, nejčastější chyba, a akce, kterou máte pro-
vést (viz část 5.7
, strana 215).

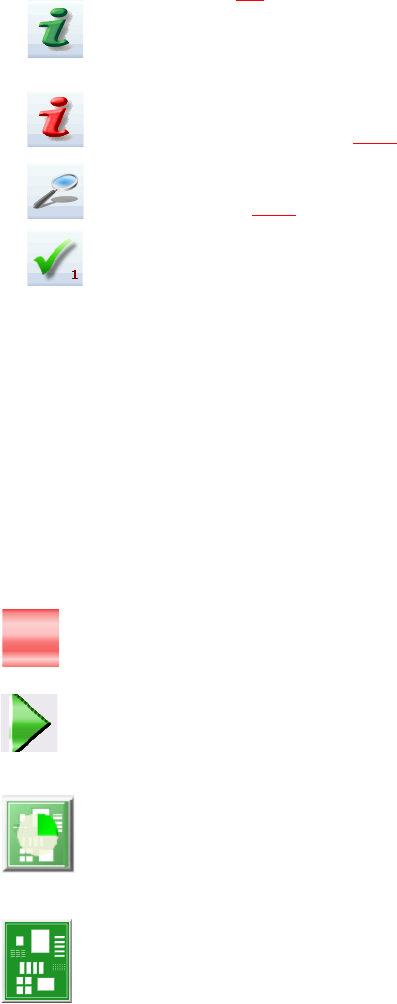

(zelená) Spouští kontextovou nápovědu k aktuálnímu náhledu. Všechny ovládací elementy ná-
hledu jsou krátce vysvětleny
(červená) Spustí systém nápovědy, ve kterém jsou uvedené příčiny aktuální chyby a opatření k
jejímu odstranění (viz část 5.7.1
na straně 216).
Otevře dialogové okno, ve kterém je uveden zdroj chyby, text hlášení chyby a datum a čas výskytu
chyby (viz část 5.7.1
na straně 216). Odtud může být také vyvolána nápověda k aktuální chybě.
Vymaže chybu aktuálně zobrazenou na stavovém poli.
5.6.2 Oblast zobrazení a zpracování
V této oblasti jsou zobrazena tlačítka k nastavení/spuštění funkcí, obecné informace o desce, vy-
bavení, dávce a jiné pokyny.
Animované a různě zbarvené objekty znázorňují procesy nebo stavy (např. zpracování, stanovi-
ště prázdné atd.).
V náhledu "Výroba" (základní náhled) jsou signalizovány určité provozní stavy (zpracování, chyba
atd.).
Zastavení zpracování. Aktuální proces osazování se zastaví.
Pokračování ve zpracování. Osazování desek se spustí nebo pokračuje.
Průběh
Průběh při osazování se zobrazuje pro každou desku na diagramu.
Zpracování desky
Deska je systémem převzata a zpracovává se. Tmavě zelená ikona desky se zobrazuje jako tla-
čítko.
5 Činnosti na stroji Provozní návod E by SIPLACE
5.6 Uživatelské rozhraní Od verze softwaru SC 712.1 Vydání 05/2019
210

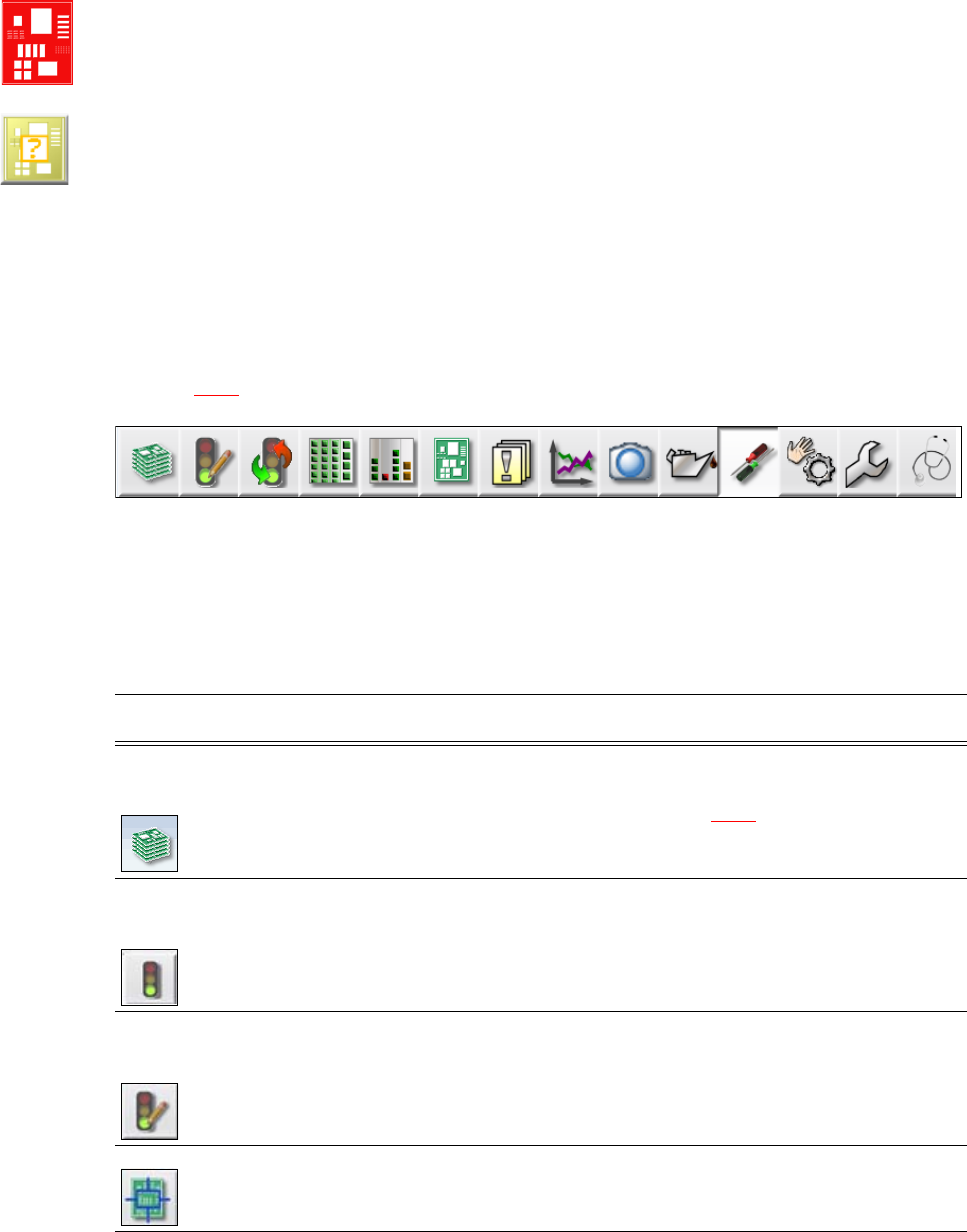

Přerušení zpracovávání desky
Pokud bylo zpracovávání desky přerušeno, zobrazí se symbol desky v červené barvě.
Deska musí být zkontrolována
Pokud je deska na výstupním pásu a stav desky musí být zkontrolován obsluhou, zobrazí se sym-
bol desky ve žluté barvě.
5.6.3 Lišta ikon
Na liště ikon jsou tlačítka hlavních funkcí softwaru stanice.
Těmi můžete přejít k jiným náhledům uživatelského rozhraní, ve kterých lze používat další funkce
(viz část 5.6.5
na straně 213).
5
Obr. 5.6 - 2 Lišta ikon
Tlačítka se liší podle konfigurace a nastavené úrovně obsluhy. Některé náhledy jsou k dispozici
jen na vyšších úrovních obsluhy.
V následující tabulce jsou krátce popsána tlačítka a hlavní funkce.
5
Symbol Náhled Popis
Výroba
(základní náhled)
Zobrazení stavu stroje pro nejčastěji prováděné úlohy během
výroby.
Zobrazení provozních stavů, viz část 5.6.2
, na straně 209.
Zobrazení stanovišť, název vybavení, název dávky, změny konfi-
gurace a přídavného příslušenství.
Editor úloh Otevře editor úloh pro SIPLACE Station Programming. Pomocí
editoru úloh může obsluhující provádět úpravy v úloze. Úloha v
SIPLACE Station Programming zahrnuje jednu nebo více desek s
plošnými obvody a vybavení.
Je k dispozici pouze na uživatelské úrovni Rozšířená výroba.
Řízení úloh Otevře řízení úloh pro SIPLACE Station Programming.
Na řízení úloh se zobrazuje, která deska s plošnými obvody je
právě ve výrobě; Můžete zastavit/spustit výrobu jiných desek s
plošnými obvody a zvolit desku s plošnými obvody k zaučení.
Je k dispozici pouze na uživatelské úrovni Rozšířená výroba.
Úloha zaučení Otevře okno úlohy zaučení pro SIPLACE Station Programming.
Úlohou zaučení se ukončí nastavování parametrů pro prvky v rámci
jedné úlohy.
