1.2.2 E by SIPLACE s měnicím stolem
1

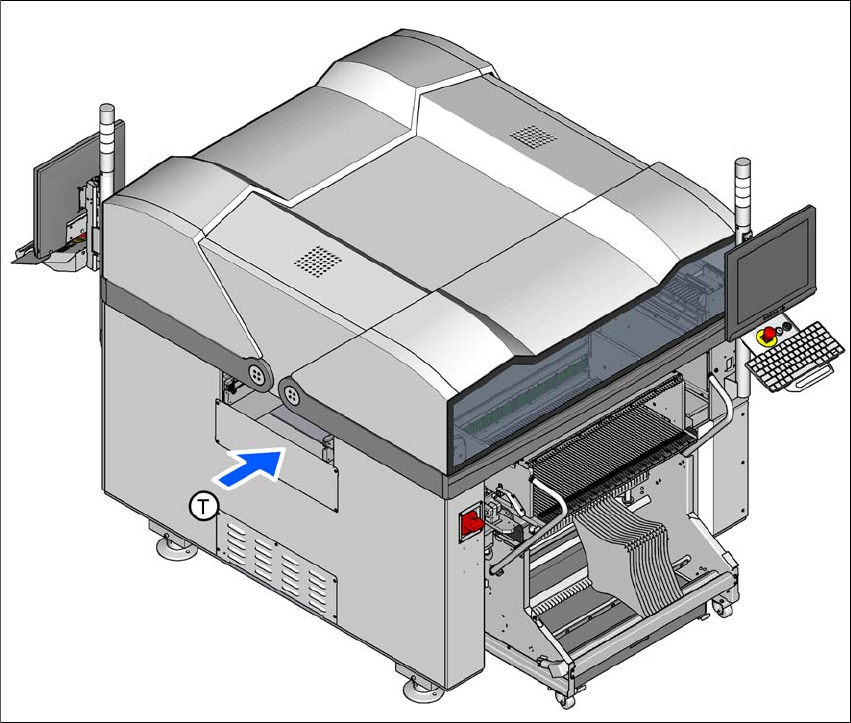

Obr. 1.2 - 2 Dvoustranný osazovací automat E by SIPLACE s měnicím stolem na stanovišti 1
(T) Směr transportu desky
Provozní návod E by SIPLACE 1 Úvod
Od verze softwaru SC 712.1 Vydání 05/2019 1.2 E by SIPLACE dvoustranný
21
Dvoustranné osazovací automaty E by SIPLACE se vyznačují následujícími vlastnostmi:
– Nejvyšší přesností
– Osazovacími výkony i pro nejnáročnější procesy
– Širokou paletou součástek počínaje součástkami 01005 až po velikost 200 mm x 110 mm.
Pro zpracování součástek lze použít následující varianty osazování:
– Collect&Place a
– Pick&Place
Osazovací automaty E by SIPLACE disponují portálem. Přehled konfigurací osazovací hlavy je
uveden v části 3.1.1
od strany 101.
Osazovací hlavy lze navzájem nezávisle rychle a přesně polohovat ve směrech X a Y pomocí li-
neárních motorů.
Automaty E by SIPLACE podporují jednoduchý transport SIPLACE.
Pro přípravu součástek jsou k dispozici dvě stanoviště. Měnicí stůl na stanovišti 1 a měnicí stůl
na stanovišti 2 se 60 stopami.
nebo 1
Pro přípravu součástek jsou k dispozici dvě stanoviště. Měnicí stůl na stanovišti 1 a pevný stůl na
stanovišti 2 se 60 stopami.
1 Úvod Provozní návod E by SIPLACE
1.3 Popis stroje Od verze softwaru SC 712.1 Vydání 05/2019
22
1.3 Popis stroje
1.3.1 Princip SIPLACE
Osazovací hlavy odebírají součástky z pevně umístěných přívodních modulů na měnicích stolech
nebo z přihrádek ručního držáku přihrádek nebo automatického měniče přihrádek (JTF-MW) a
osazují desky, které jsou také v klidovém stavu.
Osazovací automaty E by SIPLACE disponují oblastí osazování a jednoduchým transportem.
Princip „klidová příprava součástek“ a „klidové desky“, který se u automatů SIPLACE osvědčil nej-
lépe, má řadu zásadních výhod:
– Při doplňování součástek nebo napojování pásů nevznikají žádné prostoje.
– Pomocí bezotřesového přívodu na součástky lze spolehlivě osazovat nejmenší součástky
(např. 03015).
– Protože se desky při osazování nepohybují, součástky nesklouzávají.
– Kombinace z osazovacích hlav s měniči pipet umožňuje při každém osazování vždy opti-
mální konfiguraci pipet, čímž je možné minimalizovat posuvy a pořadí osazování.
Vysoká flexibilita, hospodárnost a spolehlivé vybavování jsou zárukou vysoké produktivity auto-
matů SIPLACE.
Minimální prostoje zvyšují stupeň využití a přináší nárůst produktivity.
