5 Činnosti na stroji Provozní návod E by SIPLACE 5.7 Hlášení a online nápověda Od verze softwaru SC 712.1 Vydání 0 5/2019 216 5.7.1 "Zobrazení informa cí k aktuálnímu alarmu 5 Pro zobraz ení informací k aktuál nímu …
Provozní návod E by SIPLACE 5 Činnosti na stroji
Od verze softwaru SC 712.1 Vydání 05/2019 5.7 Hlášení a online nápověda
215
5.7 Hlášení a online nápověda
Vyskytnou-li se během práce osazovacího automatu alarmy, zobrazí se ve stavovém poli uživa-
telského rozhraní červeně vyznačené hlášení alarmu. Symbol (1) pro informaci o alarmu se akti-
vuje.
Červeně zvýrazněná tlačítka signalizují, že je nutný zásah obsluhy.
5
Obr. 5.7 - 1 Náhled „Výroba“ s alarmovým hlášením (Příklad)
Legenda k obr. 5.7 - 1
(1) Spustí systém nápovědy, ve kterém jsou uvedené příčiny aktuální chyby a opatření k jejímu
řešení (viz část 5.7.1
, na straně 216).
(2) Otevře dialogové okno, ve kterém je uveden zdroj chyby, text hlášení chyby a datum a čas
výskytu chyby. Odtud může být také vyvolána nápověda k aktuální chybě.
(3) Číslo alarmu a krátká informace o alarmu.
(4) Vymaže chybu aktuálně zobrazenou na stavovém poli (viz část 5.7.1
, na straně 216).
(5) Spouští kontextovou online nápovědu k aktuálnímu náhledu. Všechny ovládací elementy
náhledu jsou krátce vysvětleny.
(1)
(2)
(3) (4)
(5)
5 Činnosti na stroji Provozní návod E by SIPLACE
5.7 Hlášení a online nápověda Od verze softwaru SC 712.1 Vydání 05/2019
216
5.7.1 "Zobrazení informací k aktuálnímu alarmu
5

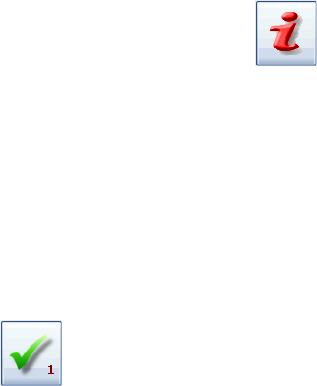

Pro zobrazení informací k aktuálnímu alarmu, klikněte na červenou ikonu ; spustí se
systém nápovědy
pro počítač stanice.
Otevře se hlavní okno systému nápovědy s ‐informacemi o alarmu. Informace se přitom vztahují
k aktuálně zobrazenému alarmu, ze kterého byla nápověda spuštěna.
Pokud byl alarm odstraněn a odstranění bylo strojem automaticky zjištěno, je alarm automaticky
ze stavového pole vymazán.
Pokud není odstranění automaticky zjištěno, lze alarm manuálně ze ‐stavového pole vymazat.
Pokud to chcete provést, klikněte na symbol ; hlášení alarmu se již ve stavovém poli
nezobrazí.
Provozní návod E by SIPLACE 5 Činnosti na stroji
Od verze softwaru SC 712.1 Vydání 05/2019 5.7 Hlášení a online nápověda
217
5.7.2 Zobrazit zprávy k aktuálním a dřívějším hlášením
Na liště ikon klikněte na tlačítko (1).
Klikněte na tlačítko „Zobrazit aktuální hlášení“ (2). Zobrazí se seznam všech hlášení, která
byly vydána.
. 5
Obr. 5.7 - 2 Příklad:Seznam alarmů (příklad)
Další informace získáte v online nápovědě k softwaru stanice.
5.7.3 Význam barev v informacích k alarmu v online nápovědě
5
(1)
(2)
(3)
Vyznačení textu Význam
červený text Číslo alarmu a hlášení alarmu
černý text možná příčina (příčiny) alarmu
Zelený text Pokyny pro odstranění alarmu
modrý podtržený text Vyvolání dodatečných informací
