5.8 Signalizační světla s houkačkou
5.8.1 Přehled
Signalizační světla signalizují provozní stavy a chyby automatu. Houkačka se spustí v případě
alarmu. V případě automatů SIPLACE lze nainstalovat dvoubarevné nebo tříbarevné signalizační
světlo. Každý systém signalizačních světel (dvoubarevný nebo tříbarevný) se nastavuje automa-
tickou konfigurací; viz návod k instalaci softwaru stanice, č. výrobku 00196771-xx.

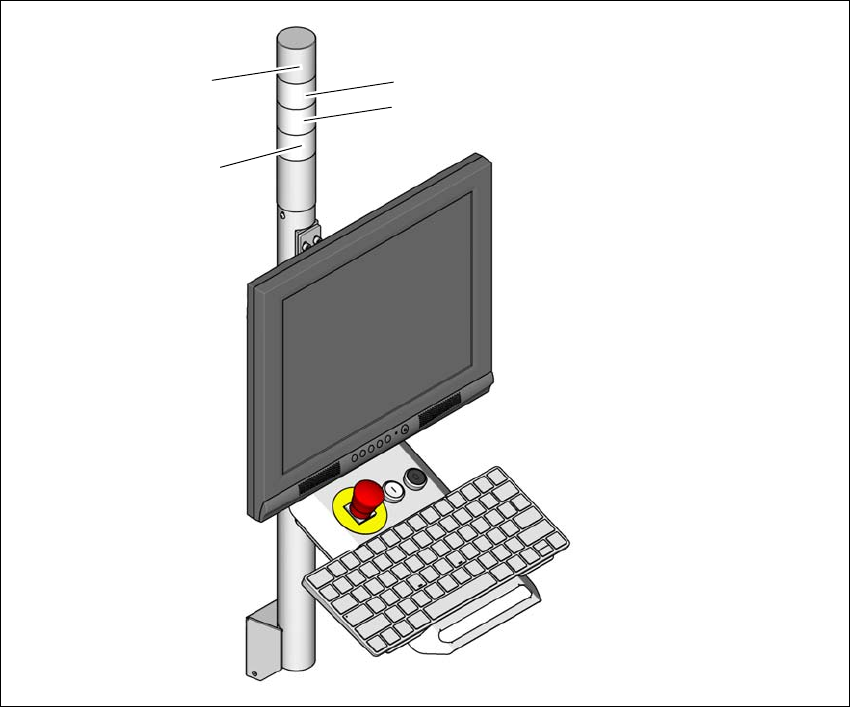

5.8.1.1 Tříbarevné signalizační světlo (standardní)
Obr. 5.8 - 1 Signalizační kontrolka provozních stavů
(1) Houkačka
(2) L1 - červené signalizační světlo
(3) L2 - žluté signalizační světlo
(4) L3 - zelené signalizační světlo
(2)
(1)
(3)
(4)
5 Činnosti na stroji Provozní návod E by SIPLACE
5.8 Signalizační světla s houkačkou Od verze softwaru SC 712.1 Vydání 05/2019
220

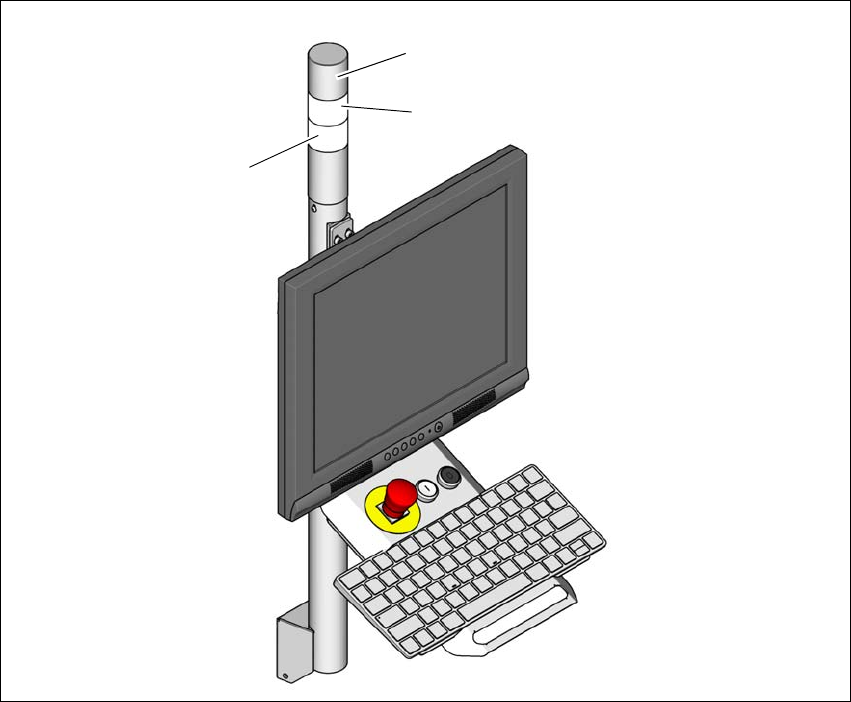

5.8.1.2 Dvoubarevné signalizační světlo (volitelné)
Číslo výrobku 03110193-xx Signalizační světlo, 2 světla
Obr. 5.8 - 2 Signalizační kontrolka provozních stavů
(1) Houkačka
(2) L1 - zelené signalizační světlo
(3) L2 - bílé signalizační světlo
(1)
(2)
(3)
Provozní návod E by SIPLACE 5 Činnosti na stroji
Od verze softwaru SC 712.1 Vydání 05/2019 5.8 Signalizační světla s houkačkou
221
5.8.2 Ukazatele stavu a jejich význam
5
Význam Strana stroje Stav - dvoubarevný
(bílá/zelená)
Stav - tříbarevný
(červená/žlutá/
zelená
Na automatu probíhá výroba obě strany Bílá: --
Zelená: Svítí
Červená: Nesvítí
Žlutá: Nesvítí
Zelená: Svítí
Automat čeká ve vstupní oblas-
ti na obvodovou desku.
obě strany Bílá: --
Zelená: 700 - 700
Červená: Nesvítí
Žlutá: Nesvítí
Zelená: 500 - 500
Automat byl zastaven tlačítkem
Stop; Je nezbytné stisknout tla-
čítko Start, pokud chcete po-
kračovat ve výrobě.
obě strany bez konfigurace Červená: Nesvítí
Žlutá: Nesvítí
Zelená: 500 - 500
Je nutná manipulace značek
pracovníkem obsluhy.
obě strany Bílá: --
Zelená: 100 - 100
Červená: Nesvítí
Žlutá: 500-500
Zelená: Nesvítí
Automat čeká na dávku nebo
čeká na přípravu stroje po při-
jetí dávky.
obě strany Bílá: --
Zelená: 100 - 100
Červená: Nesvítí
Žlutá: Nesvítí
Zelená: 500 - 500
Automat se připravuje k výrobě
(kontrola stavu pipet, detekce
podávacího modulu).
obě strany Bílá: --
Zelená: 100 - 100
Červená: Nesvítí
Žlutá: Nesvítí
Zelená: 500 - 500
Používá se alternativní odebí-
rací pozice.
každá strana
zvlášť
Bílá: 100 -100
Zelená: --
Červená: Nesvítí
Žlutá: Svítí
Zelená: Svítí
Obvodová deska se musí ode-
brat z výstupního transportu
(např. k inspekci).
každá strana
zvlášť
Bílá: 500 -500
Zelená: 700 -700
Červená: Nesvítí
Žlutá: Nesvítí
Zelená: 500 - 500
Transport obvodových desek
se zasekl (následující stroj
čeká na obvodovou desku).
každá strana
zvlášť
Bílá: --
Zelená: 700 -700
Červená: Nesvítí
Žlutá: Nesvítí
Zelená: 500 - 500
Více než jedna odebírací pozi-
ce se stejnými součástkami je
deaktivovaná, ale k dispozici je
ještě více než jedna odebírací
pozice.
každá strana
zvlášť
Bílá: 500 -500
Zelená: --
Červená: Nesvítí
Žlutá: Svítí
Zelená: Svítí
Alespoň pro jednu odebírací
pozici je nutné ověřit vybavení.
každá strana
zvlášť
Bílá: 500 -500
Zelená: --
Červená: Nesvítí
Žlutá: 500 - 500
Zelená: Nesvítí
