5.10.4 Nasazení dělicích plechů do kontejneru na pásy
Dělící plech má různé hrany a lze ho do kontejneru pásů vložit dvěma způsoby. V případě,
že používáte zásuvné osy, směřují mezery pro zásuvné osy v dělícím plechu nahoru. Pokud
nepoužíváte zásuvné osy, směřuje
zaoblená
hrana dělícího plechu nahoru.
Dělící plech nasaďte podle obr. 5.10 - 2 a berte v úvahu, že nejmenší dělení kontejneru na
pásy je na 2 části. Tak zabráníte závadám v osazování.
Zkontrolujte, zda dělící plechy zaujaly stejnou zacvaknutou polohu na všech třech vodících
lištách. Jinak se dělící plech vzpříčí nebo ohne.
5
Obr. 5.10 - 2 Dělicí plechy v kontejneru na pásy
(1) Nádoba na odpadní pásy
(2) Kontejner na pásy
(3) Dělící plechy
(1)
(3)
(2)
Provozní návod E by SIPLACE 5 Činnosti na stroji
Od verze softwaru SC 712.1 Vydání 05/2019 5.11 Nasazování podávacích modulů
229
5.11 Nasazování podávacích modulů
5.11.1 Pokyny k zacházení s podávacími moduly
Podávací moduly jsou přesné přístroje. Proto zacházejte s podávacími moduly opatrně.
Zabraňte tomu, aby podávací moduly narazily na překážku.
Nenechte podávací moduly upadnout.
Pro údržbu používejte pouze vhodné nástroje.
5.11.2 Sejměte SIPLACE SmartFeeder E z měnicího stolu
5
Obr. 5.11 - 1 Sejměte SIPLACE SmartFeeder E z měnicího stolu
(1) Vyndávací rukojeť
(2) Ukazatel stavu
(3) Zajišťovací lišta dopravníku
(4) Dorazová lišta
(5) Středicí lišta
(1)
(2)
(5)
(4)
(3)
5 Činnosti na stroji Provozní návod E by SIPLACE
5.11 Nasazování podávacích modulů Od verze softwaru SC 712.1 Vydání 05/2019
230
V pohotovostním režimu svítí stavová kontrolka (poz. 2) zeleně, pokud je podávací modul sou-
částí aktuálního vybavení. Pokud není podávací modul součástí aktuálního vybavení, zůstává
ukazatel stavu tmavý.
SIPLACE SmartFeeder E je aretován na měnicím stole pomocí kličky. Pokud chcete podávací
modul z měnicího stolu sundat, postupujte následovně:
Zatáhněte za vyndávací rukojeť (poz. 1). Stavová kontrolka svítí červeně a zhasne.
Používejte vyndávací rukojeť k vytažení podávacího modulu ze zajišťovací lišty (poz. 3)
a dorazové lišty (poz. 4).
Vyjměte podávací modul. Dbejte na středicí lištu (pol. 5).
5.11.3 Použití SIPLACE SmartFeeder E
5.11.3.1 Zkontrolujte SIPLACE SmartFeeder E před použitím
5

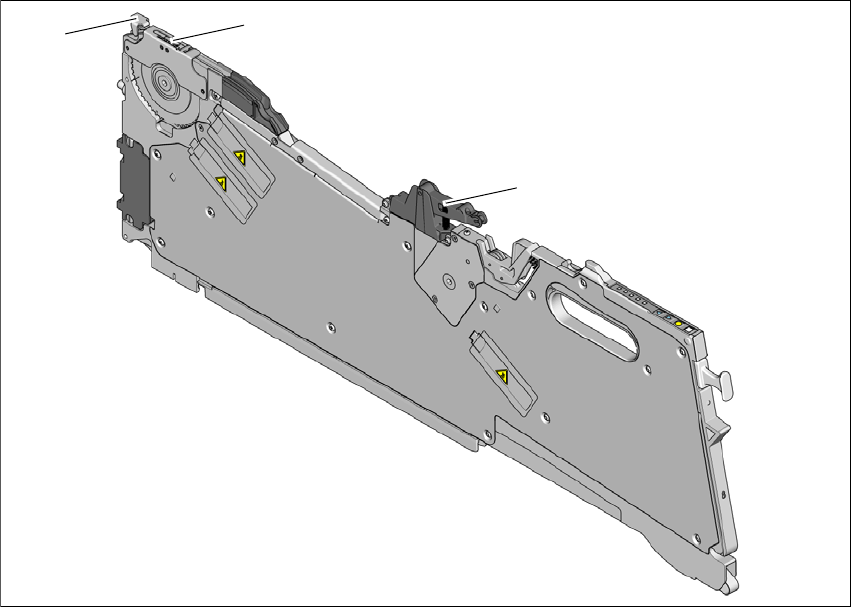

Obr. 5.11 - 2 Zkontrolujte SIPLACE SmartFeeder E před použitím
(1) Podpěra krycí fólie
(2) Odebírací rámeček
(3) Páka ke zvednutí a zajištění odebíracího rámečku
Dříve než podávací modul vložíte do měnicího stolu, proveďte kontrolu podle následujících bodů:
Podávací modul musí být v bezvadném stavu.
(1)
(2)
(3)
