1 Úvod Provozní návod E by SIPLACE
1.3 Popis stroje Od verze softwaru SC 712.1 Vydání 05/2019
22
1.3 Popis stroje
1.3.1 Princip SIPLACE
Osazovací hlavy odebírají součástky z pevně umístěných přívodních modulů na měnicích stolech
nebo z přihrádek ručního držáku přihrádek nebo automatického měniče přihrádek (JTF-MW) a
osazují desky, které jsou také v klidovém stavu.
Osazovací automaty E by SIPLACE disponují oblastí osazování a jednoduchým transportem.
Princip „klidová příprava součástek“ a „klidové desky“, který se u automatů SIPLACE osvědčil nej-
lépe, má řadu zásadních výhod:
– Při doplňování součástek nebo napojování pásů nevznikají žádné prostoje.
– Pomocí bezotřesového přívodu na součástky lze spolehlivě osazovat nejmenší součástky
(např. 03015).
– Protože se desky při osazování nepohybují, součástky nesklouzávají.
– Kombinace z osazovacích hlav s měniči pipet umožňuje při každém osazování vždy opti-
mální konfiguraci pipet, čímž je možné minimalizovat posuvy a pořadí osazování.
Vysoká flexibilita, hospodárnost a spolehlivé vybavování jsou zárukou vysoké produktivity auto-
matů SIPLACE.
Minimální prostoje zvyšují stupeň využití a přináší nárůst produktivity.
Provozní návod E by SIPLACE 1 Úvod
Od verze softwaru SC 712.1 Vydání 05/2019 1.3 Popis stroje
23
1.3.2 Výrobní číslo automatu
Výrobní číslo automatu je uvedeno pod hlavním vypínačem na stanovišti 1.
1

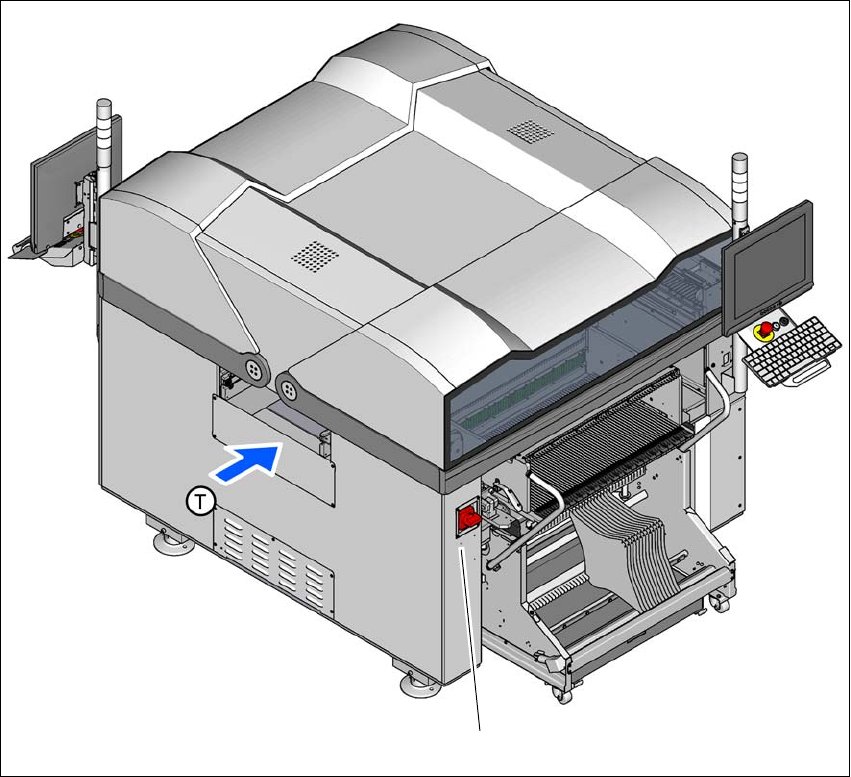

Obr. 1.3 - 1 Poloha typového štítku se sériovým číslem
(T) Směr transportu
(1) Identifikační štítek
(1)
1 Úvod Provozní návod E by SIPLACE
1.3 Popis stroje Od verze softwaru SC 712.1 Vydání 05/2019
24
1.3.3 Prohlášení o shodě pro ES
Dále popisovaný výrobek/přístroj
výrobce
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 München
Germany 1
1
odpovídá předpisům a normám uvedeným na přiloženém EU prohlášení o shodě.
1.3.4 Používání ke stanovenému účelu
Tento výrobek se smí používat pouze způsobem uvedeným v katalozích a technických popisech,
tj. k osazování konstrukčních součástek typu SMD a jen v kombinaci s externími zařízeními a sou-
částmi doporučenými, popř. schválenými společností ASM Assembly Systems GmbH&Co.KG.
Jiné použití nebo použití přesahující toto určení je považováno za neodpovídající určení.
Při používání v rozporu se stanoveným účelem společnost ASM Assembly Systems
GmbH&Co.KG neručí za případné škody ani za bezvadné a správné fungování součástí.
K použití odpovídající stanovenému účelu patří i dodržování pokynů v provozním návodu.
Bezvadný a bezpečný provoz výrobku předpokládá odbornou přepravu, náležité uložení, instalaci
a montáž jakož i příslušnou obsluhu a údržbu.
Výrobek Typ Číslo výrobku
E by SIPLACE
osazovací automat
Základní jednotka 03105433-xx
