Provozní návod E by SIPLACE 5 Činnosti na stroji Od verze softwaru SC 712.1 Vydání 05/2019 5.11 Nasazování podávac ích modulů 233 Podávací modul opatrně zasuňte dál, ab y přiléhal „přední“ centr ovací kolík (pol. 4) k …
5 Činnosti na stroji Provozní návod E by SIPLACE
5.11 Nasazování podávacích modulů Od verze softwaru SC 712.1 Vydání 05/2019
232

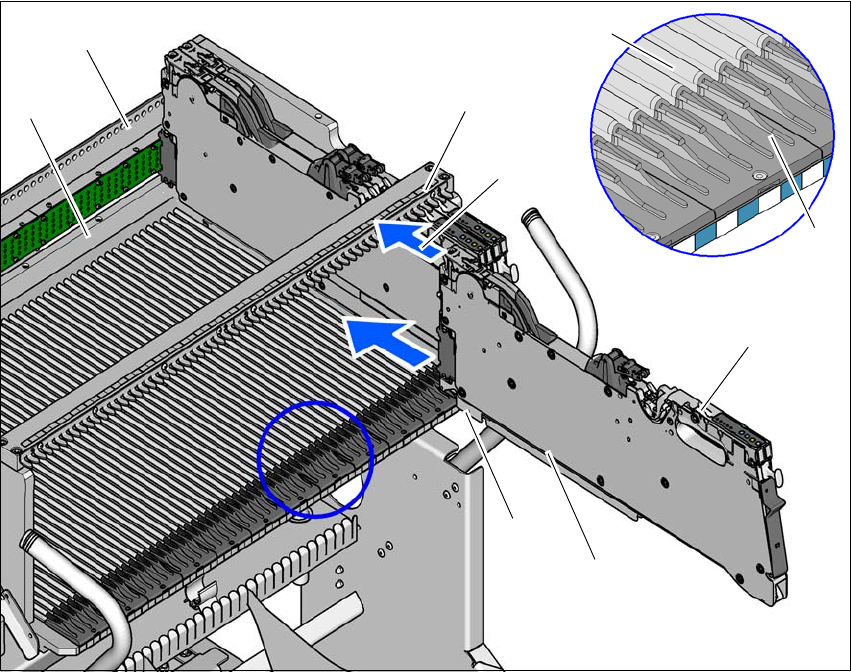

5.11.3.2 Vložení SIPLACE SmartFeeder E do měnicího stolu
5
Obr. 5.11 - 3 Vložení SIPLACE SmartFeeder E do měnicího stolu
(1) Přední kluzné vedení podávacího modulu
(2) Zadní kluzné vedení podávacího modulu
(3) Blokování na podávacím modulu
(4) Centrovací kolík "vpředu" na podávacím modulu
(5) Otvory v zajišťovací liště dopravníku pro blokovací mechanismus
(6) Středicí lišta
(7) Vodící profil pro měnicí stůl
(8) Zaváděcí pomůcka pro podávací modul
(9) Dorazová lišta
Přední kluzné vedení (pol. 1) podávacího modulu vložte na zaváděcí pomůcku (pol. 8).
Podávací modul přidržujte svisle a zasuňte jej podél vodicího profilu (pol. 7) směrem do-
předu. Podávací modul najede předním (pol. 1) a zadním kluzným vedením na vodící profil
(pol. 7).
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Provozní návod E by SIPLACE 5 Činnosti na stroji
Od verze softwaru SC 712.1 Vydání 05/2019 5.11 Nasazování podávacích modulů
233
Podávací modul opatrně zasuňte dál, aby přiléhal „přední“ centrovací kolík (pol. 4) k dora-
zové liště (pol. 9).
Přitom zkontrolujte uzavírací západku (pol. 3) podávacího modulu. Ta musí bez problémů za-
jet do výřezu (pol. 5) zajišťovací lišty dopravníku, jinak není podávací modul kolmo k měni-
címu stolu nebo nebyl správně nasazen na vodicí profil (pol. 7).
Pokud se podávací modul nachází v dorazové poloze, zajistí se uzamykací západka se za-
jišťovací lištou (pol. 6) podávacího stolu.
5.11.4 Vložení pásu se součástkami do SIPLACE SmartFeeder E
5.11.4.1 Kontrola podávacího modulu
Při vkládání pásu do podávacího modulu nejprve zkontrolujte, jestli nejsou součástky v pro-
storu odebíracího rámečku.
Případné součástky vždy odstraňte, jinak může dojít k poruchám.
5.11.4.2 Příprava pásu se součástkami k vložení
Zkontrolujte, zda je pás na začátku rovně odstřižen.
Pokud jsou transportní otvory roztržené nebo poškozené, odstřihněte tento díl pásu.
Mimo to dbejte na to, aby na krycí fólii nezůstala žádná lepící páska.
Z pásu stáhněte asi 30 cm krycí fólie, pokud přitom nejsou uvolněny žádné součástky.
Zkraťte pás s uvolněnými kapsami na součástky asi o 3 cm.
Odstraňte součástky z otevřených kapes na pásu.
Krycí fólii veďte nejprve okolo přední hrany pásu a pak zpět podél spodní strany pásu.
5 Činnosti na stroji Provozní návod E by SIPLACE
5.11 Nasazování podávacích modulů Od verze softwaru SC 712.1 Vydání 05/2019
234

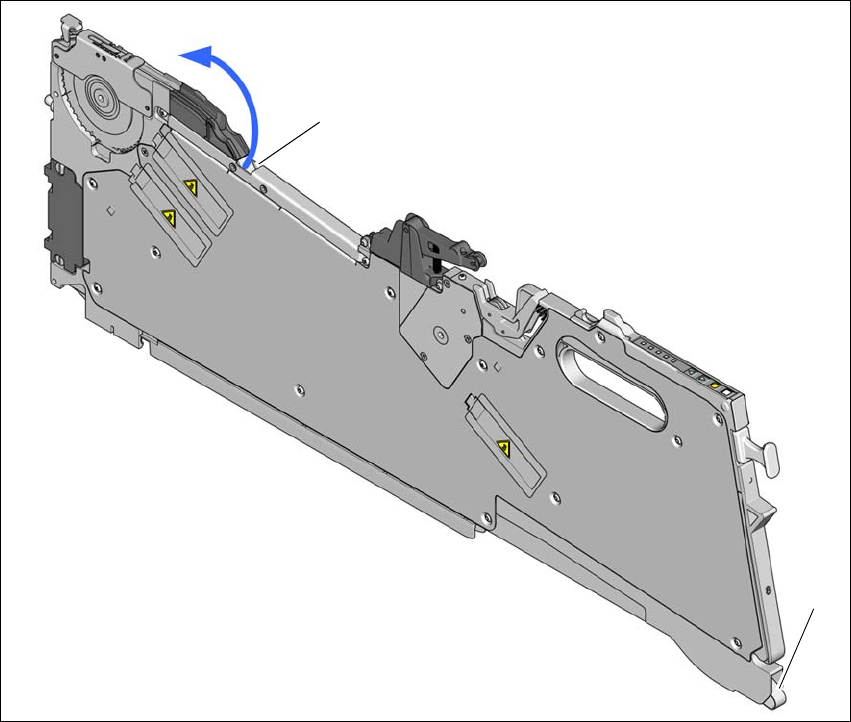

5.11.4.3 Vložení pásu do SIPLACE SmartFeeder E
Krok 1 5
5
Obr. 5.11 - 4 Vložení pásu se součástkami
(1) Vstupní otvor kanálu na pásy
(2) Výstupní otvor kanálu na pásy
Uchopte pás tak, aby se transportní otvory nacházely při pohledu ve směru transportu na levé
straně.
Pás zasuňte do vstupního otvoru (pol. 1) kanálu na vedení pásu a pak dál, aby vylezl z vý-
stupního otvoru (pol. 2).
Vytáhněte pás směrem nahoru.
(1)
(2)
