Krok 3 5
5
Obr. 5.11 - 6 Zavedení krycí fólie ke kolečkům na přitlačení fólie
(1) Kolečka přitlačující fólii
(2) Podpěra krycí fólie
5
Veďte krycí fólii přes podpěru krycí fólie (pol. 2) dále až ke kolečkům přitlačujícím fólii (pol. 1).
Na ovládacím panelu stiskněte tlačítko FÓLIE (pol. 3), dokud není krycí fólie napnutá. Pod-
pěra krycí fólie se sklopí a vypne hnací motor.
Na předním konci podávacího modulu pás těsně odstřihněte.
Provozní návod E by SIPLACE 5 Činnosti na stroji
Od verze softwaru SC 712.1 Vydání 05/2019 5.11 Nasazování podávacích modulů
237
5.11.4.4 Podpěra pásu pro modul SIPLACE SmartFeeder 8 mm E
5

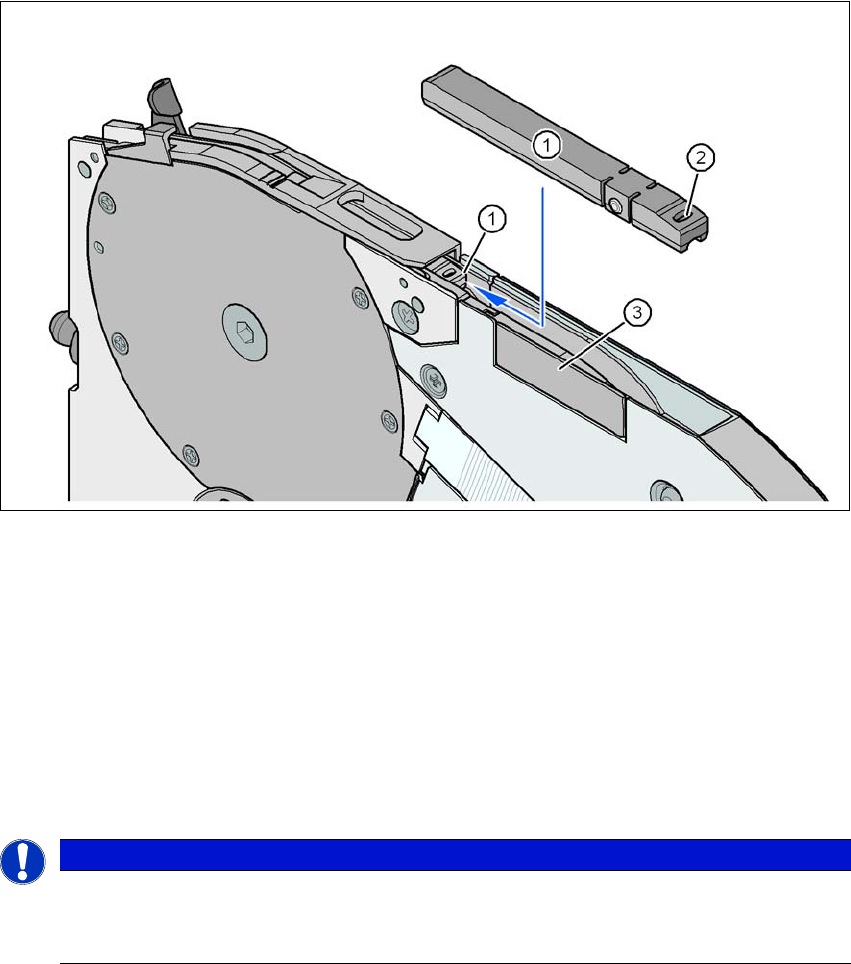

Obr. 5.11 - 7 SIPLACE SmartFeeder 8 mm E - podpora pásu
(1) Podpěra pásu, vyndávací
(2) Oválný otvor v podpěře pásu
SIPLACE SmartFeeder E je vybaven podpěrou pásu (pol. 1 na obr. 5.11 - 7). V případě potřeby
ho lze snadno vyjmout.
Zasuňte břit hodinářského šroubováku do oválného otvoru (pol. 2 na obr. 5.11 - 7) podpěry
pásu a vytáhněte podpěru pásu proti směru transportu pásu.
Při vkládání podpěry pásu dbejte na to, aby zaklapl ve své správné poloze.
5
UPOZORNĚNÍ
Konstantní odebírací výška Z a zkrácení doby potřebné ke korekci odebírací výšky
U všech součástek od 0402 a menších vždy používejte podpěru pásu (pol. 1 na obr.
5.11 - 7) do podávacího modulu.
5 Činnosti na stroji Provozní návod E by SIPLACE
5.12 Dbejte na zobrazení na SIPLACE SmartFeeder E Od verze softwaru SC 712.1 Vydání 05/2019
238
5.12 Dbejte na zobrazení na SIPLACE SmartFeeder E
5.12.1 Zobrazení LED
SIPLACE SmartFeeder E je vybavené zobrazením LED, které indikuje provozní stavy každé
stopy.
5

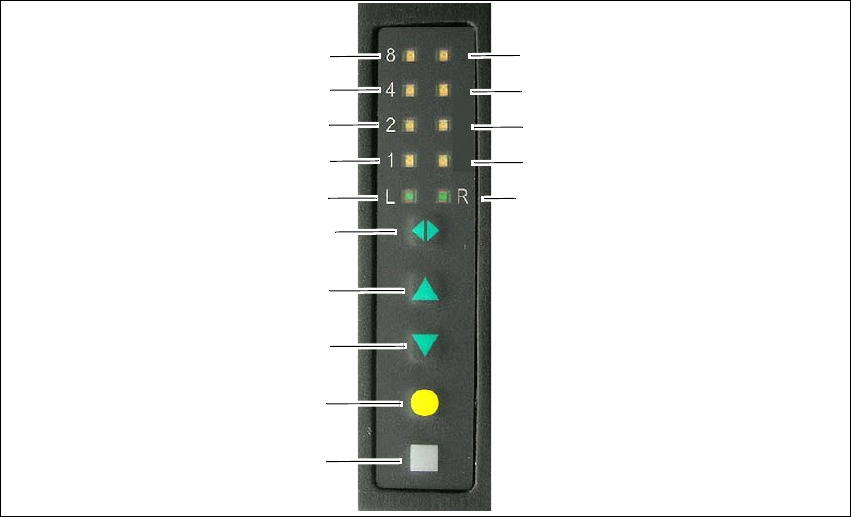

Obr. 5.12 - 1 Tlačítka a zobrazení LED: zobrazený příklad SIPLACE SmartFeeder 2x8 mm E-Modul
(1) Tlačítko NASTAV
(2) Tlačítko FÓLIE
(3) Tlačítko ZPĚT
(4) Tlačítko VPŘED
(5) Tlačítko Změna stopy vpravo/vlevo
(6) Svítivá dioda L – levá stopa aktivní
(7) Svítivá dioda Délka kroku levé stopy 1 mm
(8) Svítivá dioda Délka kroku levé stopy 2 mm
(9) Svítivá dioda Délka kroku levé stopy 4 mm
(10) Svítivá dioda Délka kroku levé stopy 8 mm
(11) Svítivá dioda R – pravá stopa aktivní
(12) Svítivá dioda Délka kroku pravé stopy 1 mm
(13) Svítivá dioda Délka kroku pravé stopy 2 mm
(14) Svítivá dioda Délka kroku pravé stopy 4 mm
(15) Svítivá dioda Délka kroku pravé stopy 8 mm
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
