5 Činnosti na stroji Provozní návod E by SIPLACE 5.16 Zasouvání a vysouvání měnicího stolu Od verze softwaru SC 7 12.1 Vydán í 05/2019 246 5.16.3 B ezpečnostní pokyny k transportu měnicího stolu 5 Měnicí stůl uchopte h…
Provozní návod E by SIPLACE 5 Činnosti na stroji
Od verze softwaru SC 712.1 Vydání 05/2019 5.16 Zasouvání a vysouvání měnicího stolu
245
5.16.2 Vysunutí měnicího stolu
V základním náhledu softwaru stanice vyberte ikonu Podávací modul... a pak ikonu
Stanoviště.
5

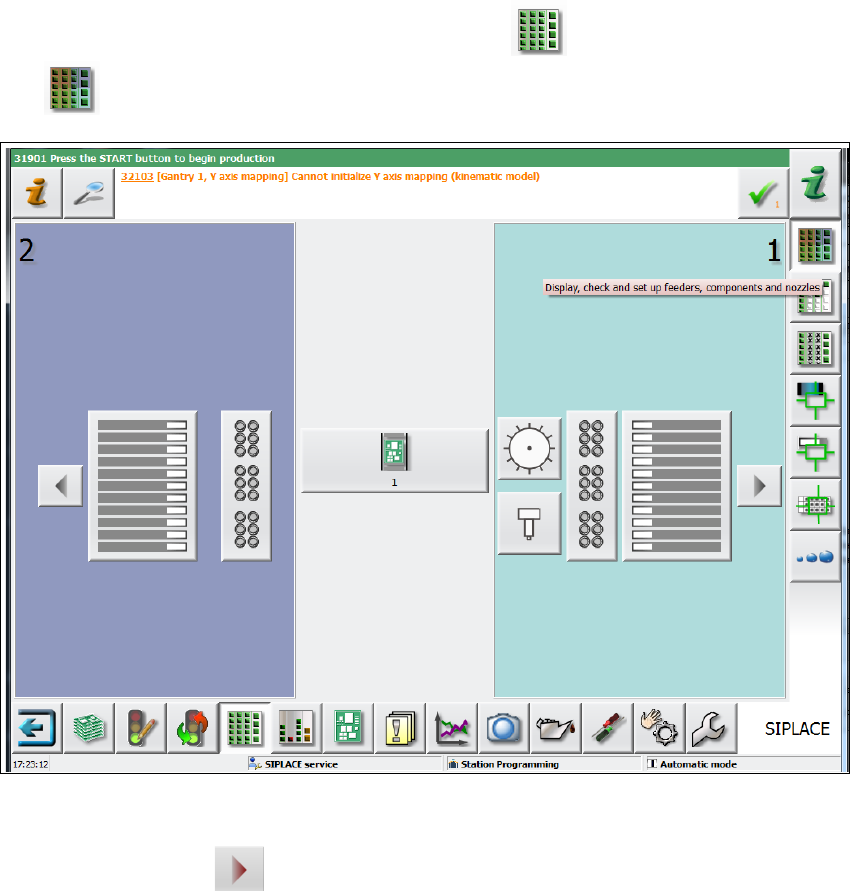

Obr. 5.16 - 2 Grafické rozhraní počítače stanice - stanoviště
Kliknutím na ikonu uvolněte příslušné stanoviště a počkejte, až se otevře příslušné
blokování. Další informace naleznete v online nápovědě k softwaru stanice.
Odpojte síťový kabel a připojovací kabel D-Sub měnicího stolu automatu.
Vytáhněte měnicí stůl z automatu oběma rukama za úchyty.
5
Vytáhněte měnicí stůl z automatu oběma rukama za úchyty.
5 Činnosti na stroji Provozní návod E by SIPLACE
5.16 Zasouvání a vysouvání měnicího stolu Od verze softwaru SC 712.1 Vydání 05/2019
246
5.16.3 Bezpečnostní pokyny k transportu měnicího stolu
5
Měnicí stůl uchopte ho vždy oběma rukama za madla.
Respektujte, že se měnicí stůl s plně osazenými podávacími moduly může při sklonu od 20°
bočně nebo dopředu překlopit.
Dbejte na to, aby plocha, po které vozíkem pohybujete, měla v každém případě podstatně
menší sklon.
Podklad automatu smí mít sklon maximálně 0,63 %. To odpovídá svahu 5 mm na vzdálenost
800 mm (např. šířka měnicího stolu).
Dbejte na to, abyste nenarazili do překážky. Při větší rychlosti by se mohl vozík převrátit do-
předu.
VÝSTRAHA
Prevence úrazů!
Kvůli prevenci nehod vždy dodržujte při transportu měnicího stolu níže uvedená pravidla.
Provozní návod E by SIPLACE 5 Činnosti na stroji
Od verze softwaru SC 712.1 Vydání 05/2019 5.16 Zasouvání a vysouvání měnicího stolu
247
5.16.4 Zasunutí měnicího stolu
5

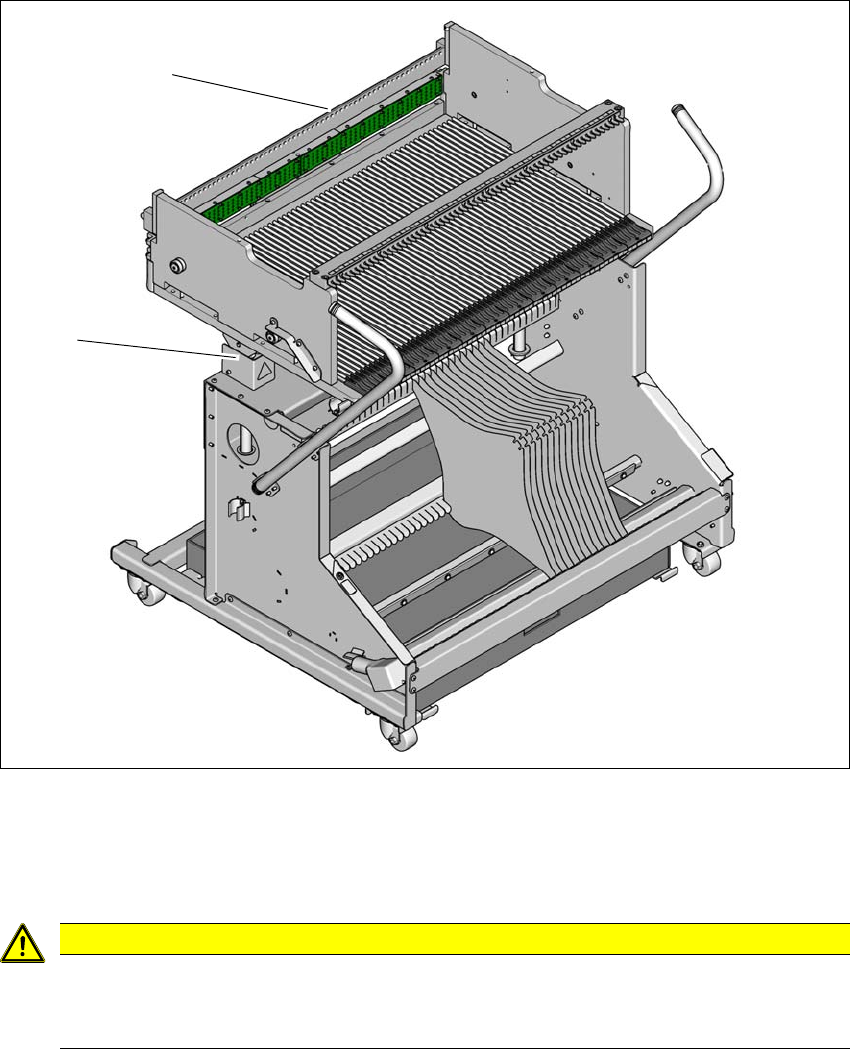

Obr. 5.16 - 3 Zasunutí měnicího stolu
(1) Středicí lišta
(2) Výškové nastavení pro nastavení výšky automatu
5
POZOR
Zasunutí měnicího stolu!
Při zasunování měnicího stolu do automatu dávejte pozor, aby západky nenarážely
do překážek.
(2)
(1)
