Provozní návod E by SIPLACE 6 Rozšíření stanic Od verze softwaru SC 712.1 Vydání 05/2019 6.1 Měniče pipet 257 6 Stlačte zásobník rovnoměrně dol ů, aby kuličky tlačítek zaklaply souča sně do v šech tlačítek. UPOZORNĚNÍ …
6 Rozšíření stanic Provozní návod E by SIPLACE
6.1 Měniče pipet Od verze softwaru SC 712.1 Vydání 05/2019
256
6

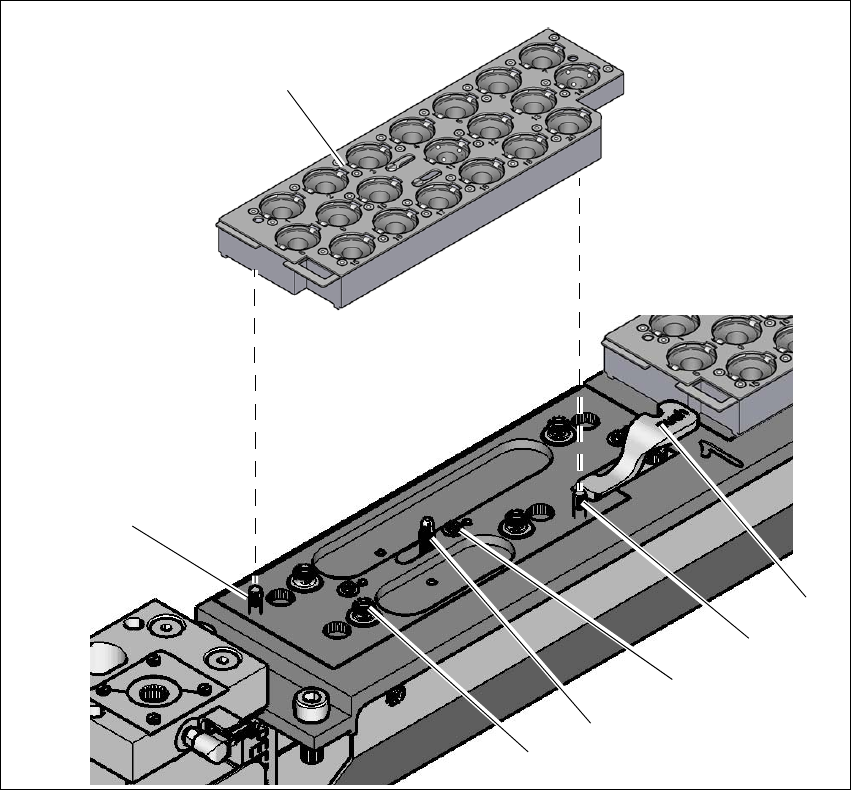

Obr. 6.1 - 5 Měnič pipet pro SIPLACE CP14 - výměna zásobníku
(1) Páka ke zvednutí zásobníku
(2) Válcový kolík zapadající do otvoru v zásobníku
(3) Pružinový kolík (3 kusy) ke spínání mikrospínače
(4) Kolík posuvného mechanizmu zajede do uzavírací desky
(5) Spojovací kulička
(6) Válcový kolík zapadající do podlouhlého otvoru v zásobníku
(7) Zásobník
Nasaďte zásobník na kuličky tlačítek (pol. 5 na obr. 6.1 - 5 na straně 256).
(1)
(3)
(4)
(5)
(7)
(6)
(2)
Provozní návod E by SIPLACE 6 Rozšíření stanic
Od verze softwaru SC 712.1 Vydání 05/2019 6.1 Měniče pipet
257
6
Stlačte zásobník rovnoměrně dolů, aby kuličky tlačítek zaklaply současně do všech tlačítek.
UPOZORNĚNÍ
Před nasazením zásobník vyrovnejte tak, aby centrovací kolíky (poz. 2 a 6 na obr.
6.1 - 5 na straně 256) mohly zapadnout do centrovacího otvoru a podélného otvoru.
6 Rozšíření stanic Provozní návod E by SIPLACE
6.1 Měniče pipet Od verze softwaru SC 712.1 Vydání 05/2019
258
6.1.2 Měnič pipet pro SIPLACE TH/SIPLACE PP
Číslo výrobku 03108343-xx Měniče pipet SIPLACE TH, E by SIPLACE, stanoviště 1
Číslo výrobku 03113120-xx Měniče pipet SIPLACE TH, E by SIPLACE, stanoviště 2
Číslo výrobku 03103613-xx Zásobník na 2 pipety P&P
Číslo výrobku 03109863-xx Zásobník na 1 pipetu P&P
6

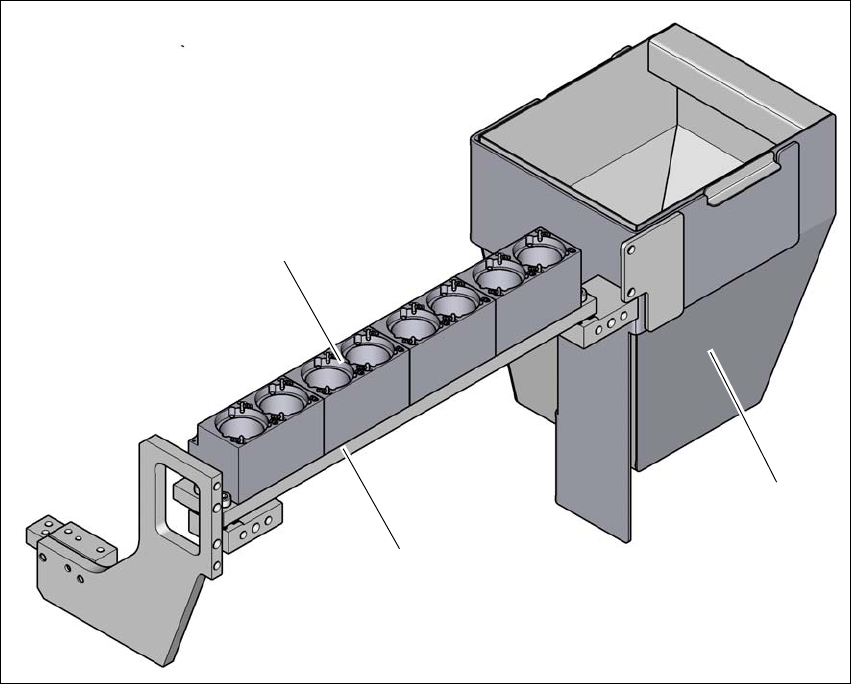

Obr. 6.1 - 6 Měnič pipet pro SIPLACE TH/SIPLACE PP (příklad)
(1) Zásobník měniče pipet (2 pipety P&P)
(2) Odhazovací nádoba na součástky
(3) Měniče pipet
(3)
(2)
(1)
